超碰福利欧美精品,精品一区2区3区

鋼材缺陷的識別與檢驗

更新時間：2021-04-10 17:51

閱讀量：

字號：

鋼材的缺陷包括表面質量、內部缺陷和化學成分偏析以及力學性能不合格等幾方面。作為產品標準的要求，對鋼材表面質量有明確規(guī)定，即鋼材表面不應有裂紋、氣泡結疤、夾雜、折疊。如表面有上述缺陷，允許清除，清除的深度不得超過鋼材厚度公差之半。清除處應圓滑無棱角。型鋼表面缺陷不得橫向鏟除，其他不影響使用的缺陷允許存在，應保證鋼材的最小厚度。

在新編的國家標準《熱軋鋼板表面質量的一般要求》(GBT14977-2008)中,對熱軋鋼板表面缺陷的種類、缺陷的深度和影響而積、修整的要求及鋼板厚度的限度都有明確規(guī)定。首先對典型缺陷定義有以下9種：

(1)軋入氧化鐵皮、凹坑：是軋制表面上的傷痕，由于熱軋和加工前或加工期間氧化鐵皮清除不充分造成。

(2)壓痕(凹陷)和軋痕(凸起)：是由于軋輥或夾持輥破損造成，可按一定距離間隔分布或無規(guī)則分布。

(3)劃傷和溝槽：是由于軋件和設備之間相對運動摩擦造成的機械損傷，可能有輕微的商卷，很少含有氧化鐵皮。

(4)重皮：是由于鋼錠表面的冷濺、重皮以及結疤清理不凈，軋制形成的不規(guī)則鱗片狀的細小表面缺陷。

(5)氣泡：由于冶煉、澆注過程中脫氧不良造成，位于緊結表面以下。

(6)熱拉裂：表面范圍內可變取向的缺陷，出現(xiàn)在鋼坯加工過程中，與鋼種、坯料的內應力或不利的成型條件有關。

(7)夾雜：表面上的非金屬夾雜物，尺寸和形狀不同，沿軋制方向延伸，隨機分布。

(8)裂紋：由于軋件在冷卻過程中產生的應力造成的，在表面范圍分布的缺陷。

(9)結疤和疤痕：是重疊的物質，形狀和程度不同的表面重疊部分，不規(guī)則地分布在軋件的整個范圍而且僅局部與基體金屬相連。在結疤中有較多的非金屬夾雜物或氧化鐵皮.

其次規(guī)定了缺陷的深度和影響面積。缺陷深度從清除氧化鐵皮后的產品表面進行測量，影響面積的確定與缺陷形狀有關，如孤立點缺陷規(guī)定為比缺陷外接圓大50mm為半徑，圍繞缺陷畫圓定為影響面積。然后按缺陷的深度和影響面積將缺陷分為A、B、C、D、E；

A級缺陷指表面不允許有氣泡、結疤、裂紋、拉裂、折疊、夾雜和壓入氧化皮，這些五個等級缺陷不論其深度和數(shù)量，均需要修整。

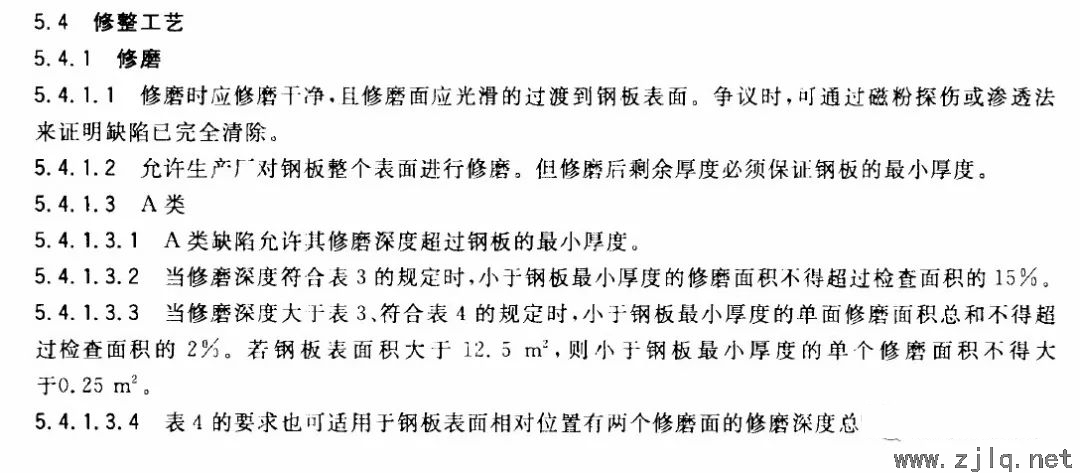

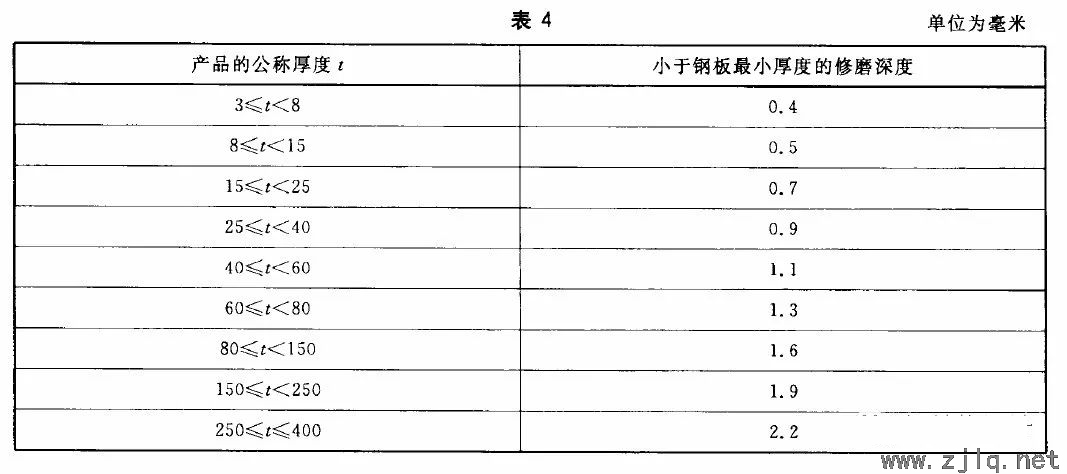

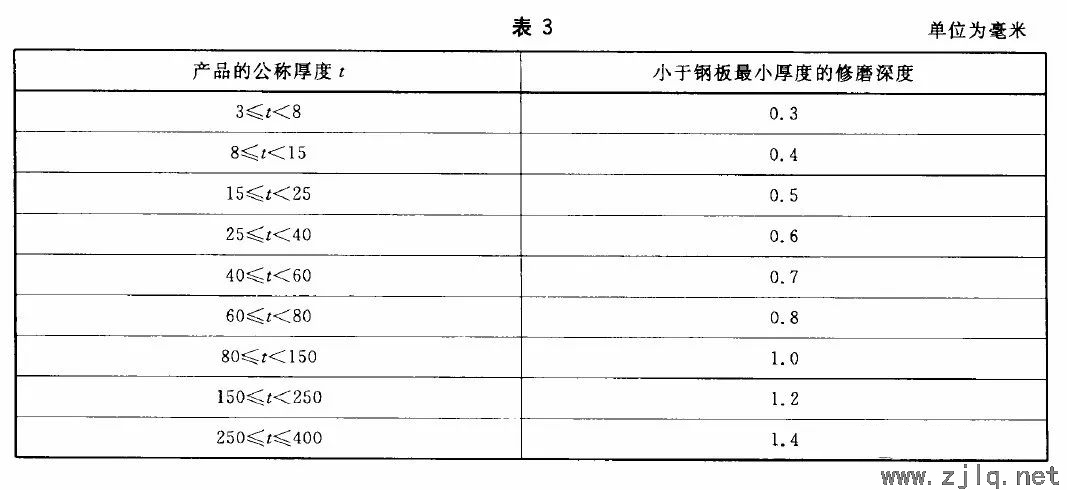

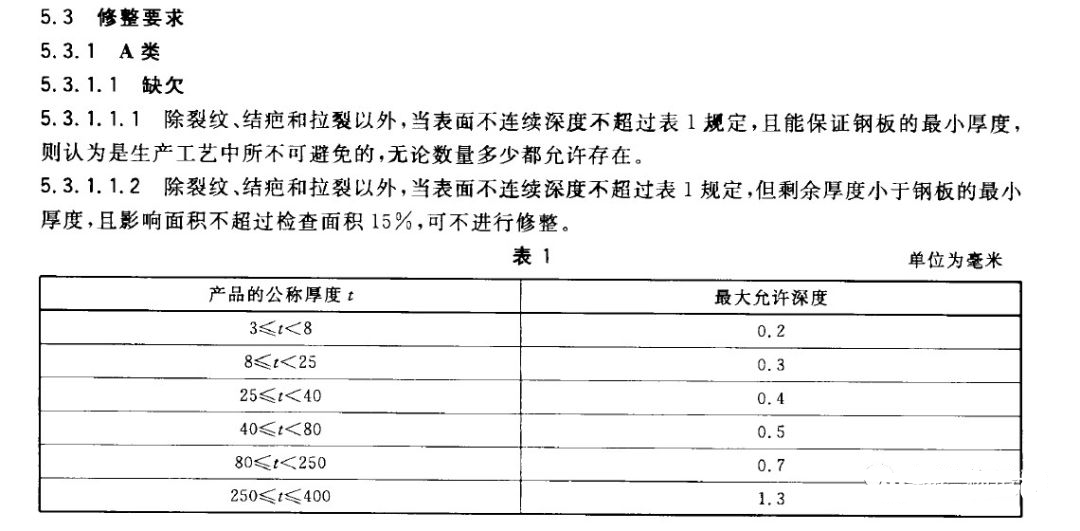

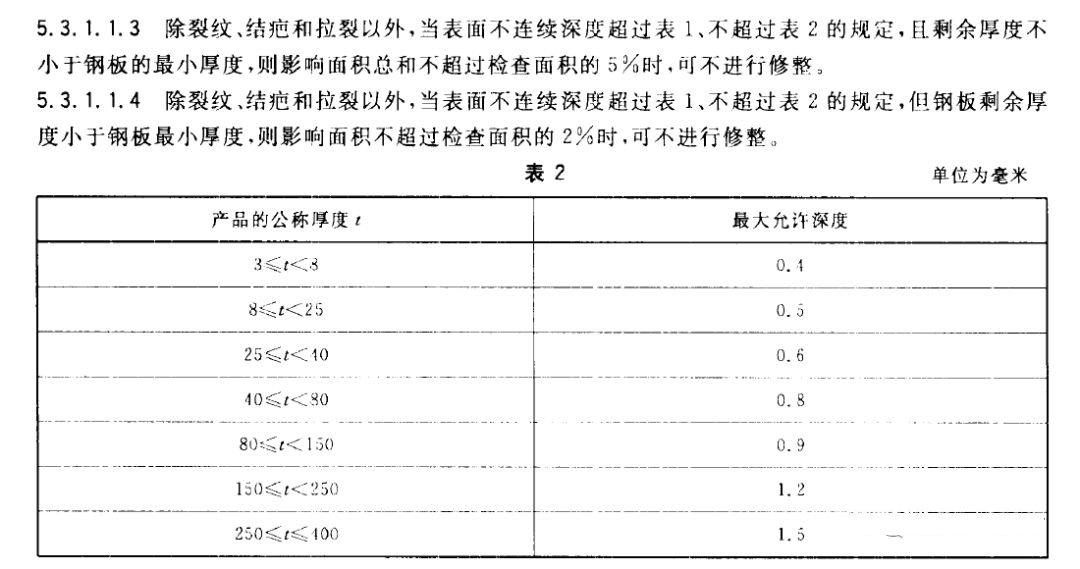

B、C、D、E級缺陷均根據(jù)鋼板公稱厚度規(guī)定有最大允許缺陷深度和相應的影響面積，超過規(guī)定需要修整,否則可不予修整。對于修整的要求也有相應的規(guī)定，可采用修磨或焊補，修磨的程度要保證產品最小允許厚度等等。

實際使用中，鋼材表面還會有銹蝕、麻點或劃痕等缺陷，故在鋼結構施工及驗收規(guī)范中也明確規(guī)定，這類缺陷的深度不得大于該鋼材厚度負偏差值的1/2。對于鋼材表面銹蝕程度的判別，遵循現(xiàn)行國家標準《涂裝前鋼材表面銹蝕等級和除銹等級》的規(guī)定，只能有A、B、C三種等級，銹蝕程度最嚴重的D級是不能用于結構構件的。從應用角度，對鋼材內部缺陷最予關注的是夾層和裂紋，產生夾層的原因是非金屬夾雜物的存在或鋼縮孔末完全切除，產品標準中規(guī)定鋼材不得有分層。在工程實踐中，為保證重要構件用料的質量，有時就得采用超聲波檢驗的方法，例如要求厚度方向有良好的抗層狀撕裂性能的鋼板，就可以進行逐張檢驗以檢測鋼板內部缺陷，鋼材化學成分偏析嚴重常常會給鋼結構加工制作帶來很大的困難，這種情況一般表現(xiàn)在成品鋼材的某一化學元素含量超過規(guī)定的化學成分允許偏差，造成焊接質量惡化，部分部件報廢。

鋼材的力學性能也會有個別指標不合格的現(xiàn)象出現(xiàn)，而且通常是使用單位復驗結果與原質量證明書不符。設計要求承重結構的鋼材應同時保證抗拉強度、伸長率、屈服點和硫、磷、碳含量的合格,需要時還應有冷彎試驗的合格保證。但在工程實踐中，發(fā)現(xiàn)某個指標達不到要求的情況也是屢有發(fā)生。當力學性能多項不合格，鋼材只能報廢，若僅有個別項達不到要求，或距要求相差甚微，則可結合實際應用條件進行具體分析后降級對待。
