改革開放40年來，隨著我國經濟的不斷發展，我國的基礎設施建設經歷了大規模發展。這一方面反映了我國改革開放以來取得的巨大成就，另一方面也對我們土木工程結構健康監測提出了新的挑戰。在橋梁方面，隨著橋梁建設的不斷發展，橋梁結構的形式與功能日趨復雜，人們對現代橋梁的質量和壽命越來越重視。經過長期使用，橋梁結構難免會發生各種各樣的損傷，加上近些年，地震、洪水、暴風等自然災害也對這些建筑物和結構造成不同程度的損傷，還有一些人為的爆炸等破壞性行為。因此，對橋梁結構性能進行監測和診斷，及時地發現結構的損傷，對可能出現的災害提前預警，評估其安全性己經成為未來工程的必然要求，也是土木工程學科發展的一個重要領域。
1 結構健康監測概述
結構健康監測（structural health monitoring，SHM）是指利用現場的無損傳感技術，通過包括結構響應在內的結構系統特性分析，達到檢測結構損傷或退化的目的。結構健康監測技術研究的目的就是通過結構中的傳感器網絡來實時獲取結構對環境激勵(人為的或自然的)的響應，并從中提取結構的損傷和老化信息，為結構的使用和維護工作提供參考，因而可降低維護費用，預報災難性事件的發生，將損失降低至最小。
對于結構健康監測的關鍵，就技術上而言，主要是先進傳感器的優化布設和信息的高效傳輸；就理論上而言，主要是結構識別理論和狀態評估理論的發展。因此，健康檢測有可能將目前廣泛采用的離線、靜態、被動的損傷檢測，轉變?yōu)樵诰€、動態、實時的監測與控制，這將導致結構工程安全監控、減災防災領域的一場革命?？梢?，結構健康監測是一門綜合性技術，涉及到結構動力學、信息技術（如信號的傳輸、處理、存貯與管理）、傳感器技術、優化設計等多個學科。一個完善的智能健康檢測專家系統簡單來說可以分為3個部分，即信號采集、信號處理和損傷診斷。其中，損傷診斷是健康監測的核心問題，是對結構進行安全性評估和維護決策的基礎。
橋梁健康監測其實是屬于土木結構安全監測的范疇，它是指利用各種類型的傳感器對橋梁結構狀態進行無損探傷或者監測，對橋梁結構狀態的整體行為進行定時或不定時的監測，通過數據分析進而診斷出損傷所發生的位置和程度。
2 橋梁結構健康監測技術發展
在橋梁方面，國外應用這項技術較早。在80年代中后期開始各種規模的橋梁健康監測系統的建立。例如，英國在總長522 m的三跨變高度連續鋼箱梁橋Foyle橋上布設傳感器，監測大橋運營階段在車輛與風載作用下主粱的振動、撓度和應變等響應，同時監測環境風和結構溫度場．該系統是最早安裝的較為完整的監測系統之一，它實現了實時監測、實時分析和數據網絡共享。而后還有丹麥的Faroe跨海斜拉大橋、墨西哥的Tampico斜拉橋、美國主跨440m的Sunshine Skyway Bridge斜拉橋等，均建立了橋梁健康監測系統。反觀國內，雖然起步較晚，但是腳步邁得很快。我國自90年代起也在一些大型重要橋梁上建立了不同規模的結構監測系統，如香港的青馬大橋、汲水門大橋和汀九大橋，內地的上海徐浦大橋以及江陰長江大橋等。東海大橋項目技術上引進美國NI公司的PXI數據采集卡，配上相應的風速計、加速度等傳感器等對橋梁整體參數進行采集，在方案中還采用了GPS授時完成數據無線同步采集。
3 關于橋梁結構健康監測技術一些進展
3.1 物聯網環境下的橋梁結構健康檢測技術
伴隨著現階段物聯網技術的發展，人們不斷在倡導智慧結構、智慧城市、智慧地球，將物聯網技術引入到結構健康監測領域也碰撞出了學科交叉的火花?；谖锫?lián)網的SHM系統具有以下特點：1）測試節點具有獨立性（開放性），包含時間地點等具體信息；2）能夠隨時被各種系統提取并使用，因而需要對數據進行標準化處理。物聯網技術的應用，使得測試數據實現了自動的關聯與共享，大大降低了數據分析的成本。但是，也存在行政管理制約，信息安全隱患方面的問題。目前，上海市的多座建筑與橋梁已經成功運用SHM系統進行了災害監測與模擬分析。如上海閔浦二橋的多災種監測與安全評估系統。
3.2 用于結構健康監測的荷載與響應模型
荷載與響應模型是進行橋梁健康監測警報的重要內容。橋梁除了受到正常的交通荷載和環境荷載外，還有可能受到重車、船撞、大風、海浪和其他異常荷載的影響。荷載識別方法的研究成果目前還很難有效應用于大型橋梁中，主要困難包括：大型橋梁模型本身比較復雜，影響因素多；實測的信號并不單純是移動荷載引起的，還包括溫度、風和噪聲的影響；動力學逆問題求解困難。
3.3 混合監測（hybrid monitoring）——監測與數值模擬的結合

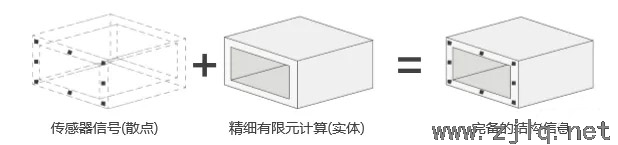

混合監測，指的是通過有限元模型和實際監測數據的有機結合，來豐富監測信息，并以此研究橋梁在正常運營狀態下的各種結構行為和機理。如圖1所示，將離散的測點數據與驚喜的有限元計算結果進行結合，最終就可以得到完備的結構信息。
圖1 混合監測原理
混合監測的主要研究課題有以下四點。
1）不同關注因素下的多尺度建模
不同的因素會在結構不同的尺度層面上產生相應，因而單一尺度的建模不能精確地反應各因素的影響。多尺度有限元模型指的是對不同區域或不同尺度層次應用不同的物理規律建立模型，從而能夠反應不同因素的影響。此外，由于模型的各節段尺度不同，因此需要通過不同的約束方程來實現不同尺度模型之間的變形協調。
2）有限元模型修正和模型確認
結合實測數據，研究模型的修正策略，從而使有限元模型更接近于實橋的真實狀態。由于每次模型修正都基于某次特定的實驗結果進行的，因此不具備不確定性。故還需考慮不確定性對模型進行進一步的修正。
3）荷載及環境因素
根據實測數據建立交通荷載及溫度的統計模型，并考慮材料參數、日照、溫度、風速、邊界條件等因素對結構行為進行多因素作用的分析。
4）數據可視化
選擇合適的數據可視化技術，實現多終端訪問、共享和互動的數據展示。其次，利用可視化技術中實現監測結果和有限元模擬結果的綜合展示，提高健康監測系統的效率和易用性。
3.4 健康監測大數據分析

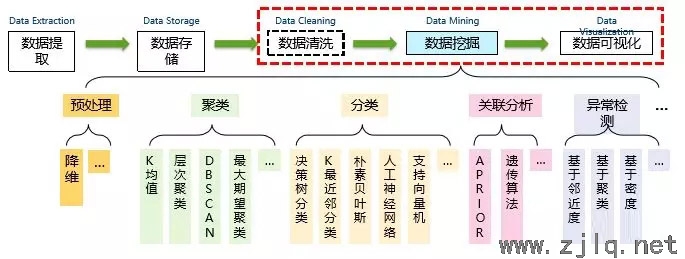

隨著結構健康監測系統的日益普及，傳感器數量漸趨增多，數據積累速度越來越快。一般認為，大數據具備4V特征，即數據體量大（Volume）、種類多（Variety）、增速快（Velocity）、價值密度低（Value）。4V特征并沒有明確地限定大數據的體量規模，因而可廣泛適用于各個行業。目前橋梁長期健康監測面臨著傳統的離線監測系統無法勝任海量數據的存儲、管理和分析等數據處理功能，且橋梁損傷識別和模型修正的計算規模大且復雜，因此發展數據處理和計算的高效的計算方法進行大數據分析收到學者們的重視。大數據分析的流程包括：數據提取、數據存儲、數據清洗、數據挖掘（數據融合、數據將為、特征提取、模式識別、預測）、數據可視化。具體如圖2所示：
圖2 大數據分析流程
大數據處理和分析的終極目標是借助對數據的挖掘，對結構作出合理的預測和判斷。運用大數據的“樣本=總體”的全新概念的本質功能也是預測，通過數據融合和數據挖掘方法達到預測橋梁損傷的目的。隨著大數據時代的到來，橋梁健康監測技術也會有突飛猛進的發展，從而構建一個全國性的大中小型橋梁的健康、病害、預防、診治一體化管理的用于分析、整合、規范、指導的信息數據鏈交互平臺，提供一個可靠、高效、并能夠不斷優化服務的健康與安全保障系統。
3.5 基于平行坐標圖的模式識別（PCP）
PCP通過N個平行坐標軸將N維數據投射到二維空間中，每個數據點被表示為PCP中的一條線段，由此原始的高維數據集可被表示為一個幾何系統。PCP能夠呈現數據間的相關關系，因而具有模式識別功能，這也體現了大數據“追求相關關系而非因果關系”的思維方式。PCP的模式識別功能由三個重要的可視化特征實現，分別為以下幾方面：
（1）線段夾角，表明變量間的正負相關關系，圖3（a）中線段交匯于一點，表示兩變量間具有強負相關關系，圖3（c）中線段彼此平行，表示兩個變量間具有強正相關關系。
（2）線段交點區域，表明變量間相關關系的強弱，圖3（b）線段交匯于一個區域，表示兩變量間具有弱負相關關系。
（3）線段分布，表明趨勢模式或異常點模式。趨勢模式對應密集區域的線段，異常點則是稀疏區域的線段。圖3(d)下方的線段可判斷為趨勢，上方的線段為異常點。

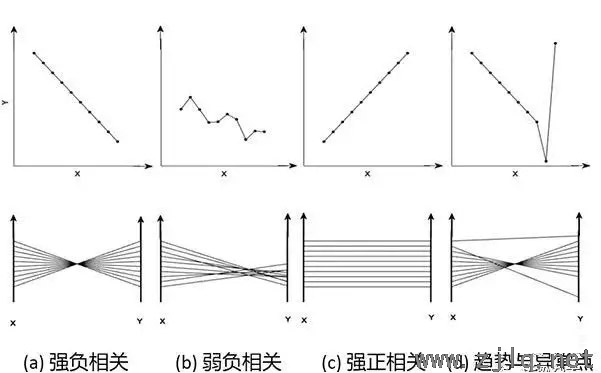

圖3 平行坐標圖
在數據驅動的方法下，橋梁結構損傷或異常識別與狀態評估大都可歸類于模式識別問題。傳統數據驅動的分析中，模式識別前一般要先對多通道、多種類的傳感器時間序列數據進行降維，以提升機器學習方法的效率和準確性。然而降維存在定階的問題，即需要確定最終的變量個數，盡可能多地保留原始數據中的信息。此外，損傷識別、傳感器故障識別等問題常缺乏足夠的標注數據，使得有監督學習方法很難被應用；無監督學習雖不使用標注數據但對參數設定敏感，且很容易陷入局部最優解。PCP將人的認知能力融入到數據分析中，為無法使用有監督學習及無監督學習不穩定情況下的模式識別提供了新的思路，并可直接對原始高維數據進行可視化。
4 結論
如今現階段橋梁的集中建設必定將導致某一時期問題的集中爆發，對橋梁健康監測來說這既是機遇也是挑戰。目前以人工智能為主導的數據化、智慧化的工業4.0時代正在到來，借助人工智能、云計算等新技術的成果，相信在不遠的將來橋梁健康監測技術將不斷深化和完善，而我們的橋梁結構將得到更好的保護，為人類造福。
