作為現代交通的咽喉，橋梁在其運營期內，由于結構部件的逐漸老化、車載交通量的增加、惡劣環境因素的影響、維護管理的缺失，使得一些橋梁不可避免地出現各類結構性損傷狀況。這將導致橋梁的承載力和材料的耐久性能不斷降低，服務性能亦難以滿足規定的要求。橋梁承載能力檢測評估，既考量橋梁各組成構件的強度和剛度等方面是否滿足現有運輸荷載的要求，同時又對其能否適應未來的交通荷載的增長作出評定。橋梁的承載能力與橋梁結構構件的強度、穩定性等技術性能有關，對其進行評定旨在弄清結構的實際安全狀況，避免橋梁在營運中發生災難性的后果。
借“他山之石”定原則
顧名思義，橋梁承載能力為橋梁結構承擔荷載作用的能力，是衡量橋梁結構所能承受的最大使用負荷的關鍵安全指標，是結構或構件的材料強度、結構剛度、穩定性等多方面性能指標的綜合反映。
目前我國公路橋梁技術狀況評價參照《公路橋梁技術狀況評定標準》（JTG/T H21—2011）。該規范將橋梁技術狀況分為5 類：1 類為完好、良好；2類為較好；3 類為較差；4 類為差；5 類為危險。橋梁評價按構件、部件、部位（橋面系、上部結構、下部結構）和全橋的順序依次進行，采用分層加權綜合與單項指標控制相結合的方法?！豆窐蛄杭夹g(shù)狀況評定標準》（JTG/T H21—2011）針對常見的梁式橋、拱式橋、懸索橋和斜拉橋，細化了不同的部件分類，并考慮了不同部件對橋梁結構安全影響程度的差異，將橋梁部件進一步分成主要部件和次要部件，賦以不同權重。同時，針對嚴重缺陷或病害，也規定了14 種可以直接評定為5 類橋的情況。
為了定量評定既有橋梁承載能力，國內外學者在用理論分析法檢算評定橋梁承載能力方面也做了大量研究工作。例如英國橋梁評估文件以橋梁規范BS5400為基礎，用條件系數進行判斷評價。美國各州公路和運輸協會（AASHTO）對現有公路橋梁承載能力的簡算，建立在所編制的GSSE上，并用承載能力系數進行評價。該方法主要在實測材料性能，構件幾何尺寸變化，外觀缺陷及當前通行荷載調查的基礎上，設法確定分項檢算系數，包括橋梁承載能力檢算系數、承載能力惡化系數、混凝土截面折減系數、鋼筋截面折減系數、活載影響系數來同時對橋梁的結構抗力和荷載效應進行修正。通過對比修正后的結構抗力和荷載效應之間的關系來評定舊橋的承載能力，如抗力修正值大于或等于效應修正值，說明結構承載能力滿足要求，反之則認為承載能力不足。該方法以設計資料和原有的設計規范為基礎，結合橋梁實際檢查及荷載調查結果進行承載能力評定，這種方法的優勢在于：在考慮舊橋?qū)嶋H情況的同時，將既有橋梁承載能力和使用狀況通過理論計算公式定量化，得到較為確定的橋梁評定結果。通過計算分析，不僅可以判斷舊橋是否還具有原設計的承載能力，并且還可以判定舊橋是否存在一定的承載能力。目前我國交通運輸部頒布的《公路橋梁承載能力檢測評定規程》(JTG/TJ21-2011)中對承載能力的檢算即采用此種方式，評定方法基本按照現行設計規范中的方法進行，在原有設計規范承載力計算公式的基礎上，引入了舊橋檢算系數、承載能力惡化系數、截面折減系數和活載修正系數，分別對極限狀態方程中結構抗力效應和荷載效應加以修正，并通過比較判定結構或構件的承載能力狀況。所以結構檢算法是目前橋梁評定方法研究的主要方向，并且處于不斷發展中。
檢驗“功力”的四種方法
評估方法綜述
公路橋梁承載能力評估方法目前主要分為：外觀調查法、荷載試驗法、規范檢算法和可靠度分析法，如圖1所示。

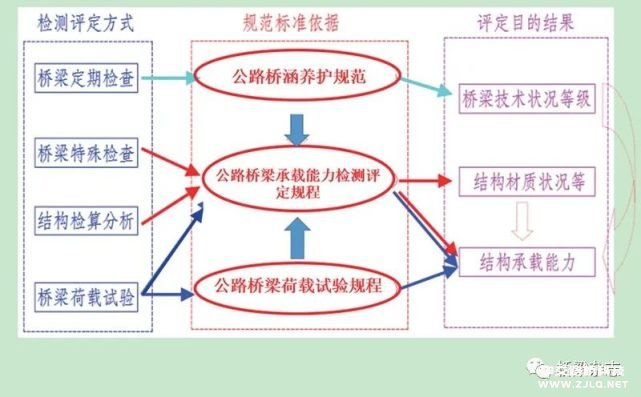

圖1 公路橋梁承載能力評估方法
1.外觀調查法
我國采用的外觀檢測方法是根據交通部頒布的《公路橋涵養護規范》（JTGH11-2015）所規定的內容，對在役橋梁進行檢測，通常分為經常性檢查、定期性檢查以及特殊檢查。通過對在役橋梁詳細的外觀檢查和無損傷測試，根據我國頒布的《公路橋梁技術狀況評定標準》（JTG/T H-2011）對在役橋梁進行評判標度。該評定標準將實橋的現有狀態劃為5類等級——整體完好（1類）、輕微病害（2類）、部分損壞（3類）、主體結構損傷（4類）、承載力喪失（5類）。并將橋梁整體劃為多個部件，根據橋梁部件當前的損壞程度，服務性能及潛在病害等方面的狀況，對橋梁各類部件分別進行鑒定，其分數閾值在0～5之間。然后根據橋梁構件的評分情況確定其對應的等級。針對評測之后的橋梁狀況，分別采取不同措施的養護維修：1類進行正常保養；2類采取小修；3類則實施交通限制并進行中修；4類要對其大修或改造，情況嚴重時需關閉交通；5類必須通過結構加固或拆除新建，并立即封閉交通。
2.荷載試驗法
荷載試驗是描述橋梁實際狀況最直觀的一種方法，該方法是根據預先制定的試驗方案對結構構件試驗之后的性能狀況進行觀測，并對測量的參數（如應力、位移、頻率、振幅等）與理論計算結果進行比較，以便了解橋梁的實際運營狀況，客觀地對橋梁整體的使用性能和結構的承載力進行評價及其剩余使用壽命作出預測。橋梁的試驗方案通常包括靜載試驗和動載試驗。靜力荷載試驗用于對橋梁結構進行現場試驗分析，而動載試驗則作為靜力試驗一種輔助手段來補充和完善靜力試驗方案。
靜載試驗法具有可行性強等特點，多用于新橋的竣工驗收或在無法判明橋梁的運營狀況和承載力性能情況下的評測工作，但是采用靜載試驗的方法動用大量的人力物力，成本較高，試驗周期較長，在實驗過程中還有可能引起橋梁構件的嚴重損傷，影響正常交通，因而難以普及。與靜載實驗相比，動載實驗規模較小、花費資金少、試驗周期短、操作簡單便捷。然而動載試驗在應用過程中存在一定的局限性，由于動力測試水平相對較低，使得在試驗中測得的相應數據與理論計算的數據有較大偏差，達不到規定的精度要求。
3.規范檢算法
規范檢算法是基于橋規而制定的，根據構件的材質性能、結構的形狀大小、邊界支承條件、外觀缺損程度、交通荷載量的大小，按照橋梁的力學計算數值來分析評定其承載力。這一評定標準結合了理論計算、現場結構測試結果和實際工程實踐等方面的內容，經過完善，該法已經被推廣到橋梁評估的各個領域。
規范檢算方法通過考慮橋梁的實際狀況，并結合橋梁原有的設計、施工、養護及現場檢測資料，基于規范理論，運用計算分析的方法來對橋梁當前的運營狀況作出評判。該方法采用理論計算公式對橋梁的實際承載能力和運營狀況進行定量化分析，能夠得到相對準確的評估結論。采用檢算，不僅可以鑒別橋梁能否滿足現有荷載狀態的承載力要求，并且還可以對橋梁的潛在承載力性能作出辨別。但該方法在實際操作過程中一些系數的取值存在一定的主觀性，與實際的橋梁狀態有偏差，故而在計算過程當中必須對橋梁的設計標準、安全修正系數、構件損壞狀況的確定、結構分析模型的選取等進行深入討論。
4.可靠度分析方法
在工程領域中，通常用結構的失效概率或可靠度指標來判斷其安全狀態。該方法以統計學概率理論為基礎，根據實測和數據統計，計算分析結構的失效概率或可靠度指標，可以處理隨機變化的荷載及抗力因素對結構的穩定性、安全性的影響。因此，該理論已經逐漸成為結構安全評估的理論基礎。
基于統計概率理論的橋梁結構可靠度分析方法，最顯著的優點是能夠量化分析橋梁構件或系統中存在的不確定因素，并將這些因素作為隨機變量而建立概率可靠指標模型，使恢復橋梁構件及系統的固有自然特征，并通過對現場測試結果的處理分析得到這種客觀存在的變異性。因此，該方法作為橋梁安全性能評估的科學理論支撐，已被應用到評估規范的制定當中。但基于概率可靠度的評估方法本身需要大量數據作為依據，并且對于一些材料的失效模式、退化機理研究還不夠充分，在評估橋梁適用性和耐久性方面涉及的干擾因素也十分復雜，很多指標含有人為主觀假設因素，很難對其統一量化。
影響準確性的因素
圍繞公路橋梁承載能力評估結果影響因素，主要進行以下幾個方面的討論：
1.時變性對評估結果的影響
公路橋梁通常在設計階段，不考慮荷載效應與結構強度的時變性，而公路橋梁在實際運營階段，伴隨服役時間增加，荷載效應與結構抗力都隨時間變化，導致評估結果可靠性降低。

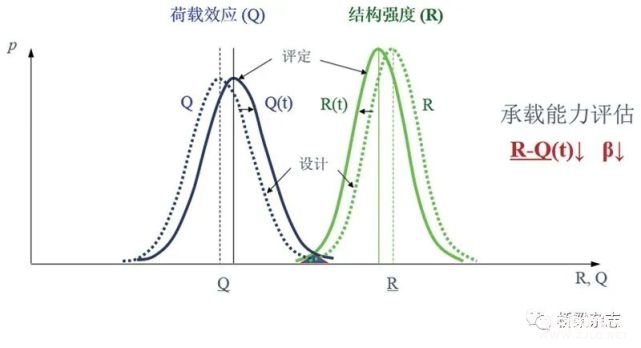

圖2 時變性對評估結果的影響
2.美國AASHTO規范的特點
美國AASHTO規范與我國規范顯著的區別在于，美國規范規定了“三荷載類別、兩安全等級”。三荷載類別即：設計荷載、法定荷載、允許荷載。兩安全等級即：交付鑒定安全等級（β= 3.5）；運營安全等級（β= 2.5）。

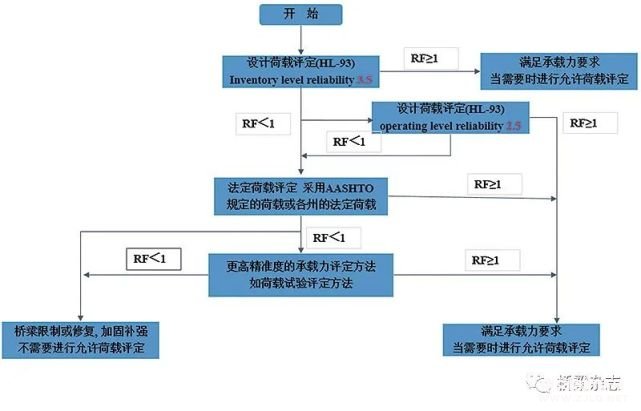

圖3 美國AASHTO規范規定的橋梁承載能力評定技術路線
3.設計和運營階段的不確定性
在公路橋梁結構設計階段,通過采用普適性較強的相關規范對荷載效應和結構抗力進行考量，與橋梁真實運營環境相比,其結構和作用荷載的不確定性較高；而在運營階段，一般針對特定的結構個體和時間窗口，不確定性較低。

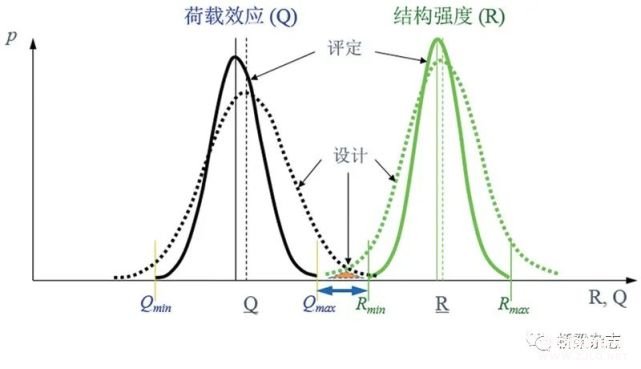

圖4 設計和運營階段荷載效應與結構抗力的不確定性
4.提高承載能力評估可靠性的途徑
“瘦身法”，為提高承載能力評估可靠性的主要方式，它能減小結構荷載效應與結構抗力概率分布曲線的不確定性。其包括以下三種途徑：
（1）提高無損檢測技術的可靠性和精準度，減少承力構件及其材質物化性能的不確定性；
（2）利用荷載試驗或模型修正技術，減少理論模型的不確定性；
（3）利用動態稱重(WIM)建立車輛荷載譜，減少活載分布的不確定性。

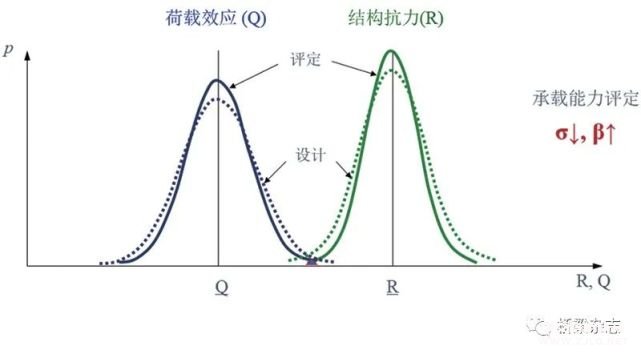

圖5 “瘦身法”提高承載能力評估的可靠性
橋梁承載能力檢測評估是保障橋梁安全運營的重要支撐，也是危舊橋梁加固改造工作的技術基礎。目前基于結構可靠性理論的橋梁承載能力檢測評估技術發展相對成熟，對常規結構普遍適用，但針對新材料、新體系、新工藝的現代橋梁工程尚存技術空白?，F(xiàn)代無損檢測和監測技術的發展，對降低橋梁承載能力評估的不確定性、間接提高橋梁結構安全運營的可靠度具有重大意義。
本文刊載 / 《大橋養護與運營》雜志
2021年 第2期 總第14期
作者 / 劉昊 張二華 吳滌
作者單位 / 四川省公路規劃勘測設計研究院有限公司
