一、概述

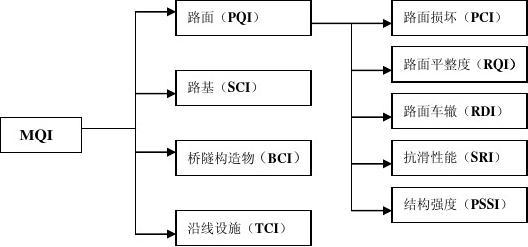

《公路技術狀況評定標準》JTG H20-2007（以下簡稱新《標準》）的公路技術狀況指數（MQI）包含兩層含義：對公路技術狀況的客觀描述和對公路養護質量和管理水平的科學評價。它包括路面（PQI）、路基（SCI）、橋隧構造物（BCI）、沿線設施（TCI）四項指標，其中路面（PQI）包含路面損壞（PCI）、道路平整度（RQI）、路面車轍（RDI）、抗滑性能（SRI）和路面結構強度（PSSI）五個分項指標，共四大項五小項，各項指標的值域?yàn)椋?，100），分別代表理論上的最差和最好的路面使用性能或技術狀況。新《標準》統一了高速公路和普通公路的技術狀況評定等級，明確了公路技術狀況評定數據的采集和計算方法，為客觀評定公路技術狀況提供了依據。
二、路面技術狀況檢測
（一）路面損壞（PCI）
1、人工檢測方法過去曾被廣泛使用。在人力資源豐富、交通量較少的低等級公路上，人工檢測有相當?shù)膬?yōu)勢，但不適于大交通量的高速公路和干線公路使用。人工調查，主觀因素多、質量難以控制。為了避免人工調查標準的不統一，在進行檢測之前，必須對所有檢測人員培訓，使檢測人員熟練掌握路面損壞分類標準和測量方法。
2、自動檢測：路面損壞檢測發展方向。
標準規定：路面損壞采用自動化設備檢測時，應具有分辨1.0mm以上的裂縫的能力，檢測數據（圖像等）宜采用計算機自動識別處理，且只有識別準確率達到90%以上時，才能用于PCI評定。
國內外檢測設備回顧：20世紀70年代，出于公路管理的需要，研究開發了基于攝影技術的路面損壞檢測設備。隨著檢測技術的進步，路面損壞檢測方法經歷了攝影、模擬攝像、數字?jǐn)z像、線掃四代成像技術。
+攝影
+模擬攝像
+數字?jǐn)z像
+線掃相機
第一代技術：是基于攝影技術的測量，需要大面積的燈光照明，一般在晚上檢測，檢測膠片需要專門洗印，人工判讀周期長。80年代中期，公路院從法國引進一套這樣的裝備。
第二代技術：是基于模擬相機技術的測量，需要均勻的燈光照明，一般用多個相機,檢測結果機器識別輔助人工判度。圖為TRL為英國公路署開發的裝備，采用了三個相機，缺點是分辨率2-3mm,識別率也低。
第三代技術：是基于數字相機技術，需要均勻區域燈光照明，一般用多個相機來減少燈光覆蓋面積，可白天檢測，檢測結果可機器識別，分辨率2mm，識別率85%。圖為英國采購的瑞典裝備，它采用了4套相機。
第四代技術：是基于線掃相機技術的測量，采用一個掃描裝臵，帶狀燈光照明，全天候檢測，檢測寬度任意設定，機器識別。由于高分辨率1mm，識別率達到85-95%。
意義：路況快速檢測系統（CiCS）的開發成功，使公路常規和定期的多指標（PCI、RQI、RDI）路況檢測工作，可在不影響交通運營的條件下，一次性完成，并大大提高檢測效率和檢測精度。
國外圖像識別：國外研究機構十分重視路面損壞圖像的自動識別與處理技術。多年來，國外在路面損壞圖像自動識別方面的研究沒有突破性的進展，路面
損壞的識別率一致維持在85%左右，識別裂縫寬度在2~3mm 以上，許多路面特征如水泥路面接縫和灌縫后路面裂縫的識別問題都沒有得到有效解決，由此限制了路面損壞自動識別技術的推廣應用。
在總結國外經驗的基礎上，結合我國公路養護需要和國際上相關的技術規范與標準（英國、美國），通過對100多萬幅 CiCS檢測圖像的特征分析，根據檢測圖像的分辨率、灰度程度及圖像亮度，研究開發了我國第一套具有95%高識別率和自主知識產權的路面損壞自動識別系統（CiAS）。
影響與意義：在我國的路面損壞檢測工作中，第一次真正意義上擁有了標準統一的路面損壞檢測方法，減少了檢測工作的人為因素，使不同省市、不同區域及不同時間檢測的數據有了可比性。
（二）道路平整度（RQI）
1、主要檢測方法有：
1）人工檢測（三米直尺、水準測量）；
2）反應類快速檢測設備；
3）斷面類快速檢測設備。
2、人工檢測：三米直尺，用于低等級、小交通量公路；在每個百尺樁開端100米內連續放三尺，得出三尺讀數的平均值，再求出1000米檢測單元的平整度算術平均值，用“干線公路路面管理系統CPMA”網站的公式轉換為新《標準》的國際平整度指數IRI。公式如下：IRI=0.3803X-0.4537(X為三米直尺的測量值)。
3、反應類設備：顛簸累計儀等，操作簡便、準確性差；
4、斷面類設備：激光儀器，重復性好，準確性高。
標準建議，在條件允許時宜采用快速和高精度的斷面類檢測設備。
標準規定：各種道路平整度檢測設備必須定期標定，每年至少標定一次，標定的相關系數應大于0.95。
5、設備標定：
按IRI 0~10m/km均勻分布的原則，選擇5段道路平整度不同的實驗路段，標定路段長320m；
用精密水準儀或符合世界銀行一類測試標準的斷面類平整度檢測設備檢
測標定路段，測點間距為0.25m或0.5m；
測量320m路段連續高程，用CPMS提供的國際平整度指數（IRI）計算程序，計算IRI；
設備檢測結果與IRI比較，確定標定系數。
（三）路面車轍（RDI）
1、人工檢測。步行見到有車轍的部位測量，分左車轍與右車轍，采用三米直尺架在峰谷上，直尺量出到谷底的高差。數據以100米均值計算，求出算術平均值。
以前的標準規范，沒有將車轍作為獨立指標，其原因有二點：問題不嚴重、沒有設備支持。近年來，由于交通量的迅速增長，渠道交通、重載、超載作用，車轍已經成為我國高速公路瀝青路面的一種主要損壞形式。
2、標準規定：高速公路和一級公路的路面車轍作為獨立的檢測指標（RDI）。通過檢測路面車轍深度計算路面車轍深度指數（RDI）。其它等級公路，沿用傳統做法。
標準建議：采用斷面類快速檢測設備檢測路面車轍。
（四）路面抗滑性能（SRI）
路面抗滑性能直接影響公路行車的安全性。20世紀30年代，發達國家就開始了路面抗滑性能的研究工作，目前已經開發出多種路面抗滑性能的測試方法和測試設備。
1、直接法：摩擦系數；
根據摩阻力檢測方式，摩擦系數分為制動力系數和橫向力系數兩種。
制動力系數：表明車輛制動距離的長短。
橫向力系數：不僅能夠體現車輛制動距離的長短，還能夠表示防止車輛側滑的能力。
英國、比利時和丹麥等國均規定將橫向力系數SFC作為路面抗滑性能控制指標。
標準規定：用橫向力摩擦系數SFC（Side-way Force Coefficient）作為檢測指標，通過SFC計算路面抗滑性能指數（SRI）。
2、間接法：紋理（構造）深度。
檢測路面抗滑性能的間接方法，包括微觀構造和宏觀構造兩方面。
微觀構造：表面粗糙度，提供低速行駛（<50km/h）時的抗滑性能。
宏觀構造：紋理深度，外露骨料間形成的構造，使路表水迅速排除，避免形成水膜，在高速行車時起作用。
3、鋪砂法：有手工鋪砂法和電動鋪砂法，根據面積，計算構造深度（TD）。
4、激光法：用激光設備，測試路面紋理深度SMTD（Surface Mean Texture Depth）。
目前，我國缺少橫向力系數與路面紋理深度之間的關系研究（UK SCANNER）。
（五）路面結構強度（PSSI）
路面彎沉可分為靜態彎沉和動態彎沉。我國路面設計和養護標準所使用的彎沉指標應為靜態回彈彎沉。
靜態彎沉：貝克曼梁和自動彎沉儀等靜態加載設備，（含回彈彎沉和總彎沉）。
動態彎沉：落錘式彎沉儀、穩態動力彎沉儀等動態加載設備。
標準規定：路面彎沉檢測宜采用具有可靠數據標定關系的自動化檢測設備，檢測結果應該能夠換算成我國相關技術規范規定的靜態回彈彎沉值。路面彎沉自動化檢測設備必須定期標定，每年至少標定一次，標定的相關系數應大于0.95。
在路面結構強度、路面損壞、路面平整度、路面抗滑性能和路面車轍 5 個路面技術狀況指標中，路面結構強度（彎沉）最難檢測。
自動彎沉儀的檢測速度僅為3~7km/h；大量的實驗數據證明，落錘式彎沉儀（FWD）與貝克曼梁（BB）之間存在著不穩定的相關關系；新疆世界銀行道路標定的實驗顯示， FWD-BB平均相關系數只有0.67左右，不滿足標準對95%相關系數的最低要求。慢速、低效的路面彎沉檢測裝備不適應大規模網級路面彎沉的檢測要求。
三、路基、橋隧構造物和沿線設施狀況調查
1、目前國內外還沒有用于路基和沿線設施檢測的自動設備。項目主要是依靠人工檢測，有條件的地區，還可以借助路況數據采集儀（RCR）現場記錄、匯總、計算與評定。
2、橋隧構造物技術狀況（BCI）：
橋隧構造物技術狀況（BCI）評定所需數據是依據《公路橋涵養護規范》（JTG H11-2004）和《公路隧道養護技術規范》（JTG H12-2003）評定的技術等級。BCI 評定的前提是橋梁、隧道和涵洞的技術等級評定數據準確、有效。
四、檢測與調查頻率
五、檢測方式
公路技術狀況檢測與調查是以1000m路段為基本單元，高速公路和一級公路按上行方向（樁號遞增方向）和下行方向（樁號遞減方向）分別檢測，二、三、四級公路可不分上下行。
使用快速檢測方法和設備采集路面技術狀況評定所需數據時，每個檢測方向至少要檢測一個主要行車道。
六、數據存儲
計算機存儲技術的快速發展允許保存更詳細、更多的原始數據，詳細的原始數據
可用于公路技術狀況評定以外的路面養護決策分析和養護設計。
設備檢測：所有快速檢測設備的原始檢測數據應以高密度（10~20m）長期保存。人工調查：人工調查數據可以100m為單位保存。
七、檢測設備配臵方案（MQI）
