GPR 探地雷達在隧道襯砌檢測中的應用
更新時間：2022-06-18 10:03
  |
閱讀量：
字號：
A+ A- A

但在實際情況中，大部分隧道襯砌總有各種各樣的問題，如：空洞、脫空、不密實以及鋼筋缺失等，難以滿足上述合格標準?？斩春筒幻軐?shí)主要出現在隧道各結構的內部，脫空則主要在連接部位。


探地雷達，可以有效檢測隧道圍巖、初支、二襯以及仰拱等結構的混凝土層厚度、鋼筋網分布以及內部缺陷等問題。


上述缺陷在雷達圖像上的主要表征有：

  • 不密實：襯砌界面的強發射信號同相軸呈繞射弧形，且不連續，較分散[1]。

  • 脫空：出現多次反射，電磁波同相軸呈弧形，相位與相鄰道發生錯斷，振幅明顯增強[1]。

  • 空洞：襯砌界面反射信號強，三振相明顯，在其下部仍有強反射界面信號，兩組信號時程差較大[1]。

隧道襯砌常見缺陷及雷達檢測圖示





<section powered-by="xiumi.us" helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 16px;="" letter-spacing:="" 0.544px;="" white-space:="" normal;="" background-color:="" rgb(255,="" 255,="" 255);="" text-align:="" center;="" overflow-wrap:="" break-word="" !important;"="" style="font-family: Arial, 微軟雅黑, Helvetica, sans-serif; font-size: 14px; text-align: justify; white-space: normal; margin: 10px 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box; color: rgb(34, 34, 34);">

隧道仰拱

仰拱是設置在隧道底部的反向拱形結構，主要用于抵御底部圍巖壓力、防止襯砌沉降，與二次襯砌構成環狀整體，增加結構穩定性。仰拱一般為鋼筋混凝土結構，厚度在40-65mm。

圖片

隧道結構示意圖

圖片

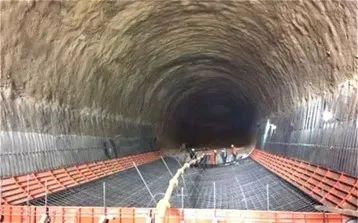

隧道仰拱鋼筋鋪設

圖片

現場雷達監測圖

圖片

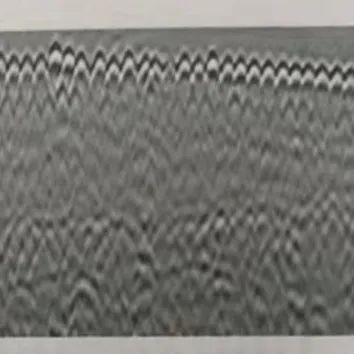

隧道監測結果雷達圖（部分）

結果顯示，開挖深度達不到設計標準，仰拱深度偏小[3]。

圖片

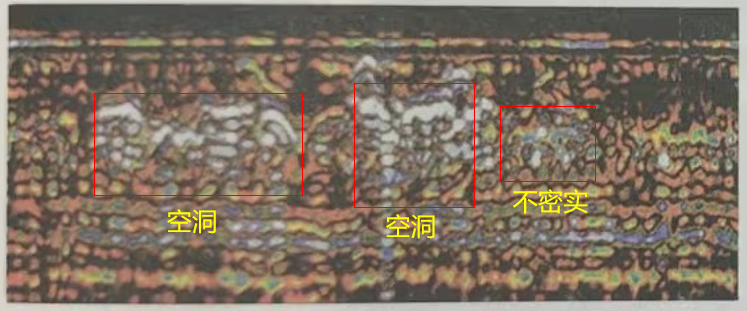

隧道仰拱空洞、不密實[3]
