量測計劃應根據隧道的圍巖條件、支護類型和參數、施工方法以及所確定的量測目的進行編制，同時應考慮量測經費的經濟性，并注意與施工過程的進程相適應。隧道施工監控量測應作為重要工序列入施工組織計劃和工序管理。
一、監控量測的目的
監控量測是施工工藝流程中的一個重要工序，應貫穿施工的全過程。監控量測應達到下列目的：
1.掌握圍巖和支護的動態信息并及時反饋，指導施工作業。
2.通過對圍巖和支護的變形、應力量測，為修改設計提供依據。
3.分析各項量測信息，確認或修正設計參數。
二、量測內容與方法
1.量測項目分必測項目和選測項目，隧道施工時必須進行必測項目的量測，選測項目應根據設計要求、隧道斷面開形狀、大小和埋深、圍巖條件、周邊環境條件、支護類型和參數、施工方法等綜合選擇。
2.爆破開挖后應立即進行工程地質與水文地質狀況的觀察和記錄，并進行地質描述。地質變化處和重要地段，應有照片記載。初其期支護完成后應進行噴層表面的觀察和記錄，并進行裂縫描述。
3.隧道開挖后應及時進行圍巖、初期支護的勺周邊位移量測，拱頂下沉量測；安設錨桿后，應進行錨桿抗拔力試驗。當圍巖差、斷面大或地表沉降控制嚴時宜進行圍巖體內位移量測和其他量測。位于Ⅳ~Ⅵ級圍巖中且覆蓋層厚度小于40m的隧道，應進行地表沉降量測。
4.量測部位和測點布置，應根據地質條件、量測項目和施工方法等確定。
5.測點應距開挖面2m的范圍內盡快安設，并應保證爆破后24h內或下一次爆破前測讀初次讀數。
6測點的測試頻率應根據圍巖和支護的位移速度及離開挖面的距離確定。
7.現場量測手段，應根據量測項目及國內外人工量測儀器的現狀來選用。一般應盡量選擇簡單可靠、耐久、成本低、穩定性能好，被測量的物理概念明確，有足夠大的量程，便于進行分析和反饋的測試儀具。
三、量測數據處理與應用
1.應及時對現場量測數據繪制時態曲線(或散點圖)和空間關系曲線。
2.當位移——時間曲線趨于平緩時，應進行數據處理和回歸分析，以推算最終位移和掌握位移變化規律
3.當位移——時間曲線出現反彎點時，則表明圍巖和支護已呈不穩定狀態此時應密切監視圍巖動態，并加強支護，必要時暫停開挖。

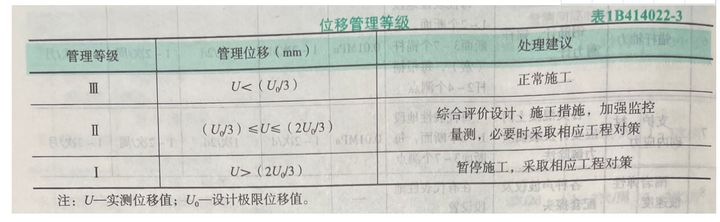

4.隧道監控量測工作應根據控制基準建立預警機制，可按表1B414022-3實行分級管理。
遇到下列情況之一時，也應提出預警并分級管理。
(1)支護結構出現開裂，實行Ⅰ級管理；
(2)地表出現開裂、坍塌，實行Ⅰ級管理；
(3)滲水壓力或水流量突然增大，實行Ⅱ級管理；
(4)水體顏色或懸著物發生變化，實行Ⅱ級管理。
5.二次襯砌的施作應在滿足下列要求時進行：
(1)隧道水平凈空變化速度及拱頂或底板垂直位移速度明顯下降；
(2)隧道位移相對值已達到相對位移量的90%以上。
對淺埋、軟弱、高地應力圍巖等特殊地段應視現場情況確定。
四、量測管理
隧道現場監控量測應成立專門測量小組，由施工單位或委托其他單位承擔量測任務。量測組負責測點埋設、日常量測、數據處理和儀器保養維修工作，并及時將量測信息反饋于施工和設計?，F(xiàn)場監控量測應按量測計劃認真組織實施，并與其他施工環節緊密配合，不得中斷工作。各預埋測點應牢固可靠，易于識別并妥善保護，不得任意撤換和遭到破壞。
五、竣工文件中應包括的量測資料
1.現場監控量測計劃。
2.實際測點布置圖。
3.圍巖和支護的位移一時間曲線圖、空間關系曲線圖以及量測記錄匯總表。
4.經量測變更設計和改變施工方法地段的信息反饋記錄。
5.現場監控量測說明。
