中交路橋科技是從事工程檢測監(jiān)測、城市安全監(jiān)測預警與評價、數(shù)字智能化研發(fā)為一體的復合型高新技術集團企業(yè)。
焊縫(英文名:weld)是焊件經(jīng)焊接后所形成的結合部分。
焊縫一般可分為：平焊縫、角焊縫、單面焊縫、單面焊雙面成形焊縫。
按照焊縫本身截面形式的不同，焊縫還可以分為對接焊縫和角焊縫。
對接焊縫：未焊透的對接焊縫受力很小，有嚴重的應力集中，焊透的對接焊縫簡稱為對接焊縫。
角焊縫：連接板件板邊不必精加工，板件無縫隙，焊縫金屬直接填充在兩焊件形成的直角或斜角的區(qū)域內。
進行焊縫外觀檢驗可以指導焊工及焊接檢驗人員工作，確保整個工作和項目的焊接質量。
焊接外觀檢查項目
1. 各種焊接缺陷現(xiàn)象
咬邊：由于焊接參數(shù)選擇不當或者操作工藝不正確，焊趾的母材部位產生溝槽或者凹陷。
焊縫表面氣孔：焊接時，熔池中的氣泡在凝固時沒有移除導致殘留下，形成空穴，這就是氣孔。
未熔合：熔焊時，焊道和木材之間（焊道與焊道之間），未完成熔化結合的部分，點焊時母材與母材之間沒有完全熔化結合的部分。
未焊透：焊接時接頭根部沒有完全熔透的現(xiàn)象。裂紋：在焊接應力和其他致脆因素的共同作用下，焊接接頭中局部地區(qū)的金屬原子結合離遭到破壞而形成的新的焊縫，一般而言，有著尖銳的缺口和大的長寬比的特性。
未焊滿：這是情況一般時由于填充的金屬不足，在焊縫表面形成連續(xù)或斷續(xù)的溝槽。
焊瘤：在焊接過程中，熔化金屬流淌到焊縫之外沒有熔化的母材上，導致形成金屬瘤。
燒穿：在焊接過程中，熔化金屬從坡口背面流出，形成穿孔的缺陷。
2. 各種焊縫形狀缺陷現(xiàn)象
焊縫成形差：熔焊時，液態(tài)焊縫金屬冷凝后形成的焊縫外形叫焊縫成形，焊縫成型差簡義上來說是焊縫外觀上，焊縫高低、寬窄不一，焊縫波紋不整齊甚至沒有等。
焊腳尺寸：在角焊縫橫截面中畫出最大等腰三角形中，直角邊的長度，缺陷表現(xiàn)在焊腳尺寸小于設計要求和焊腳尺寸不等。
余高超差：余高高于要求或低于母材。
漏焊：要求焊接的焊縫沒有進行焊接，具體表現(xiàn)在整條焊縫沒有焊接，整條焊縫部位沒有焊接、沒有填滿弧坑、焊縫沒有填滿焊完等。
另外還有飛濺和電弧擦傷等焊縫形狀缺陷現(xiàn)象。
3. 焊縫打磨
對焊縫的打磨上，大家有一個共同的認知，打磨后的焊縫要符合檢驗標準，焊縫圓滑過渡或者與母材圓滑過渡時，不能破壞母材。

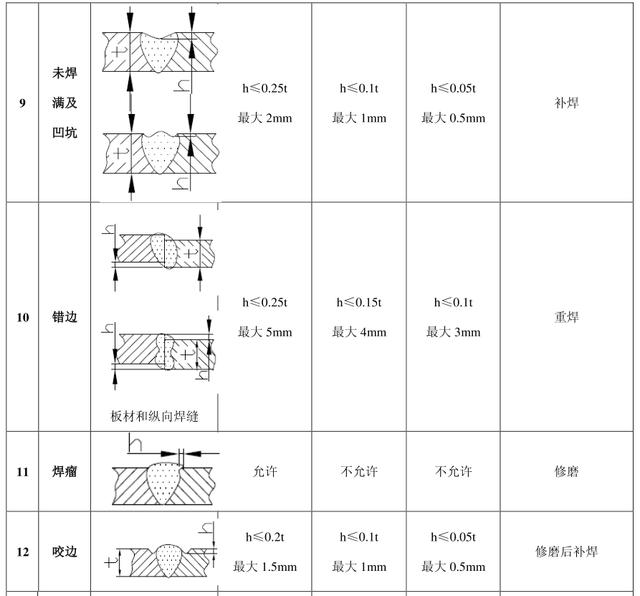

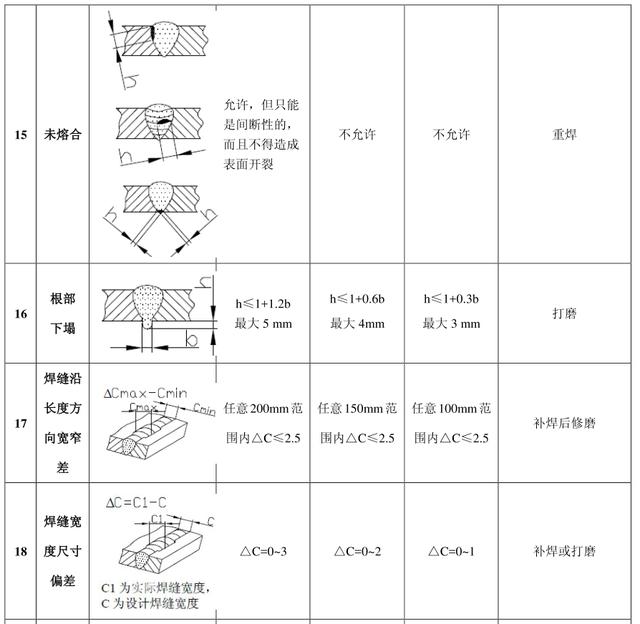

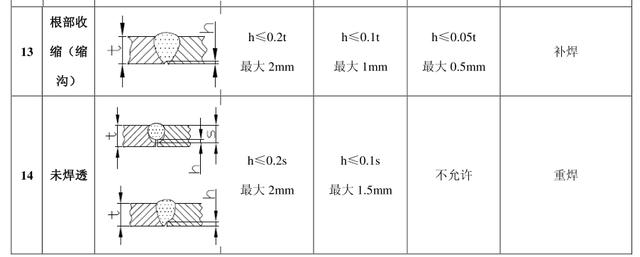

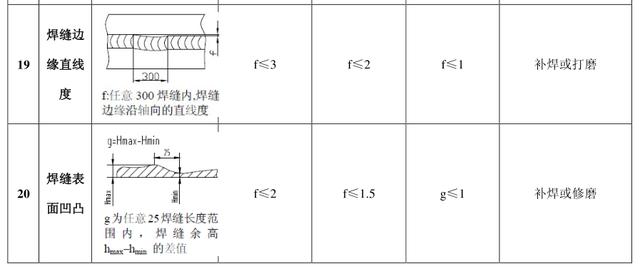

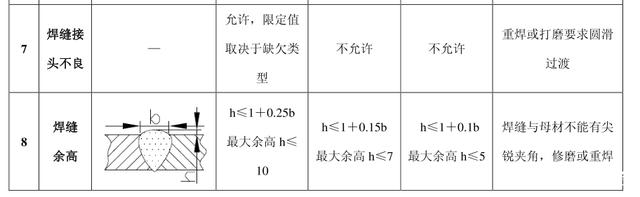

對接焊縫外觀質量檢驗標準和要求

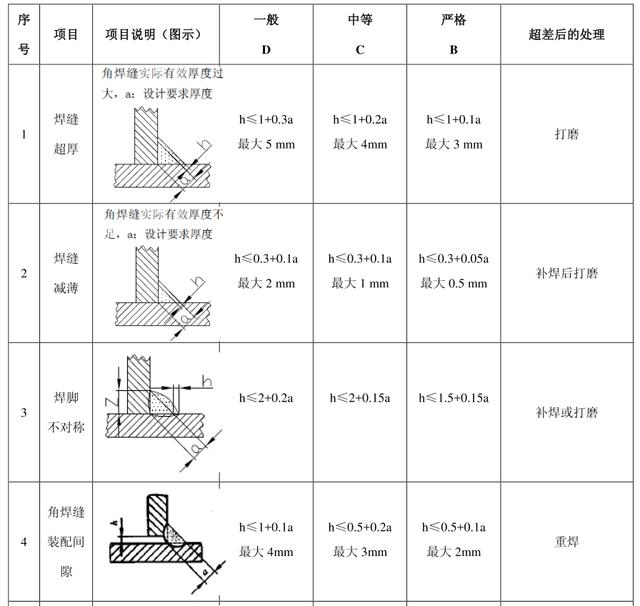

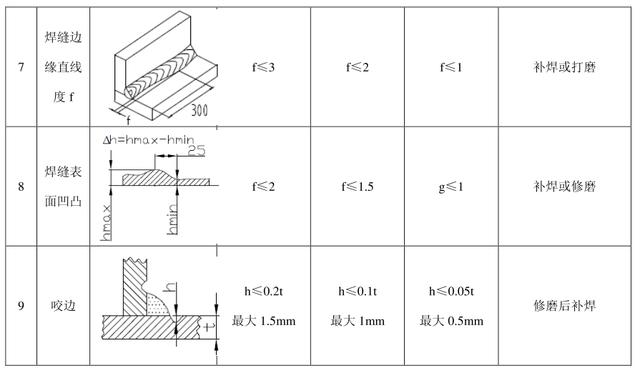

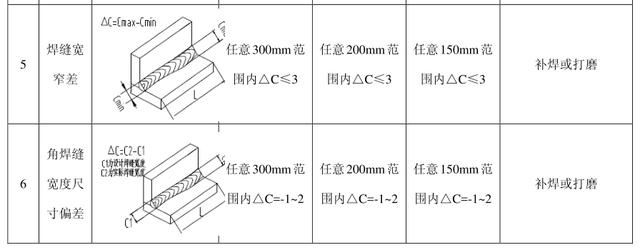

角接焊縫外觀質量檢驗標準和要求
結語
焊接是部件生產過程中重要的一個環(huán)節(jié)，所以除了對焊縫的外觀進行檢查控制外，還要對焊接質量進行監(jiān)督控制。對特定的產品，必要時采取輔助檢查措施。
