振動測試是評估結構健康狀況和動態性能的重要手段。振動測試設備，如加速度計、速度傳感器、位移傳感器、動態信號分析儀等，能夠精確測量結構在各種工況下的振動響應，為橋梁檢測提供精準支持。通過振動測試，橋梁檢測工程師可以深入了解結構的動力學行為，及時采取措施避免安全事故的發生。本文中交路橋科技將介紹振動測試設備與大家分享。
（1）橋梁上分析軟件主要為模態分析軟件，用于處理測試數據，識別橋梁的模態參數如自振頻率、阻尼比、振型等。
（2）數據采集系統包括數據采集單元（DAQ）和動態信號分析儀（DSA），DAQ用于采集振動傳感器的信號，通常具有多通道和高采樣率；DSA用于實時分析振動信號，可以顯示頻率譜、時域波形等。
（3）振動傳感器內部由質量、彈簧和阻尼器構成的單自由度振動接收被測振動。
1、振動傳感器
（1）磁電式速度傳感器
原理：磁電式加速度傳感器通常包含一個永磁體和一個線圈。當傳感器隨被測物體振動時，永磁體與線圈之間的相對運動會在線圈中感應出電動勢（EMF），電動勢與加速度成正比。根據法拉第電磁感應定律，感應電動勢的大小與磁通量的變化率有關。
（2）壓電式加速度傳感器
原理：壓電式加速度傳感器利用壓電效應來測量加速度。當一個壓電材料（如石英或陶瓷）受到力的作用時，它會產生電壓，這個電壓與施加的力成正比。
特點：高靈敏度、寬動態范圍和良好的頻率響應，使它們適用于精密測量和高頻振動監測。然而，它們通常需要外部電源，并且相對較貴。
（3）伺服式加速度傳感器

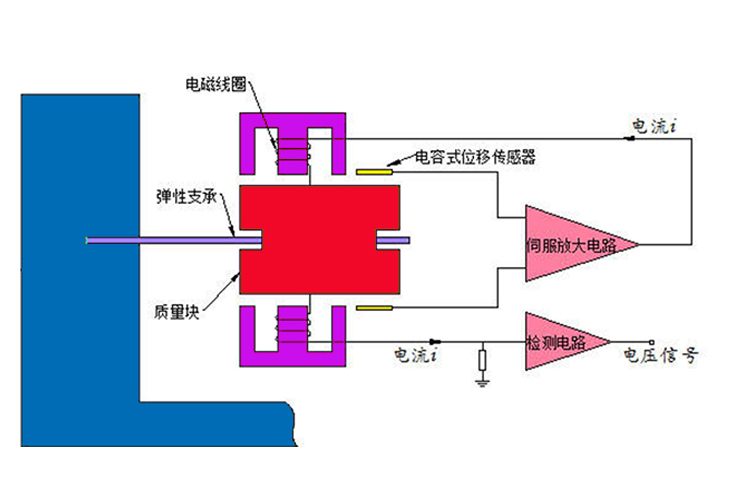

·原理：當被測振動物體通過加速度計殼體有加速度輸入時，質量塊偏離靜平衡位置，位移傳感器檢測出位移信號，經伺服放大器放大后輸出電流，該電流流過電磁線圈，從而在永久磁鐵的磁場中產生電磁恢復力，迫使質量塊回到原來的靜平衡位置，即加速度計工作在閉環狀態，傳感器輸出與加速度計成一定比例的模擬信號，它與加速度值成正比關系。
·特點：具有動態性 能好、動態范圍大和線性度好等特點。由于有反饋?zhàn)饔茫鰪?qiáng)了抗干擾的能力，提高測量精度，擴大了測量范圍，伺服加速度 測量技術廣泛地應用于慣性導航和慣性制導系統中，在高精度的振動測量和標定中也有應用。
（4）壓阻式加速度傳感器

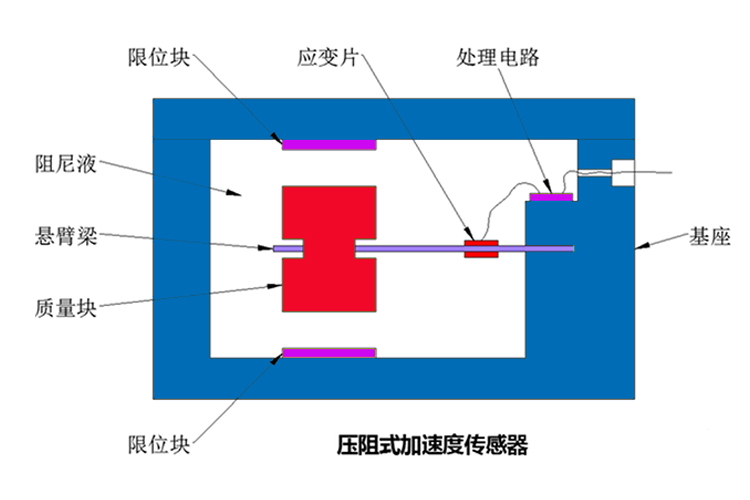

·原理：壓阻式加速度傳感器內含了應變計，它可以測量質量塊支撐懸臂梁的應變。在慣性力作用下質量塊上下運動，懸臂梁上電阻的阻值隨應力的作用而發生變化，引起測量電橋輸出電壓變化，以此實現對加速度的測量。
·特點：傳感器簡單、成本低廉，適用于大量生產。它們廣泛應用于消費電子產品和工業控制系統。壓阻式傳感器可能受到溫度波動和長期使用中的漂移影響。
（5）電容式加速度傳感器
·原理：電容式加速度傳感器通過測量?jī)蓪?dǎo)電板之間的電容變化來檢測加速度。當加速度作用于傳感器時，這些板之間的距離發生變化，導致電容發生變化。
·特點：具有低功耗、較高的穩定性和耐用性，特別適合用于電池供電的設備和長期監測應用。不過，它們可能對溫度和其他環境因素較為敏感。
2、索力測試

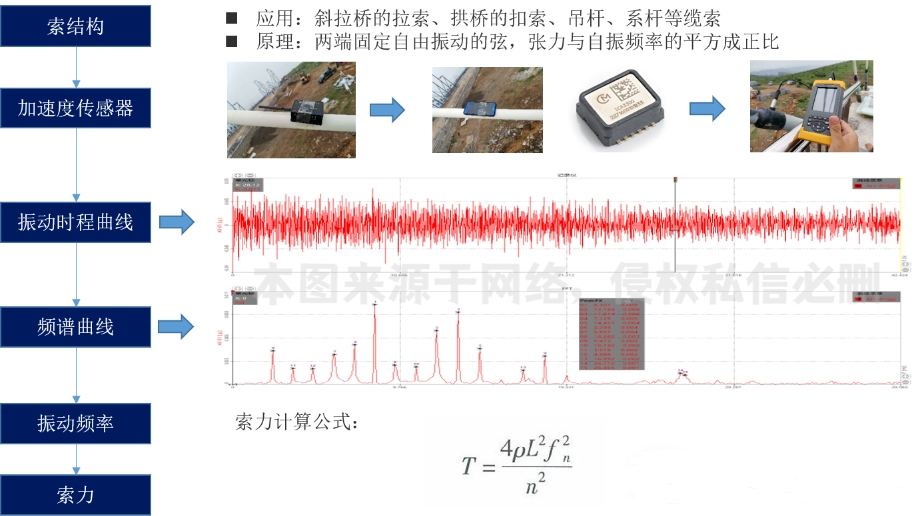

振動法是索力測試的常用方法，在斜拉橋拉索索力、拱橋吊桿、懸索橋吊桿以及體外預應力束測試中應用廣泛。索力測試原理利用索張力和振動頻率之間的關系，利用振動傳感器獲取振動時程曲線，再通過頻譜分析獲取振動頻率，結合索參數得出索力。隨著基于視覺測試技術、微波雷達技術的發展，此類非接觸的測量設備也逐漸在索力測試得到應用。
3、橋梁頻率和模態測試
橋梁結構在荷載作用下的振動加速度一般在0.1～1m/s，頻率在0.1～20Hz范圍內變化，屬于典型的低頻振動，橋梁振動測試多采用低頻特性好的振動傳感器。由于橋梁結構規模較大，需要同時布置多個振動傳感器同步測量，設備廠商專門開發了橋梁模態測試系統，采用無線方式連接多個模塊，大大方便了現場測試。
