近期各地區受汛期災害影響，事故頻發，災害已經嚴重影響市民安全，防汛工作已成為保障人民生命財產安全和社會穩定的重要任務。

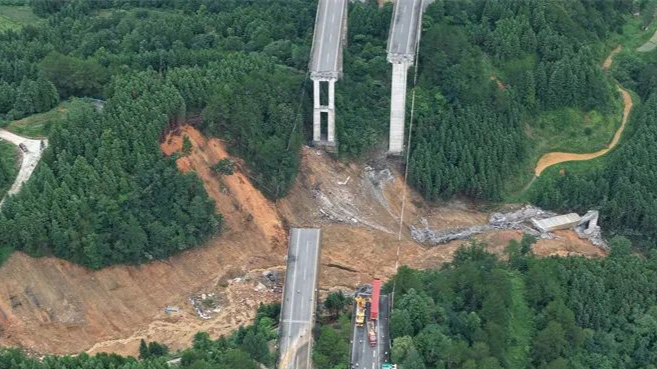

一、災害事故原因
綜合各種原因，初步分析，本次事故強降雨是主導因素，受強降雨影響引起的山體滑坡引起橋墩基礎承載力下降及直接沖擊橋墩，從而引起本次橋梁坍塌事故。事故未造成重大人員傷亡的主要因素，是事故發生前交通部門察覺橋體變形，進即對上行路段實施交通管制，相當于進行了人工預警預報。
二、中交路橋特大橋地質+橋梁結構災害綜合解決方案
在科技日益發達的今天，很多災害無法避免，但利用科學技術，能提前預測預警災害的發生，減少災害帶來的人民生命財產損失。中交路橋科技，基于在工程設計、地質災害調查評級等基礎專業上的優勢，自主研發的地質+橋梁結構災害監測預警系統，融合了智能傳感、GNSS、物聯網技術、AI視頻、邊坡雷達、光電撓度儀、云計算、大數據等技術，結合地質災害、工程結構災害特征分析，構建了實時監測、預警預報、信息管理、群測群防、輔助決策的綜合解決方案，實現了單一工程災害預警到多工程聯合監測實時預警。
（一）主要監測設備及性能參數

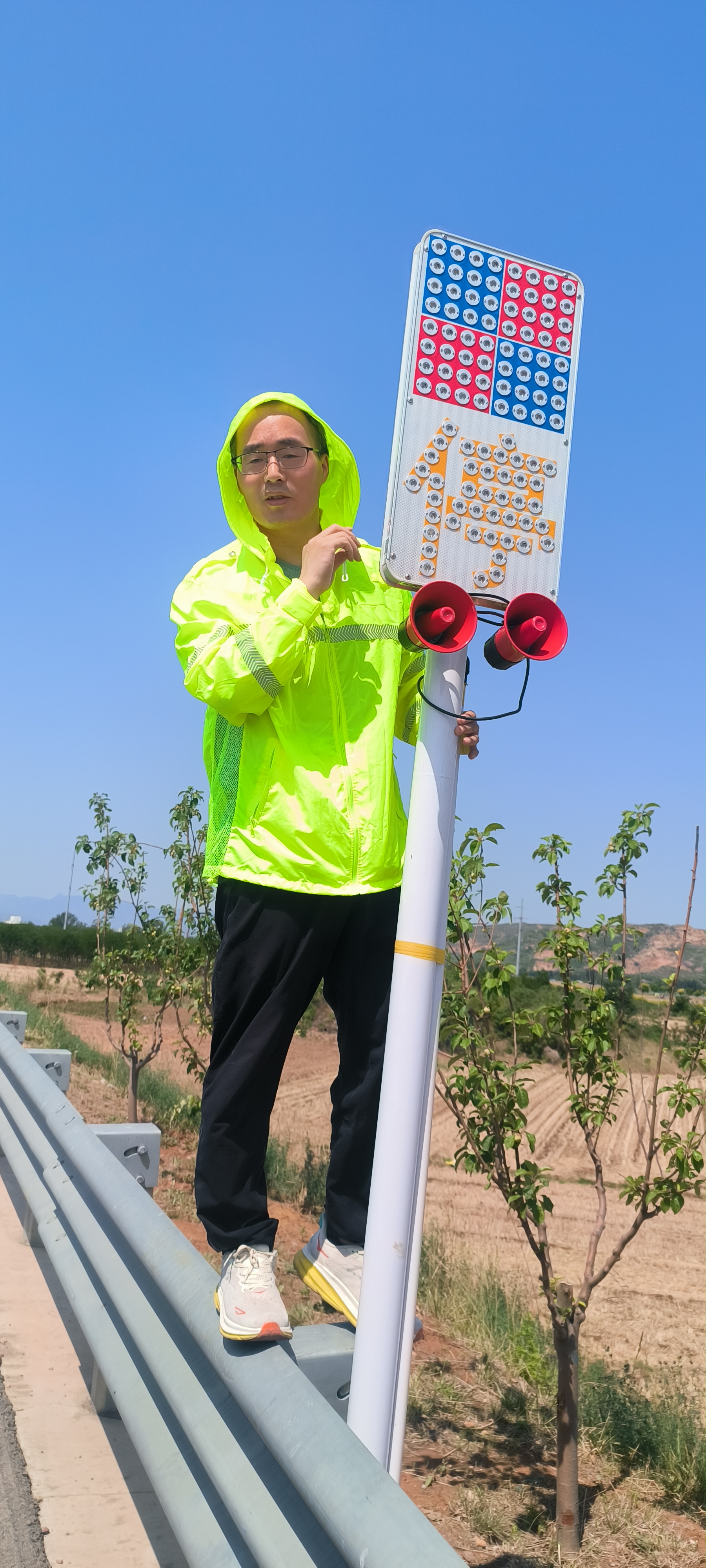

1、災害預警告警智能聲光報警器
· 設計結構:一體化機箱，集成爆閃警示燈與文字提醒模塊
· 爆閃警示功能:紅藍雙色 LED，各兩組
· 閃爍頻率： ≥5HZ，紅藍交替時長比 1:1
· 文字提醒功能:黃色 LED 組成“?！弊?，爆閃啟動時文字常亮亮度 >5000 cd/m2
· 聲光聯動:聲壓強度>120dB(警示音與光效同步觸發)
· 兼容多電壓輸入:AC220V/DC12V/DC24V
· 防護等級： ≥IP65(防塵、防噴淋，適應復雜環境)

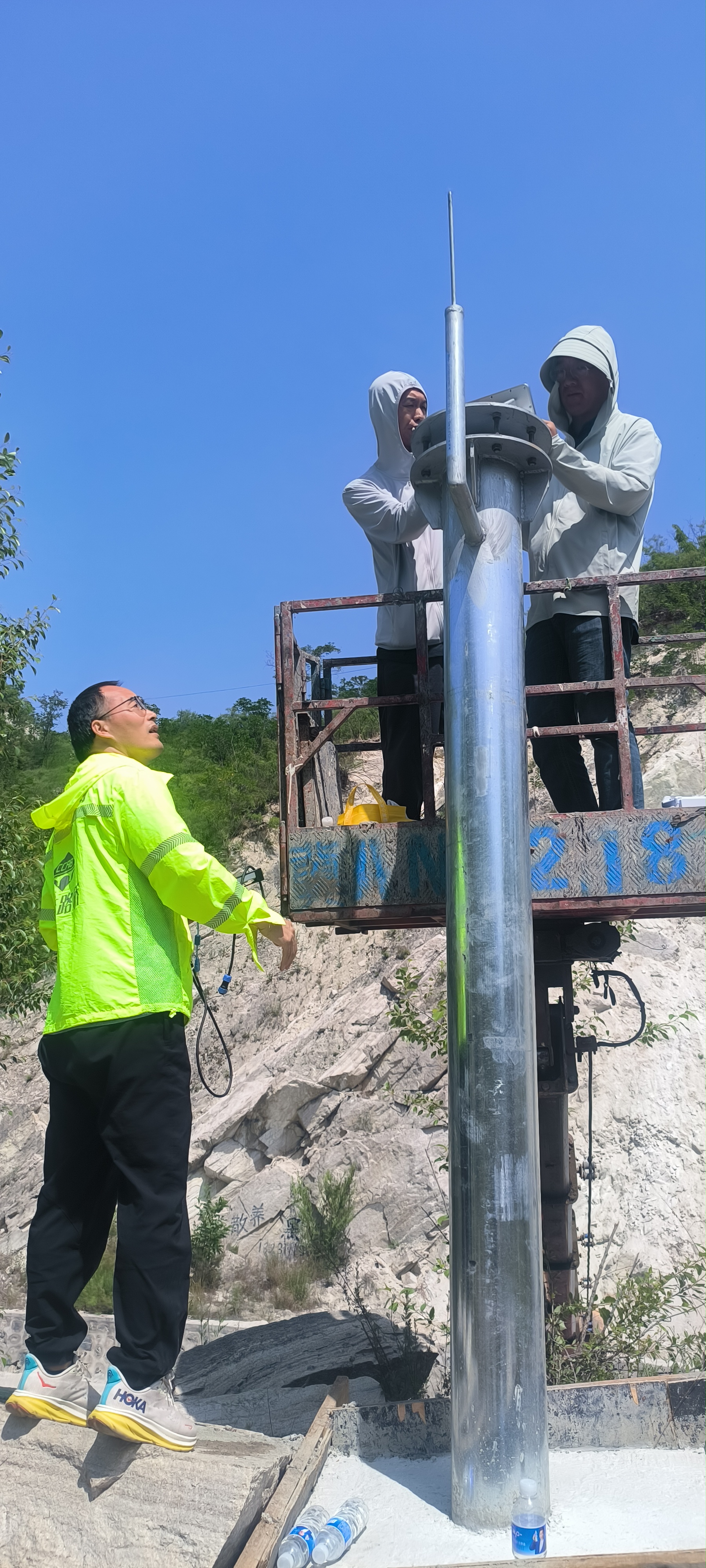

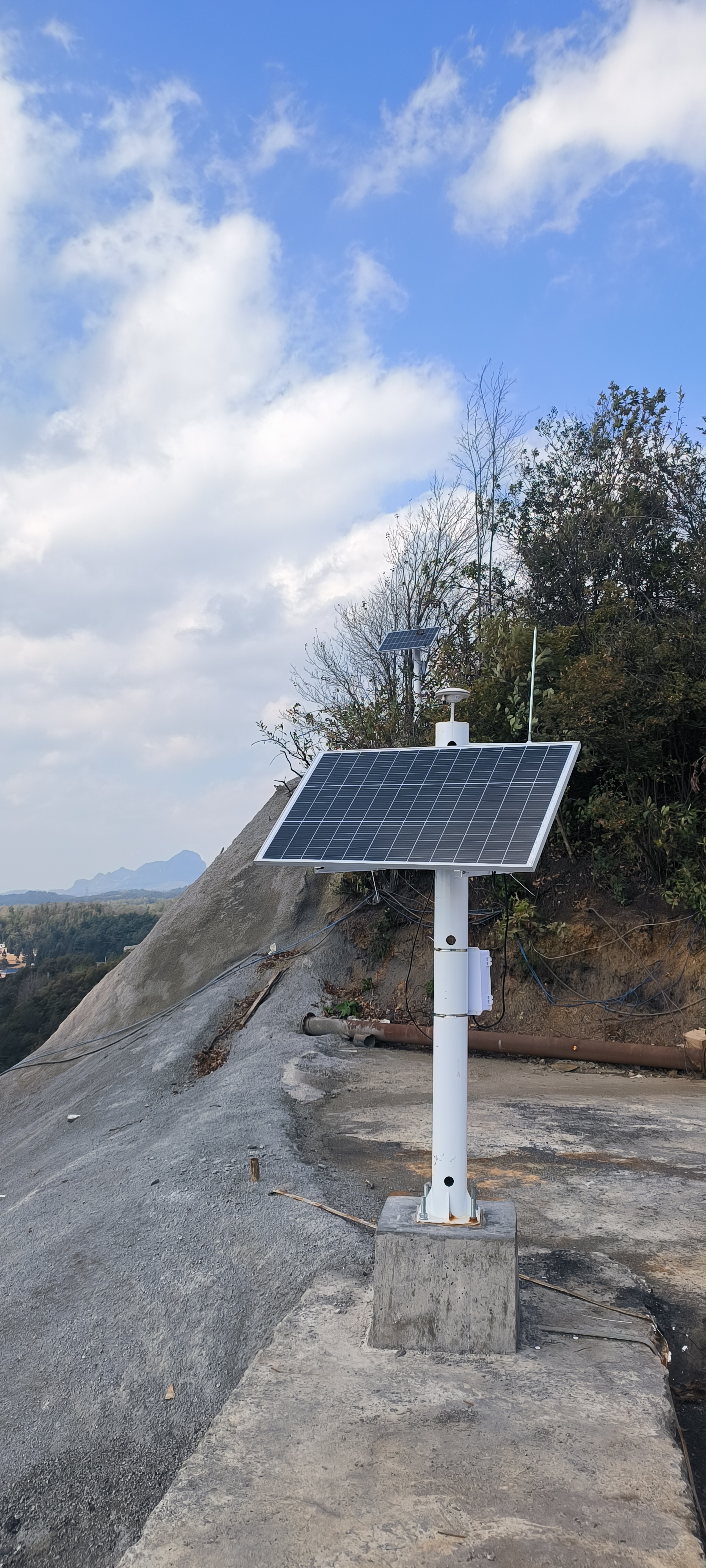

2、GNSS
· 智能算法：自主研發的實時形變監測數據處理算法，水平精度達到2.5mm~5mm
· 數據采集頻率：數據采集與處理間隔自定義設定，數據輸出頻率可達1Hz
· 設備功耗低：<3W
· 工業級防護：全密封防水、防塵，防護等級達到IP67；
· 實時監測：野外24小時不間斷無人值守自動監測
· 安裝方式：結合現場實際情況，可選擇多種按照方式
3、邊坡雷達
· 測量精度高：優于0.01mm
· 適應復雜環境：受粉塵與光線影響小
· 現場部署：設備僅需單人操作，架設部署時間短
· 數據平臺：可根據客戶需求進行定制，使用基安云或獨立運行
· 工業級防護：全密封防水、防塵，防護等級達到IP 68；

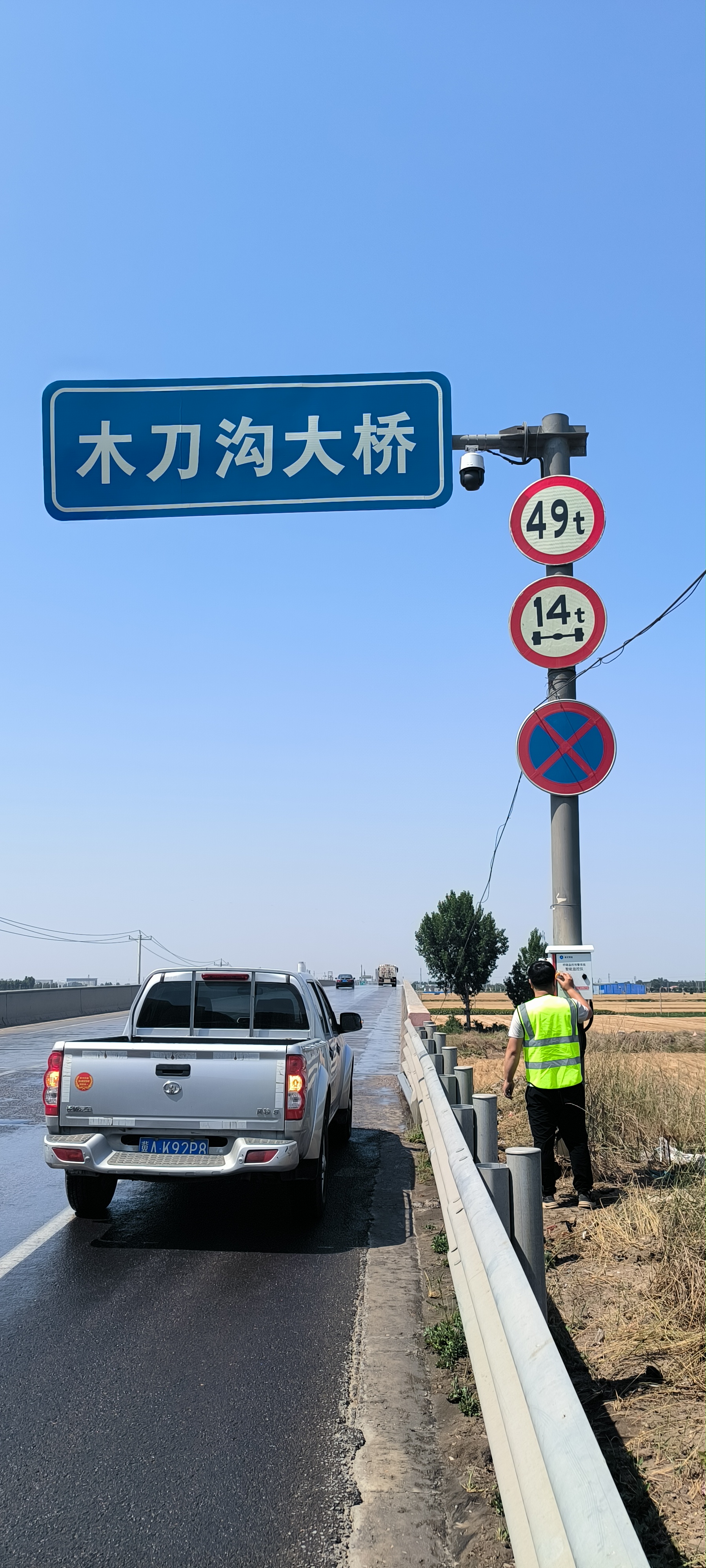

4、AI視頻
· 分辨率：通常要求分辨率≥4K，幀率≥25fps，支持夜間紅外成像。
· 目標識別：基于深度學習算法，實時識別山體裂縫、落石、泥石流堆積物等特征。
· 行為分析：通過圖像序列分析地表位移速度、土體滑坡、橋梁結構位移等現象，判斷災害發生概率。
· 數據傳輸：使用多種網絡格式，確保各類環境下信號穩定傳輸。
· 存儲方式：支持云存儲和本地存儲，存儲擴展可達64G。
· 防護等級：要求防護等級IP67，適應暴雨、沙塵等惡劣環境。
5、氣象環境監測（雨量計）
· 量程：有效壓電面板尺寸大于φ200mm，最大可測量8mm/min降雨雨強
· 精度：精確到秒的降雨時長監測、估算最大對地面沖擊估算、估算雨滴直徑、降雨強度分布、降雨起始時間；
· 數據AI校正：.自動水平校正，遠程設置采集頻率及上報周期
· 工作溫度：-40~+80°
· 自動清洗： 接觸面為弧形設計結構，表面采用特氟龍抗污防粘涂層，雨水一沖即凈，長時間使用也無需人工現場清理；
· 工作電壓：四線制DC 6-28V，推薦12V DC
· 工業級防護：防雷電防干擾、防護等級IP66

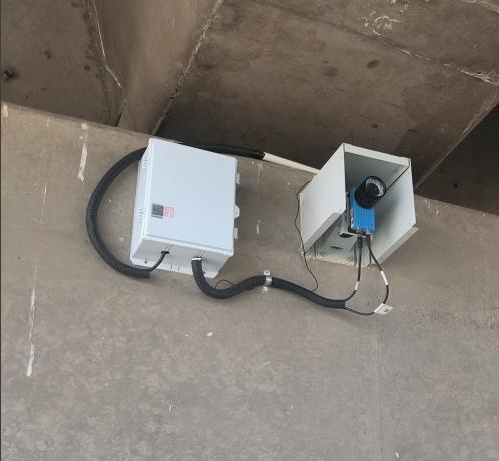

6、光電撓度儀
· 監測距離：0-500m（任意設定可見即可測）、 標靶波長850nm/無源；
· 測量精度：±0.2mm （距離50m）；
· 位移分辨率：0.01像素實際值——鏡頭焦距、監測距離以及傳感器像元大小有關；
· 采集頻率：30Hz；
· 供電方式：市電交流220V /太陽能；
· 功耗：主機功耗5W 、標靶功耗：3W/15W ；
· 防護等級：IP67；
· 工作環境：工作溫度－40-+85C ,內置恒溫模塊、 環境濕度95% ；

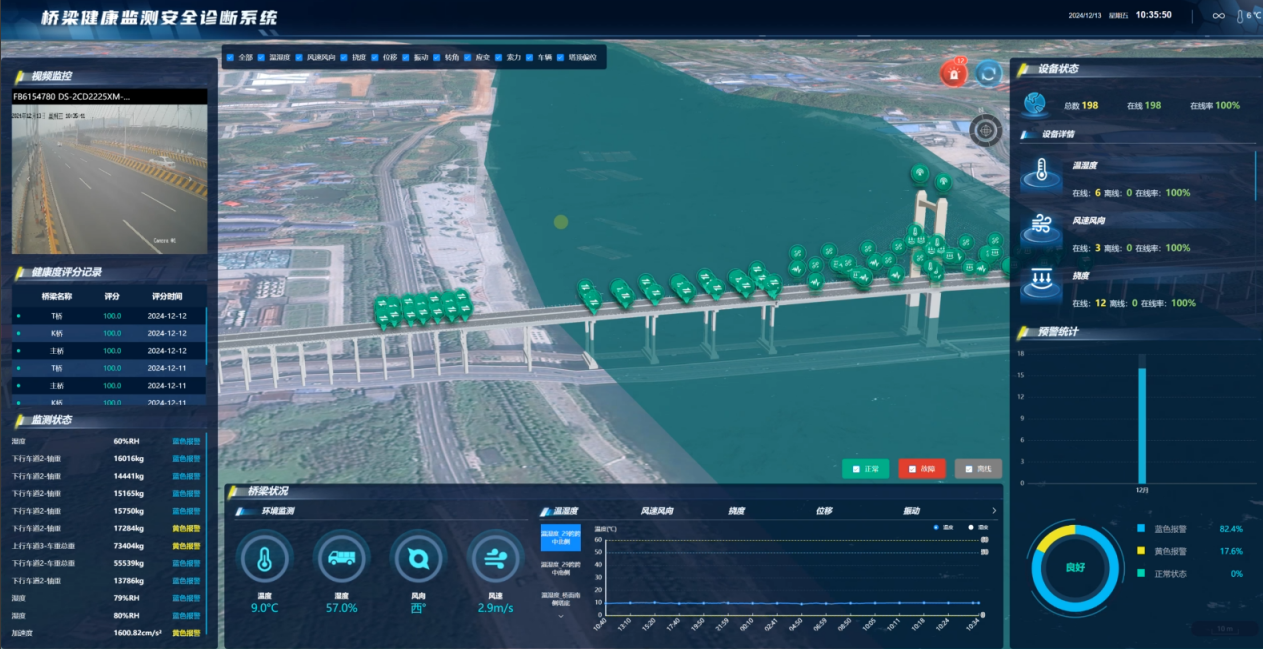

（二）監測系統功能
地質+結構綜合監測與預警系統平臺融合了物聯網及多傳感器自組網系統，針對氣候氣象環境及誘發的一系列次生災害，實現實時的結構應力、位移等參數變化監測及傳輸，建立了綜合監測及預警系統平臺，對監測數據進行存儲、管理、統計、分析和發布，從而在災害發生前、發生時、發生后進行層層預警，保證預警信息的及時性和準確性，為防災減災提供技術支持。

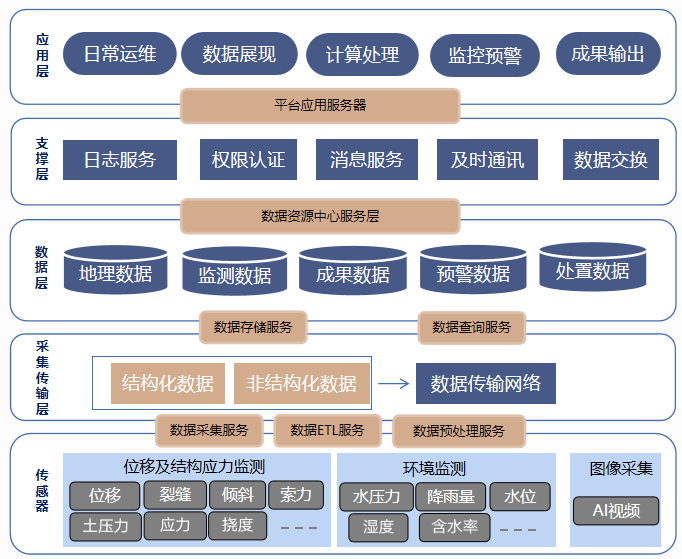

1、監測預警系統組成
中交路橋科技地質+結構綜合監測與預警系統平臺主要由現場監測設備、數據采集設備、數據通信系統、大數據存儲及分析系統、監控中心等模塊組成，并通過監測預警平臺將泥石流災害信息進行呈報，用戶終端設備對災害信息進行播報預警，為災害報警、人員疏散撤離提供即時信息。系統構架分為傳感層、傳輸層、平臺層、應用層：
· 傳感層：由GNSS、邊坡雷達、光電撓度儀、AI視頻、雨量計、含水率、裂縫計等高精度采集傳感器組成，及時采集不同影響因素的動態變化特征。
· 傳輸層：由專用RTU與5G、LoRa等不同環境下的無線傳輸網絡組成，實時讀取處理各類傳感器的數據，并通過無線的方式發送至系統平臺。
· 平臺層：主包括數據管理、訪問權限認證、預警管理等多個模塊。
· 應用層：主要包括系統平臺的日常運維、監測數據的實時動態展示、數據的處理、預警處理及成果報告的輸出等模塊。
2、系統主要功能
（1）災害影響參數采集功能
可采集不同類型傳感器的實時監測參數，包括降雨量、結構位移、土壤含水率、孔隙水壓力、地表水平及豎向位移等動態數據。
（2）預警功能
能夠?qū)崿F(xiàn)單參數或多參數預警，預警值的大小結合工程情況確定。單參數超過告警閾值或多個參數同時變化較大時，一旦變形量超過設定值，管理平臺會以短信、郵件等形式通知用戶，并發出報警信號，并自動向上級預警。
（3）管理功能
具有工程信息、監測設備、監測數據處理及分級管理等功能。
（4）存儲功能及查詢
緊急或意外斷電情況下存儲功能，保證掉電數據不丟失；數據庫可以存儲歷史數據，并實現實時查詢。
（5）AI數據分析功能
各種實時監測數據變化特征的多種格式展示及數據報表，供趨勢變化分析。
（6）擴展功能
具備良好的兼容功能，支持多類型接口與上級系統挺對對接。
三、中交路橋基安智能（硬件）+基安云（系統）系列平臺
中交路橋科技是專業從事地質災害、橋梁隧道工程、城市生命線安全工程、礦山邊坡、水利大壩等工程檢測監測與預警、數字智能化研發為一體的復合型高新技術集團企業，積極響應國家智慧化、數字化戰屢，在工程安全監測領域擁有自研核心產品與多場景監測平臺，實現了工程災害調查、災害因素分析、設備選型、監測平臺等一體化的綜合解決方案。公司基安智能系列產品及基安云系列平臺在橋梁、隧道、公路邊坡、大型建筑結構、基坑、礦山、大壩等工程領域已經經過了驗證，在400多座橋梁、隧道、邊坡等場景取得了良好的應用，保證了工程的運行安全。
