隧道襯砌質量檢測作為評價運營隧道襯砌現狀的必要手段，是隧道維修、加固的重要前期工作。影響隧道襯砌質量安全的因素很多，其中襯砌裂縫是最為常見的病害，裂縫產生機理涉及圍巖形變、襯砌質量、環境腐蝕等，如果不及時檢測并治理，后期會嚴重影響隧道的運營安全。因此，中交路橋科技結合以往的工程現場經驗，分析裂縫產生的原因及識別技術。
一、襯砌裂縫產生的原因
隧道襯砌裂縫是最為常見的襯砌病害，產生的原因很多。隧道圍巖壓力釋放變形、地基不均勻沉降、圍巖變形或松動導致襯砌受力不均；襯砌施工質量問題，混凝土配合比不當、振搗不密實、養護不到位導致襯砌強度不足；外加荷載作用，長期車輛荷載反復作用、超載車輛頻繁通行使襯砌產生疲勞裂縫；襯砌環境因素引起的材料劣化、混凝土碳化、鋼筋銹蝕、凍融破壞導致襯砌結構性能下降；溫度與濕度變化，晝夜或季節溫差引起襯砌熱脹冷縮產生溫度裂縫，地下水侵蝕等。這些因素都是引起襯砌裂縫的內因，也是加速裂縫發展的主要因素。
二、襯砌裂縫危害
隧道襯砌裂縫危害也很多，不過不進行針對行的治理，會影響隧道安全。裂縫會損害襯砌的整體性，襯砌因裂損變形而侵限；襯砌對圍巖的支護能力削弱,不能有效地約束圍巖使之保持穩定,因此可能發生掉塊傷人,砸壞過往車輛或產生突然坍塌,中斷行車等危險；裂縫漏水,造成更為嚴重的隧道水害；隧道仰拱或整體道床裂損影響隧道內的線路質量,使行車速度受到限制或危及行車安全；在圍巖中含有瓦斯等有害氣體時,有害氣體將經由襯砌裂縫處散逸至洞內而產生危害。
三、裂縫病害檢測
隧道襯砌裂縫是引起隧道內滲水、掉塊等病害的原因，隧道內出現裂縫會嚴重影響隧道的行車安全和使用壽命，因此必須對隧道內裂縫進行識別，傳統的襯砌裂縫檢測效率低、耗時耗力，檢測質量受人為影響因素較多，不能反映襯砌的質量。
1、襯砌列放采集車

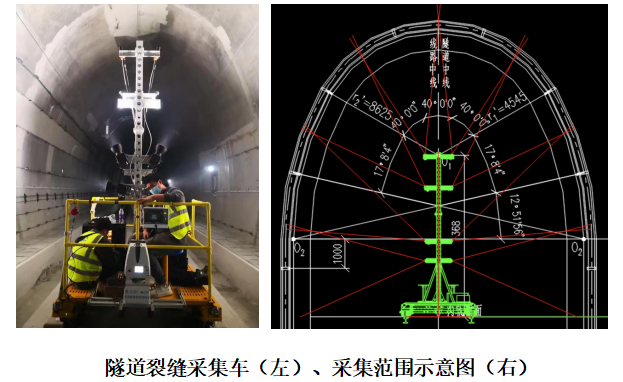

融合現代先進技術的隧道裂縫采集車，從上到下分別為圖像采集器、工控機和動力行進裝置，在沿著軌道行駛過程中，不斷進行拍攝，這些圖像需要連續而非間隔，這就要求相機拍攝時的頻率與采集車的行進速度相匹配，能夠大大提高檢測效率，保證檢測質量。
數據采集設備包括圖像采集相機、補光燈、采集服務器、編碼器、顯示器、電源等。采集車的行駛速度一般需要滿足10km/h，在同等條件下，采集車行駛速度越慢，對線陣相機拍攝頻率的要求就越低，實現隧道表觀數據的快速采集，采集精度為0.2mm。
2、基于AI的的隧道裂縫檢測算法

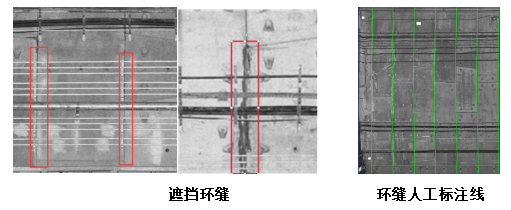

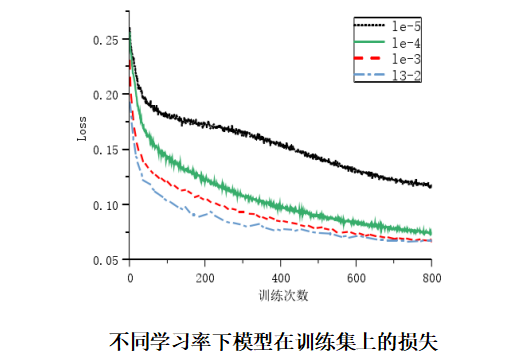

隧道工程環境復雜，內壁上識別障礙物較多，襯砌裂縫容易受到纜線、照明燈等物體的遮擋，干擾裂縫的檢測，增加了特征提取的難度，基于 Pytorch 深度學習框架的改進的 YOLOv5 模型，利用深度卷積神經和 GPU 等并行計算，實現隧道裂縫AI檢測。AI識別模型訓練過程中分別設置初始學習率為 1e-2、1e-3、1e-4、1e-5 并對相應的訓練結果進行對比，選取最佳的學習率，使用上述學習率訓練模型時訓練集上的損失曲線如圖所示。
模型訓練學習率為 1e-2 時收斂速度較快，但訓練過程損失波動較大，1e-3 時收斂速度較快，且效果最好，學習率繼續減小時訓練效果沒有明顯提升，且收斂速度較慢，因此學習率選擇 1e-3。
3、基于圖像處理的裂縫特征提取和計算

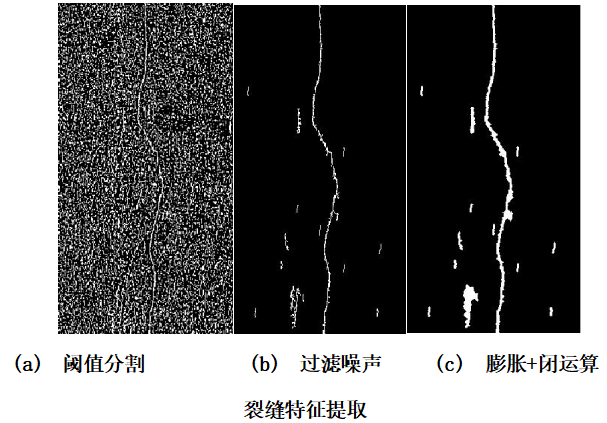

在深度學習目標檢測模型輸出分類和裂縫位置信息的基礎上，采用基于形態學運算的方法，去除噪聲后，對裂縫區域進行特征提取，得到比較完整的裂縫信息。
4、裂縫量化指標計算
選取裂縫的長度、寬度、面積 3 個指標，根據隧道襯砌裂縫等級標準進行處理。
(1) 裂縫面積的計算
裂縫的面積是最基礎的評價指標，對隧道的安全評估具有重要意義。 裂縫的面積采用統計像素點數量的方法，即統計連通域內像素點的總和。對于經過形態學處理的二值圖像，背景像素值為 0，裂縫像素值為 1，統計每個連通域中灰度值為 1 的個數，即 f(x,y)=1，為該條裂縫的面積，計算公式如下式所示。
(2) 裂縫長度的計算
裂縫的長度是最重要的指標，反映了裂縫的延伸情況，長度越長，說明延伸越嚴重，可能造成的后果也越惡劣。根據裂縫細長形狀的特點，將剔除毛刺后的骨架長度作為裂縫的長度，而骨架的長度可以計算為
其中，n 和 m 分別表示骨架上非 0 像素點之間的距離為 1 或個像素點間隔，如圖所示：
(3)裂縫寬度的計算
裂縫的寬度對隧道施工安全具有重要的意義，是評估隧道安全的重要指標。平均寬度采用裂縫的面積與長度的比值，如下式所示，即連通域面積與股價長度的比值：
5、裂縫識別成果
項目實驗利用隧道工程20張圖像提取的特征向量組作為一個序列向量組，使用雙向RNN網絡對特征向量組進行整合，使得單張圖像的特征中不僅僅包含圖像的特征信息，同時也包含相鄰圖像的特征信息，識別精度0.2mm，大大提高了人工裂縫檢測效率。
四、中交路橋科技隧道安全檢測方案
中交路橋科技有限公司是專業從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業。技術人員涉及鐵道工程、城市道路與公路、橋梁工程、隧道工程、建筑工程、水利工程、工程物探、安全技術、電力、信號、集成電路、智能科學等專業。
在運營隧道質量安全檢測方面具有較強的理論基礎及工程經驗，已經完成近百座隧道工程的襯砌裂縫、背后空洞、鋼筋位置等檢測，并提供了科學的病害治理方案，保障隧道工程運營安全，為隧道安全運營與管養提供科學依據。
