InSAR（Interferometric Synthetic Aperture Radar，合成孔徑雷達干涉測量）是一種基于主動式微波遙感的空間對地觀測技術，憑借其可以穿過大氣層，全天時、全天候獲取監測目標等特性，克服了傳統大地測量技術需要人工野外布點、空間分辨率低、成本高等缺點。通過分析同一地區兩幅或多幅SAR（合成孔徑雷達）圖像的相位差，獲取地表的高程信息或形變數據，已在地表形變監測、DEM生成、滑坡、火山活動、冰川運動、人工建筑物形變信息提取等多種領域展開了成功應用。
一般的衛星數據包括：Sentinel-1（歐空局）、ALOS-2/4（日本）、RADARSAT（加拿大）等，提供不同重訪周期和分辨率的數據。目前國內常采用Sentinel-1（哨兵1號），該衛星采用全球覆蓋設計，覆蓋了中國全境（包括陸地和近海），其C波段雷達具備全天候觀測能力，尤其適合地形復雜、多云多雨的山區高速公路邊坡監測。
一、關鍵技術原理、類型及關鍵處理流程
1、關鍵技術原理
（1）?干涉相位信息提取
InSAR技術通過合成孔徑雷達（SAR）獲取同一區域的兩幅或多幅雷達影像，通過計算其干涉相位差，解析地表形變信息。相位差包含地表高程變化與微小位移（毫米級精度），適用于滑坡、地面沉降等地質災害監測。
干涉相位公式為：ΔΦ=4π/λ·Δr。其中，ΔΦ為相位差，
（2）?差分干涉測量（D-InSAR）?
通過去除地形相位、大氣延遲相位及噪聲相位，提取地表形變信號。例如，地震前后SAR影像的差分處理可獲取同震形變場，形變精度達厘米級。
2、關鍵技術分類
（1）?時序InSAR技術?
?PS-InSAR?：利用永久散射體，如建筑物、巖石等固定物的高相干特性，實現長期微小形變監測，一般年均位移量≥5mm，比較適用于城市沉降與礦山邊坡穩定性分析。
?SBAS-InSAR?：基于短基線集技術，通過多主影像組合減少時空失相干問題，適用于大范圍、低相干區域的形變監測，對植被覆蓋區具有較強的識別能力。
（2）?多頻段與多平臺數據融合
C波段（如Sentinel-1）、L波段（如ALOS）雷達數據互補，C波段適用于短期高頻監測，L波段穿透性強，適合植被覆蓋區。
3、監測流程優化
（1）?數據預處理
軌道校正與配準：消除衛星軌道誤差與影像幾何偏移，確保干涉對空間一致性。
相位解纏：通過最小費用流算法恢復真實相位，解決相位模糊問題。
（2）?誤差抑制技術?
?大氣校正?：利用氣象數據或MEMS算法（如Weather Research and Forecasting模型）估計大氣延遲相位，降低其對形變解譯的影響。
?多視處理?：通過空間平均減少斑點噪聲，提升信噪比。
二、技術優勢與應用前景
1、?高精度與大范圍覆蓋?
InSAR可覆蓋數千平方公里區域，單次監測分辨率達米級，支持區域性災害普查與重點區域精細化監測并行,米級形變監測精度（如上海地鐵沉降監測案例），遠超傳統測量手段。
2、?全天候與動態監測能力?
突破光學遙感受天氣影響的局限，實現雨雪、夜間等復雜環境下的連續監測,時序InSAR技術（如SBAS、PS-InSAR）支持長期形變趨勢分析，捕捉災害演化規律。
3、?多源數據融合應用?
結合地質勘探數據（鉆孔、物探）與BIM模型，構建“空-天-地”一體化監測體系，提升模型預測可靠性,與物聯網傳感器（應力、滲壓）聯動，實現地下工程結構健康狀態的實時動態評估。
4、?當前技術瓶頸?
(1)?大氣延遲干擾?：電離層與對流層延遲導致相位誤差，需通過氣象數據校正或多頻InSAR技術改進。
(2)?數據解譯復雜性?：非專業人員對干涉相位圖、形變速率圖的分析存在門檻，需開發自動化解譯工具。
三、核心應用領域

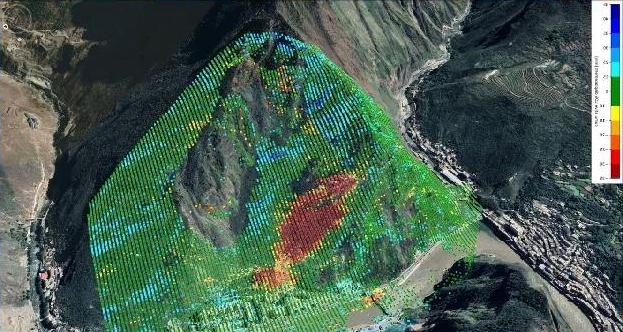

1、?滑坡監測與預警?
通過時序InSAR技術捕捉山體、邊坡的毫米級形變信號，識別潛在滑坡區域（如巖層位移速率≥5mm/年），結合機器學習算法預測災害發生概率。在礦山邊坡應用中，InSAR可監測采空區地表沉降與邊坡穩定性，預防坍塌事故。

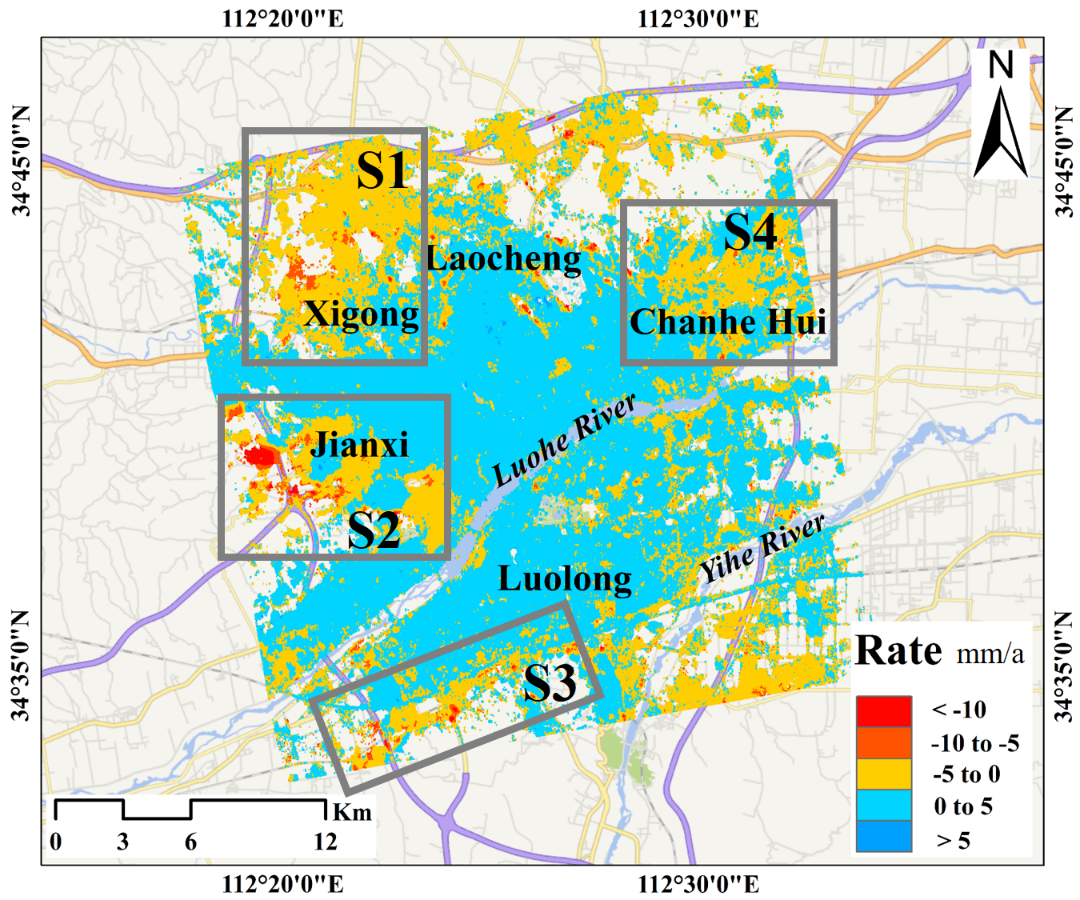

2、?城市地面沉降監測?
針對地下水超采、地鐵施工等誘因，InSAR可獲取城市區域大范圍沉降時序數據，支撐城市規劃與基礎設施保護。融合GNSS與光纖傳感數據，提升沉降監測精度（誤差≤2mm）。
3、?地震與斷層活動分析?
利用InSAR技術反演地震同震形變場（如汶川地震形變監測），解析斷層滑動分布特征，輔助地震災害評估。長期監測斷層緩慢形變（年均位移量＜1cm），預測潛在地震風險。
4、?基礎設施形變監測?
監測輸油氣管道沿線地表形變（如Radarsat衛星影像分析），識別地質災害隱患區域（如塌陷、滑坡），提升管線安全防護能力。評估橋梁、高速公路等大型工程的地基穩定性，預警路基沉降與結構變形。

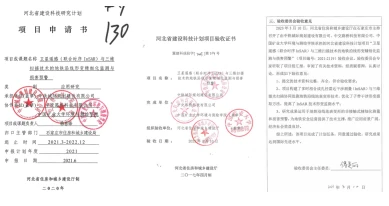

科技成果評定
四、中交路橋科技InSAR技術積累
中交路橋科技有限公司是專業從事工程檢測監測、地質災害檢測預警、城市沉降檢測預警、城市生命線工程安全監測預警、數字智能化研發為一體的復合型高新技術集團企業。在InSAR應用方面具有較強的科研實力及工程應用經驗，公司科研項目《聯合時序 InSAR 與三維掃描技術的地鐵沿線形變精細化監測與損害預警》獲得河北省科學技術廳相關專家國際領先的認證。公司參與的《北斗協同InSAR城市基礎設施智能監測裝備研發與全生命周期管控關鍵技術》項目獲得中國衛星導航定位協會科學技術二等獎。
科技進步獎證書
