中交路橋科技是從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業。
橋梁是公路或城市道路的重要組成部分，作為跨越障礙（如河流、山谷）的關鍵構造物，直接關系到道路網絡的連續性和通行效率，其重要性體現在連接交通、保障安全及促進區域發展等方面。橋梁經過長期負荷使用，橋梁結構難免會因各種原因發生損傷，從而降低橋梁的安全性能，因此，需要采用有效的技術手段進行橋梁結構健康監測和評定其安全狀況，并且及時修復和控制結構損傷，保障行車安全，延長橋梁使用壽命。
中交路橋科技橋梁結構健康監測系統由物聯網（傳感器）系統、數據傳輸與處理、結構分析與評估系統、預警系統等組成。綜合多個學科領域的橋梁結構監測系統，根據橋梁結構特點以及潛在的風險因素，構建橋梁健康監測傳感網，可連續地、實時地、在線地對結構“健康”狀態進行監測和評估，及時發現橋梁結構健康的安全隱患，確保運營安全，為運營管理單位提供橋梁養護管理輔助決策。
1、物聯網系統

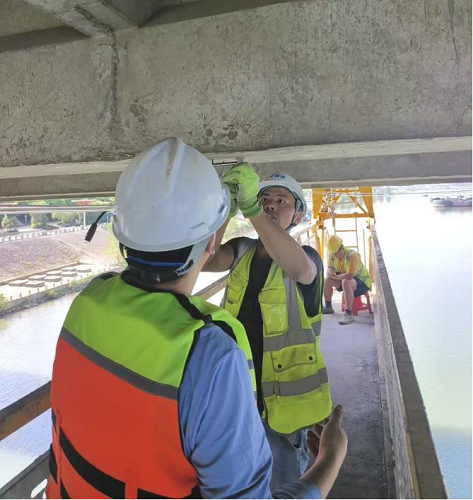

橋梁健康監測傳感器系統的選擇應與監測項目相匹配，一般包括：
（1）環境監測設備：主要目標在于監測橋梁所處的氣象環境及物理化學環境等。所使用的傳感器有:電阻式溫度計、濕度計、酸性氣體監測儀、酸堿度(PH值)傳感器、鋼筋銹蝕監測裝置等。

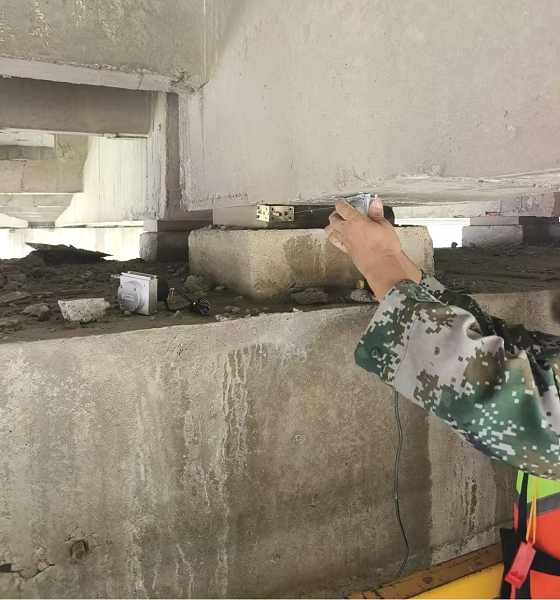

（2）位移監測傳感器：用于監測橋梁各部位的靜態位置和靜態位移等。所使用的傳感器有:位移計、傾角儀等。
（3）結構靜、動力反應監測傳感器：用于監測橋梁在溫度、不均勻沉降及荷載等作用下的應力、應變等反應，解決可靠性評估中的效應監測問題。常用的傳感器有:應變傳感器、拉壓力傳感器等。
2、數據傳輸與處理

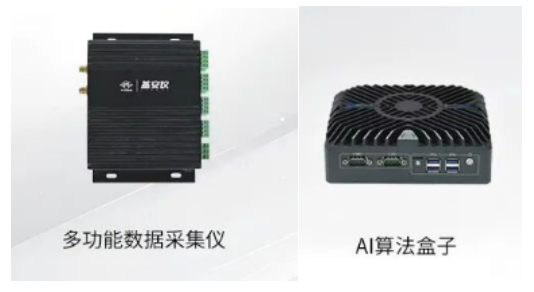

橋梁健康監測數據傳輸與處理主要包括外場數據采集計算機系統、通訊傳輸光纜等。外場數據采集計算機系統對被測物理量量測結果進行預處理(如量測結果的修正換算，主應變計算等)并形成數據文件，通過通訊光纜傳輸至管理指揮中心。
（1）數據傳輸系統
數據傳輸是物聯網系統中非常重要的環節，它涉及從工程結構變化現場物理設備或傳感器到云平臺、或服務器的數據流動。中交路橋科技數據傳輸系統可以通過多種通信技術和網絡協議進行，包括Wi-Fi、Zigbee、LoRa，NB-oT、5G等，這些技術和協議的選擇通常依據應用場景、設備類型、傳輸距離以及帶寬要求等因素來決定。
（2）數據處理系統
數據處理體統融合本地邊緣計算、多模多頻高精度算法、AI算法等，對監測進行初篩，剔除異常數據，只保留有效數據，通過相關性系數計算與分析、共線性診斷等綜合評價橋梁監測指標變化量，并預測變化趨勢，保障橋梁運營安全。
3、結構分析和評估系統

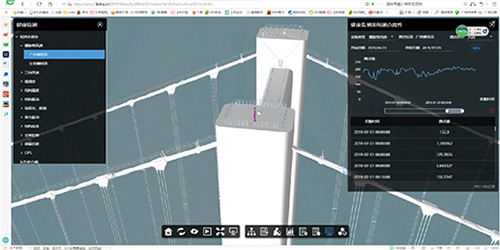

針對監測物聯網數據，結構分析和評估軟件系統對接收的數據進行分析和評估，評估橋梁結構安全狀態和對結構出現超安全警戒狀態及時提出預警的目標。核心功能包括物聯網數據的統計分析，多種結構損傷識別方法，結構有限元模型修正方法，多維書結構安全評定，多級、多維度預警水平和預警系統。

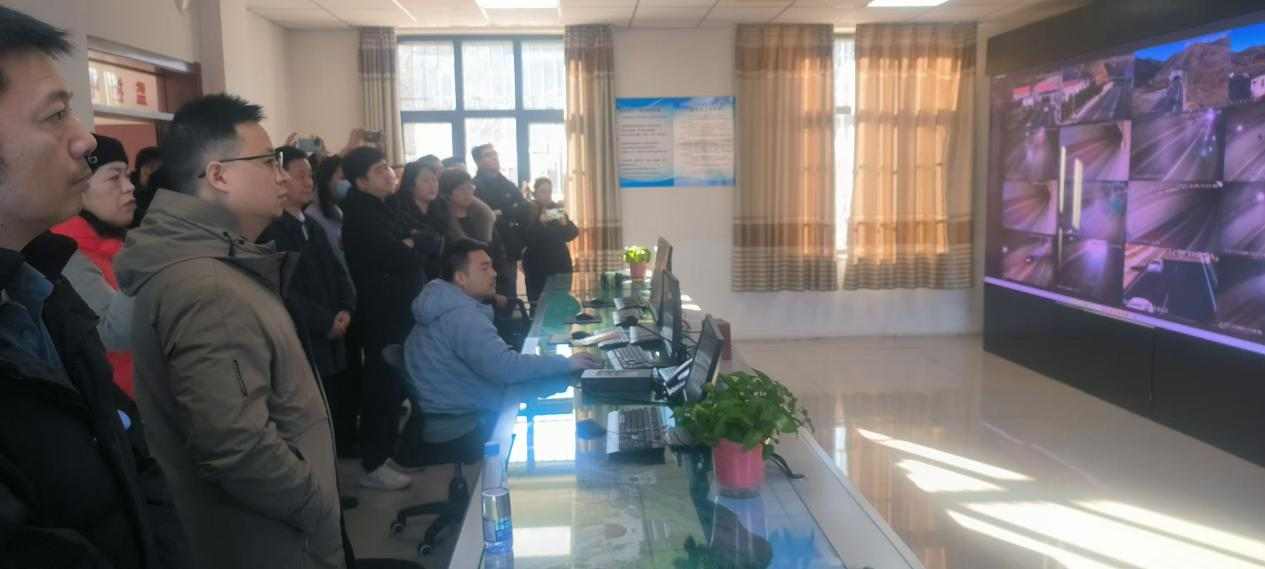

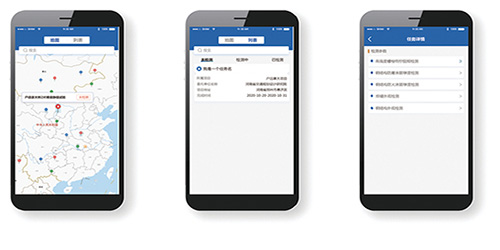

4、監測預警平臺
根據預警模型估算的基礎設施病害程度，將預警級別分為不同級別，以聲光方式提醒監測及通行人員：
（1）初級預警人員注意該設施病害程度的變化；定期進行跟蹤監測；
（2）高級預警提醒監測人員應及時將有關情況通知上級管理人員，上級管理人員應與養護部門溝通，對高速公路基礎設施進行養護施工。
5、結語
中交路橋科技橋梁結構健康監測系統可兼容國內各類主流傳感設備，將監測數據實時采集、存儲、分析管理、二次開發應用，實時將預警信息反饋給用戶，并提供相應的監測報告和解決方案，滿足用戶對公路運維、管養需求。
