中交路橋科技是從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業。

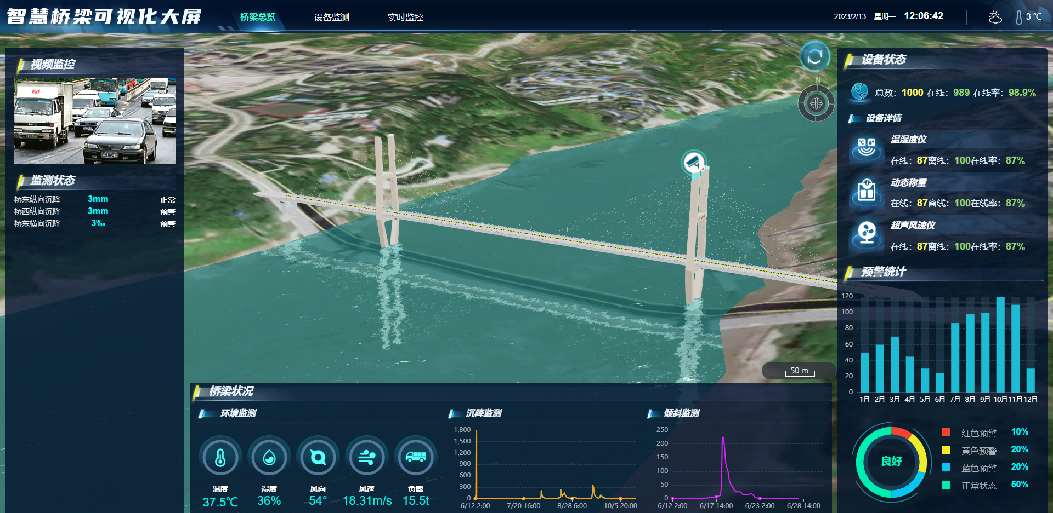

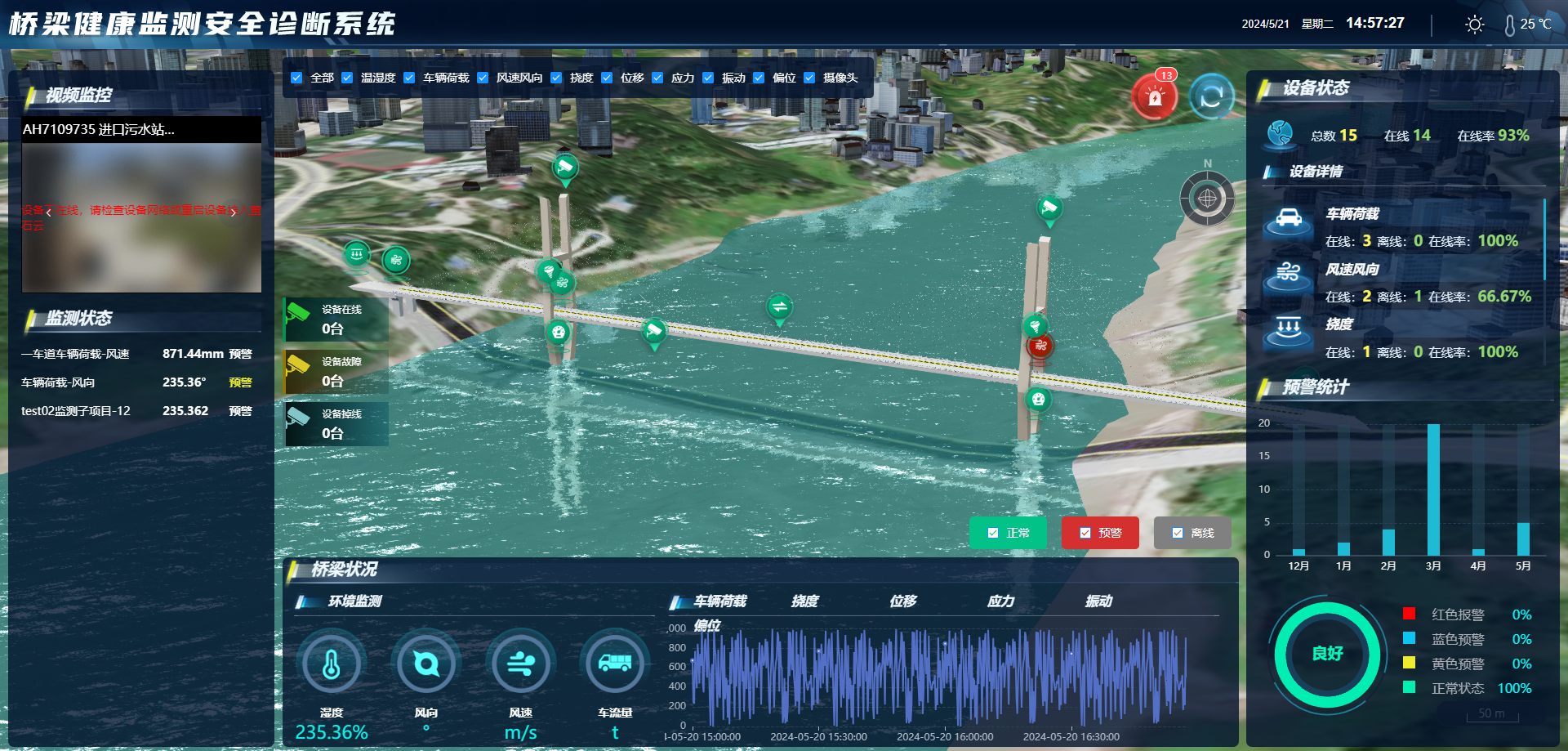

中交路橋科技橋梁結構健康監測系統由數據收集與傳輸模塊、信息處理與管理模塊、智能結構預警模塊以及用戶管理模塊等部分構成。其中，數據采集傳輸模塊在整套體系中承擔著銜接上下游的關鍵職能，通過對硬件設施與數據采集傳輸軟件的雙重解析，為橋梁健康監測體系提供基礎數據源支持與遠程交互響應能力。
數據采集環節依托嵌入式采集設備完成，該類設備的核心功能是對傳感器輸出信號進行調理優化：先將原始信號調制為標準格式，經濾波降噪處理后，通過模數（A/D）轉換將模擬量轉化為數字量，最終計算機可通過串口或以太網接口完成傳感器數據的實時采集。橋梁健康監測的核心監測維度涵蓋四大類—環境參數、外部作用荷載、結構形態變化及結構力學響應，數據采集設備的選型需綜合考量橋梁結構靜力特征、動力特性、環境適配性及傳感器響應靈敏度等關鍵因素。
中交路橋科技數據采集與傳輸軟件分析
1、數據采集軟件
軟件系統采用C#語言結合WinForm框架進行應用程序設計。該數據采集軟件通過以下兩種途徑與硬件系統通信，實現傳感器的自動檢測與控制：一是利用SerialPort控件基于串口通信協議與硬件交互；二是借助SocketAPI通過網絡通信協議完成數據傳輸。
2、采集數據預處理
針對連續異常數據，軟件通常難以自動識別；對于離散的單點異常數據，系統采用均值剔除算法進行處理。該方法通過計算當前連續時間序列內100個監測值的滑動平均閾值K，實現對異常值的篩選與剔除。
3、數據傳輸軟件
數據傳輸軟件具備自動存儲、離線備份、自動傳輸及遠程召測等功能。該軟件與數據服務器之間的通信基于MQTT協議開發。MQTT作為一種面向物聯網的輕量級網絡連接協議，依托TCP/IP網絡實現數據的高效采集與傳輸。
在硬件系統設計方面，結合橋梁結構特點及測點空間分布規律，中交路橋科技提出融合集中式與分布式優勢的一中心多站點采集架構，既保障了數據采集的集中管理，又提升了測點覆蓋的靈活性與擴展性。所采用的平均值剔除預處理算法，以簡潔高效的方式實現了單點異常數據的精準過濾，顯著增強了系統的抗干擾能力與穩定性。該數據采集與傳輸子系統已在多個實際工程項目中經過長期穩定運行驗證，其運行表現充分證明，系統在數據采集精度、傳輸穩定性及環境適應性等方面均能滿足橋梁健康監測系統的核心技術要求，為橋梁結構的安全評估與運維決策提供了可靠的數據支撐。
中交路橋科技依托勘察、檢測（含特檢）、設計等傳統行業能力，可提供“檢、診、修、應”的全生命周期綜合一體化服務，推動城市安全風險管理技術創新、模式創新、應用創新，提升城市安全運行風險隱患發現、防范、化解、管控的智能化水平，為推動城市安全發展提供堅實保障。在邁向智慧城市的新時代征程中，中交路橋科技有限公司將始終堅守安全底線，不斷完善和優化城市安全運行綜合服務平臺，為城市的平穩運行貢獻科技力量。
