一座大橋的安全存續，離不開一套精準、高效的“感知系統”，而數據采集與傳輸模塊，就是這套系統的“神經中樞”——它一頭連著橋梁現場的各類采集設備，一頭對接監控中心的核心軟件，是打通數據從獲取到分析的關鍵中轉站，更是守護橋梁結構安全的“第一道防線”。在這一領域，中交路橋科技憑借多年橋梁工程技術積淀，將專業工程經驗與智能監測技術深度融合，讓數據采集與傳輸更精準、更可靠，為各類橋梁健康監測項目 筑牢技術根基。而今天我們要探秘的，正是這個系統的“中樞指揮官”：數據采集與傳輸模塊。

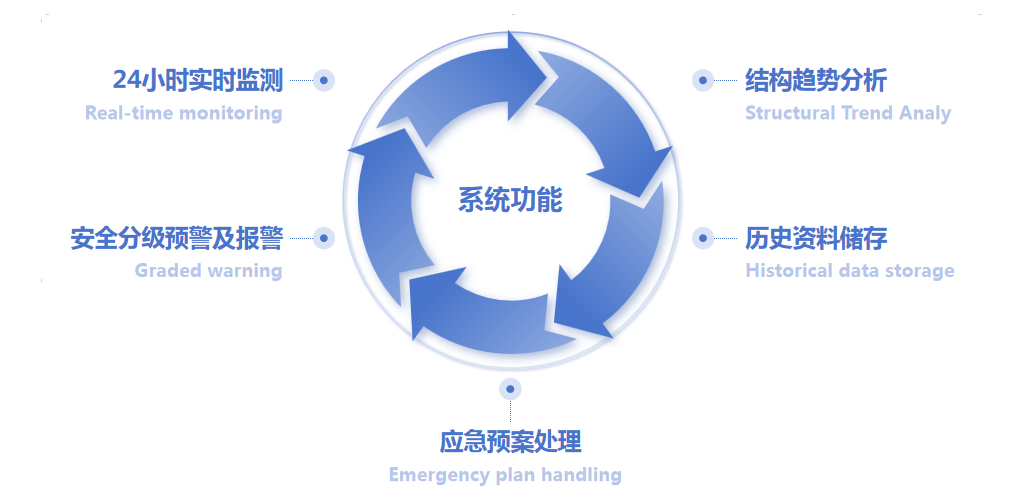

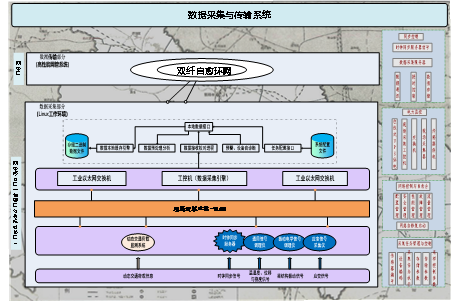

這套“神經中樞”并非單一設備，而是一個完整的子系統，核心包含信號采集設備、本地?cái)?shù)據存儲、通信交換機設備和供電保障等關鍵組成，細究起來，還涵蓋了振動信號采集儀、通用采集儀、振弦采集器、串口模塊等各類專用設備。從技術層面來說，它處于TCP/IP參考模型的網絡接口層與網際層，相當于整個監測系統的“數據搬運工”，而中交路橋科技在設備選型、系統搭建上的嚴格把控，讓這個“搬運工”不僅高效，更能抵御復雜戶外環境的考驗——其選用的工業以太網交換機為核心傳輸設備，自帶網關功能，可實現防電磁干擾、防靜電、抗雷擊、抗干擾，完美適配橋梁戶外復雜的工作場景。
一、功能設計：細節拉滿，守住數據精準底線
數據的精準度，直接決定了橋梁健康監測的有效性。中交路橋科技在設計數據采集與傳輸模塊的功能時，始終以“精準、穩定、可靠”為核心，從每一個細節入手，規避數據誤差，保障傳輸暢通：
（1）針對性解決信號干擾問題：傳感器輸出的電信號類型多樣，易受外界干擾出現噪聲、偽信號，影響監測精度。為此，我們專門采取信號屏蔽、規范接地等技術措施，同時為傳感器配備匹配的信號調理器，最大限度降低系統模擬信道的噪聲干擾，讓采集到的每一組數據都真實、有效，為橋梁健康分析提供可靠依據。
（2）實現數據實時采集與緩沖：數據采集站不僅具備信號調理功能，還預留了一定的數據緩沖容量，既能實現數據的實時采集，又能避免因傳輸暫時中斷導致的數據丟失，確保數據采集不脫節、不遺漏。
（3）搭建可靠的傳輸網絡：采用工業以太網技術，選用光纖冗余環網，在大橋外場采集設備與內場監控中心之間建立起“無縫連接”，哪怕遇到復雜天氣或突發情況，也能保障網絡通訊暢通無阻，讓數據快速、穩定傳輸至監控中心。
二、采集與傳輸軟件設計：硬核技術，撐起系統高效運轉
如果說硬件設備是“神經中樞”的骨架，那軟件設計就是它的靈魂。中交路橋科技結合多年橋梁監測項目經驗，打造了適配性強、功能全面的采集與傳輸軟件，既滿足專業監測需求，又兼顧操作便捷性，讓整個模塊的運轉更高效、更可控。
（1）功能分析：全方位覆蓋，兼顧精準與便捷
采集終端軟件雖不直接與用戶交互，卻承擔著數據采集、存儲、交互的核心任務，在終端硬件采集器與傳感器的支持下，穩穩撐起整個數據采集環節的運轉，其核心功能涵蓋8大方面，每一項都貼合橋梁監測的實際需求：
① 規范采集與通訊標準：統一數據采集模式、網絡協議、采集策略和通訊接口，避免因標準不統一導致的數據混亂，確保不同設備、不同測點的數據能夠高效融合。
② 完善的數據管理機制：具備完整的數據采集與召喚功能，同時支持采集點工作工況的查詢和統計，讓工作人員能夠?qū)崟r(shí)掌握采集設備的運行狀態，精準把控?cái)?shù)據采集全流程。
③ 靈活的配置加載功能：可自動讀取配置文件中的系統信息，根據配置動態生成數據采集、處理線程及數據存儲區域，適配不同橋梁、不同監測場景的需求，無需反復調試。
④ 精準計時保障：提供高精度計時功能，為數據召喚、線程調度、數據處理等各項任務提供精準時間信息，確保各環節協同運轉，避免因時間偏差導致的數據錯位。
⑤ 定期數據召喚：依托精準計時功能，根據配置信息定期召喚各采集點的數據，確保數據采集的連續性和規律性，為橋梁健康趨勢分析提供完整的數據支撐。
⑥ 數據接收與處理：快速接收采集點上送的數據，完成數據清洗、整理等處理工作，并將處理結果存入對應存儲區域，為后續分析、展示提供便捷。
⑦ 臨時數據暫存：對采集到的數據進行臨時存儲，并詳細記錄相關信息，避免因傳輸異常導致的數據丟失，進一步提升系統的穩定性。
⑧ 工況實時發布：實時查詢、記錄采集點設備的通訊工況，并將工況信息同步發布到網絡，供界面展示、后臺分析等系統調用，方便工作人員及時發現設備故障、通訊異常。
除此之外，軟件平臺的配置文件還支持對采集終端任務的靈活設置，核心設置項包括5類，每一項都經過中交路橋科技的專業優化，貼合橋梁監測的實際需求：
① 采集模塊采樣率：可根據監測需求靈活設置，確保采集到的數據能夠精準反映橋梁結構的細微變化；
② 采集通道屬性：為每個采集通道分配唯一ID，作為采集信號在整個監測系統中的專屬標識，避免數據混淆；
③ 采集信號閾值與故障標志位：設置信號最大、最小值閾值，一旦超出閾值，自動標記故障，方便工作人員及時排查隱患；
④ 單位換算系數：精準設定電信號與原始物理信號的折算關系，將采集到的電信號快速轉換為可直接分析的物理信號數據，提升工作效率；
⑤ 數據存儲格式與存儲模式：根據監測數據量、分析需求，優化存儲格式與模式，兼顧數據存儲的安全性和讀取的便捷性。
值得注意的是，采集模塊的設置不支持動態更改，需停止當前采集任務后，通過導入命令更新新的采集任務，確保數據采集的穩定性；采集終端會將連續采集的數據以數據包為單位，通過UDP端口發送給監視終端，同時將指定數據包以文本文件形式存入本地，雙重保障數據安全；此外，終端還會將內部各模塊、引擎、接口的狀態轉換、錯誤信息等，通過廣播方式發送到控制和監測終端，并整理成錯誤日志存入本地，方便后續排查維護；針對大橋振動信號的采集，采用1588時鐘服務器精確對時，實現同步采集，滿足各測點振動信號之間嚴格的相位同步要求，這一細節設計，正是中交路橋科技對監測精度極致追求的體現。

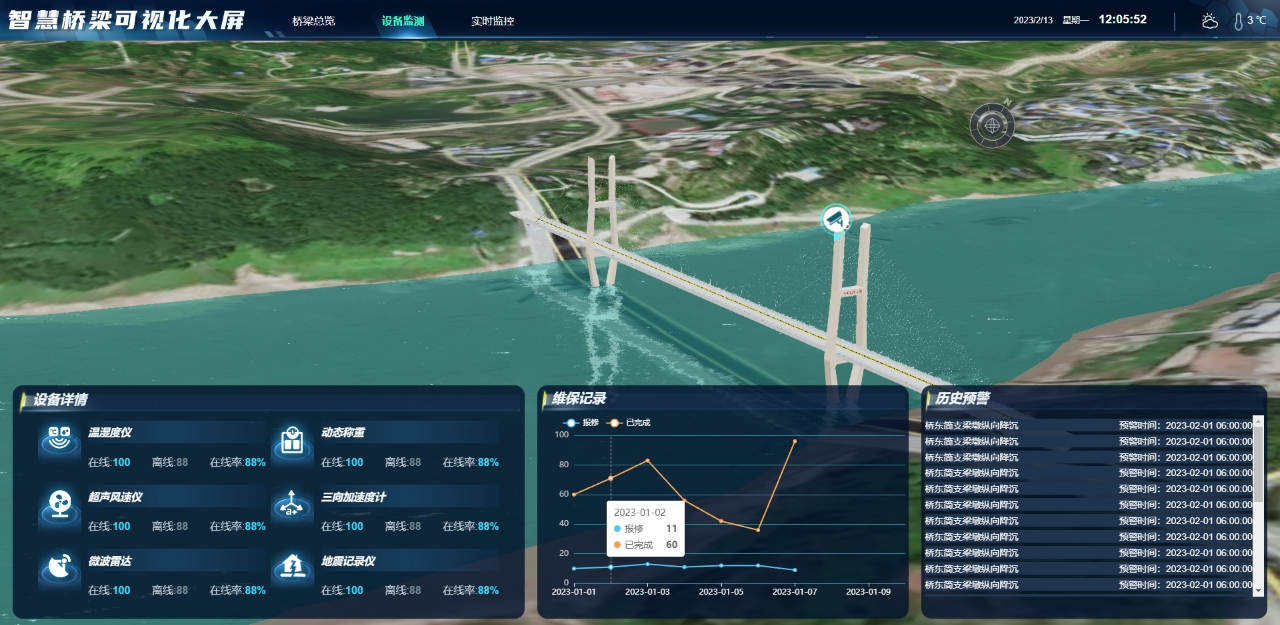

整套采集系統安裝在橋梁現場，與現場采集器等設備實時通訊，采集各類橋梁參數數據，并將數據轉存至控制室的實時數據庫系統，形成“采集—傳輸—存儲”的完整閉環，為橋梁健康分析、隱患預警提供全方位的數據支撐。
結合多年項目實踐，中交路橋科技打造的采集系統，還具備6大核心技術特點，全方位提升系統性能：
① 并發程序設計：支持與多個采集器并行通訊，確保數據采集高速高效，滿足監測和分析系統對采集頻率的高要求；
② 抽象采集驅動模型：適配不同類型的采集設備，新增采集器時僅需增加驅動模塊實例，無需重構整個程序架構，大幅提升系統適配性和擴展性；
③ 服務化數據提供：以服務形式對外提供數據，支持多個客戶端同時訪問，既提升實時庫系統的數據讀取速度，也方便現場調試時測試工具讀取數據；
④ 遠程狀態查看：以服務形式對外提供運行時信息，即便采集器安放在偏遠的橋梁現場，工作人員也能遠程查看其運行狀態，降低維護成本；
⑤ 本地?cái)?shù)據備份：具備本地?cái)?shù)據保存功能，即便通訊異常，也能連續保存多天數據，避免數據丟失，進一步提升系統穩定性；
⑥ 防丟包校驗設計：在數據傳輸協議中融入防丟包校驗技術，即便在無線通訊環境下，也能確保數據傳輸?shù)恼_性，適配復雜戶外監測場景。
（2）軟件結構設計：兼顧規范與靈活，降低維護成本
為了方便軟件的調試與使用，同時確保系統的規范性和可擴展性，中交路橋科技在設計采集終端軟件時，充分結合橋梁監測的實際場景，重點考慮了三個核心方面：
① 統一軟件架構：針對不同的數據監測項，現場會應用通用信號采集器、動態稱重系統等不同類型的采集設備，統一的軟件架構，一方面讓上位機能夠通過一致的接口，與所有采集終端交互命令、狀態和數據，極大方便用戶操作；另一方面大幅提高代碼重用性，所有終端可使用同一套代碼，僅在配置文件信息上有所區別，既方便開發人員維護代碼，也能降低出錯概率，提升系統穩定性。
② 模塊化、可擴展設計：考慮到各采集終端的硬件配置差異，以及未來可能出現的測點增加、系統調整等需求，軟件采用高度模塊化設計，開發人員可根據需求新增測點、更換硬件，無需對整個軟件系統進行重構，大幅提升系統的靈活性和擴展性，降低后期升級維護成本。
③ 便捷的維護配置界面：由于各數據采集終端安放位置分散、距離較遠，軟件專門設計了便捷的操作接口，開發人員和用戶可及時更改系統設置，尤其在系統安裝調試初期，能夠減少大量調試時間，提升項目推進效率。
說到底，數據采集與傳輸模塊的好壞，直接決定了橋梁健康監測系統的核心效能。中交路橋科技始終以橋梁安全為核心，將專業工程技術與智能監測技術深度融合，從硬件選型到軟件設計，從功能優化到細節把控，全方位提升數據采集與傳輸?shù)木珳?zhǔn)度、穩定性和高效性，用技術力量守護每一座大橋的安全存續，為橋梁工程的智能化、精細化監測賦能。
