國內高速公路、城市立交、跨江跨海大橋等大量基礎設施建成投用之后，不少橋梁逐步進入中長期服役階段。伴隨服役年限增長，材料老化、荷載反復作用、環境侵蝕等因素都會持續改變橋梁結構狀態，如何持續掌握結構真實工作狀態，防范結構性安全風險，已經成為交通工程管養領域重點關注的現實課題。

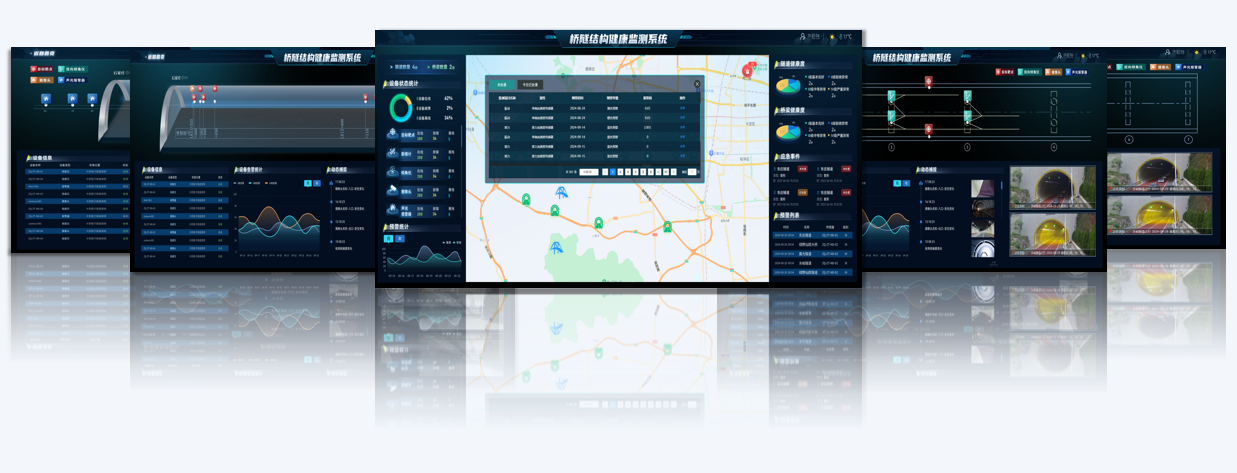

長期以來，國內橋梁安全管控主要依靠人工巡檢與周期性現場檢測。這套模式經過多年工程實踐驗證，但也存在固有短板：檢測工作間隔周期長，只能獲取離散時間點的數據，很難捕捉荷載、溫度作用下結構的瞬時變化；部分高墩、大跨構件人工作業難度大，難以實現全天候連續觀測，結構突發的異常響應往往無法被及時捕捉。在此背景之下，橋梁結構健康監測系統得到越來越廣泛的應用，依靠傳感感知、數據采集、通信傳輸與云端分析平臺，實現對橋梁狀態的全天候感知、自動化采集、遠程研判與風險預警。在整套系統架構中，數據采集方案屬于核心底層基礎，采集數據的準確性、連續性、同步性，直接決定后續結構分析、狀態評估和預警結果是否可信，一旦源頭數據失真，上層所有分析工作都會失去實際價值。
橋梁結構健康監測系統本質是一套面向結構長期服役狀態的自動化感知體系，相當于為大型橋梁布設一套完整的智能感知網絡。系統持續跟蹤橋梁關鍵構件的變形受力、疲勞損傷、環境影響等關鍵指標，回答工程管理人員關心的核心問題：梁體是否出現異常變形、關鍵截面受力是否超出合理區間、鋼結構是否產生疲勞累積、整體結構是否出現安全隱患。按照《公路橋梁結構安全監測系統技術規程》JT/T 1037?2016的框架，完整的監測系統由橋梁本體結構、傳感器系統、數據采集系統、通信傳輸系統、監測分析平臺、運維管理中心多個模塊共同組成，各模塊層層聯動，缺一不可。

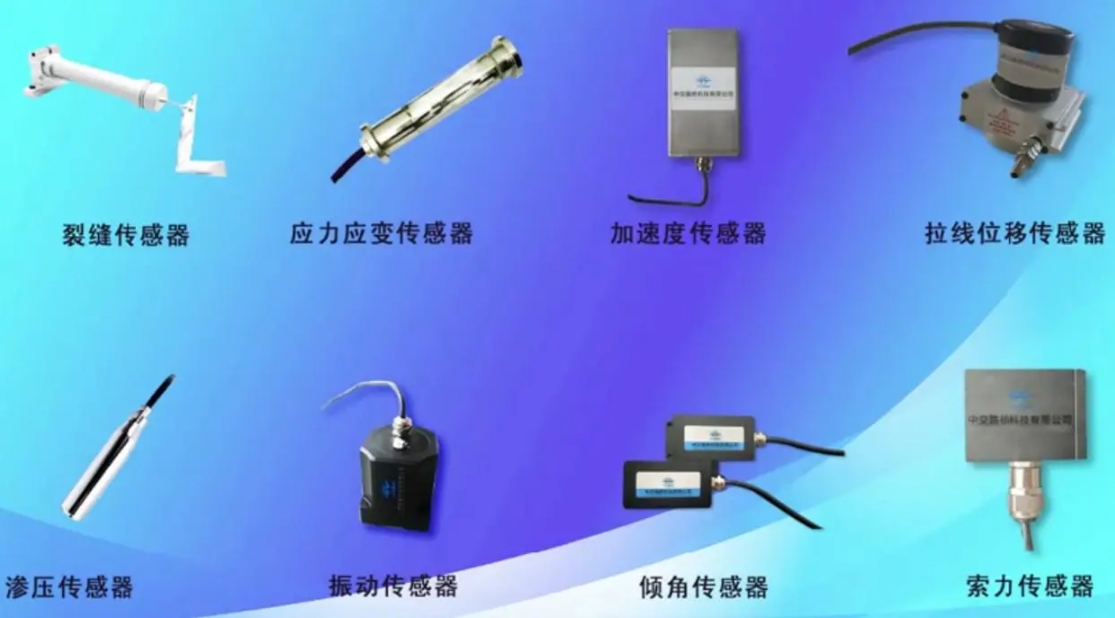

橋梁屬于多構件耦合的復雜結構體，需要監測的物理參數種類較多，不同橋型、不同服役階段的監測側重點存在明顯差異。搭建采集方案時，需要結合橋梁設計資料、病害特征，確定需要采集的核心監測指標，行業內常規監測主要包含五大類參數。
第一，應變監測。應變是評判結構受力狀態的核心指標，多用于研判主梁受力水平、鋼構件疲勞演化、關鍵截面應力變化趨勢。工程現場常用振弦式應變計、光纖光柵傳感器、電阻應變片等設備完成采集工作。在車輛反復通行荷載作用下，如果局部測點應變持續異常走高，往往預示該部位受力條件發生改變，需要管養單位重點復核結構安全狀態。
第二，位移監測。位移監測重點覆蓋主梁撓度、支座位移、梁端伸縮變化等變形指標，常用設備包含拉線位移計、GNSS位移監測終端、靜力水準儀等。以跨江大型橋梁為例，季節晝夜溫度波動會帶來毫米級的結構伸縮變形，系統需要長期連續記錄這類正常變化規律，才能區分環境效應與結構性損傷帶來的異常位移。
第三，振動監測。橋梁持續承受車輛荷載、風荷載、地震等外部激勵，結構振動頻率、加速度、模態特性會隨之改變。通過加速度計、動態傳感器采集振動響應數據，對比結構固有動力特征，可以間接反演橋梁整體剛度是否發生衰減，是識別整體結構性能退化的重要手段。
第四，溫度監測。溫度是不可忽略的環境影響因子，溫度變化會引發混凝土收縮徐變、鋼結構熱脹冷縮，同步對應變、位移數據帶來明顯干擾。因此監測系統需要同步采集環境溫度與構件內部溫度，后續數據分析階段完成溫度效應補償，剔除環境帶來的虛假異常信號，保證結構響應數據的有效性。
第五，裂縫監測。對于服役年限較長的老舊橋梁，裂縫寬度以及裂縫發展趨勢是病害管控重點。工程中一般采用裂縫計、圖像視覺監測設備，持續跟蹤裂縫開合變化，判斷病害是穩定狀態還是處于持續發展階段，為養護維修決策提供量化依據。
很多非專業視角會產生簡單認知：把各類傳感器直接對接服務器，就可以完成監測。但實際橋梁戶外工況遠比實驗室環境復雜，這也是專業數據采集設備不可替代的原因。同一座橋梁現場，往往同時部署振弦類、模擬量、數字量等多種不同輸出協議的傳感器，信號制式互不兼容，無法直接接入統一平臺；同時橋梁監測項目普遍要求連續數年不間斷運行，采集設備需要具備穩定讀取、本地自動存儲、斷網后斷點續傳、故障自動恢復的能力。當車輛沖擊、強風等事件發生時，應變、振動、溫度多項指標需要做到時間同步采集，如果各模塊采樣時間錯位，多源數據就無法開展耦合分析，難以還原真實的結構響應過程。
由此可見，橋梁健康監測的核心并不局限于傳感器布設數量，真正考驗系統能力的，是能否長期穩定、精準、同步完成原始數據獲取。一套落地可行的數據采集方案形成完整鏈路：傳感器完成物理量感知，專業采集儀完成信號調理、模數轉換與本地存儲，RTU及通信單元完成數據傳輸，最后交由監測平臺開展融合分析、評估與預警。
隨著國內大量橋梁進入運營中后期，自動化、數字化、智能化已經成為橋梁安全管理的發展方向，而可靠的數據采集體系，正是所有智能化管養工作的前置基礎。中交路橋科技深耕橋梁檢測與結構智能監測領域多年，充分結合國內各類橋梁的運維現狀，把工程實踐經驗融入整套監測方案設計。在數據采集環節，兼顧多類型傳感器兼容適配、戶外復雜環境適應性、多參數同步采集、斷網緩存補傳等現實工程痛點，從感知層源頭保障數據完整可靠，為橋梁健康評估、風險預警、養護決策提供扎實的數據支撐，助力公路橋梁實現從“事后處置”向“事前預警”的管養模式轉變。
