      本案例隧道自動化監測的對象是廣州地鐵一號線長壽路至陳家祠左線區間 （華貴路基坑段）靠近基坑一側隧道；涉及到的范圍是長壽路至陳家祠左線區間 （ZDK6+432～ZDK6+542） 地段， 長度約110m。 所使用的儀器是高精度的徠卡全站儀（TCA2003，精度0.5″，1+1ppm）。 以此研究自動化監測基準點及監測點布設情況如下：

      1.監測基準點埋設。 基準點須遠離變形區，且保證其穩固性。 本案例華貴路基坑?xùn)|南角在廣州地鐵一號線長壽路～陳家祠區間隧道的投影中部距長壽路站約100m左右， 由于華貴路基坑?xùn)|南角邊長16.8m，基坑深度10.4m，共布設12個監測斷面。 共設監測基準站2個，監測基準點7個，靠長壽路方向的基準站布設基準點3個， 靠陳家祠方向的基準站布設基準點4個，間距均約40m，每組基準點均在變形區域外（最近基準點離監測區域約60～70m），每組監測點與測站構成的角度盡量大。根據現場條件，基準點一部分埋在隧道腰部，一部分在道床。 埋設方法：用沖擊鉆在隧道結構體上鉆孔，打入Ф10的膨脹螺絲，安裝L小棱鏡。

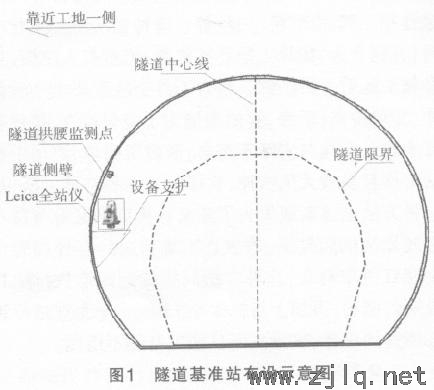

      2.基準站安裝。 安裝時應保證穩定性和考慮位置選擇的合理性。 本案例中離第一個監測斷面約40m處即靠長壽路方向安裝1個基準站， 在靠陳家祠方向離監測范圍外40m處安裝另1個基準站。 基準站安裝在隧道一側靠近底部處（見圖1）。 在隧道壁上按一定尺寸鉆孔，打入膨脹螺絲，安裝固定儀器支座（具有足夠的荷載、保證儀器安全并滿足設備限界要求）。 數據通訊等附屬設備安裝在儀器固定支座或其附近。 供電、傳輸線路等視具體情況鋪設。

      3.監測點埋設。 監測點應埋設在變形體變形的范圍內，能反映變形特征。本案例中沿長壽路～陳家祠方向， 在監測范圍內每間隔10m布設1個監測斷面，每個監測斷面布設4個測點，測點分布在隧道的頂部、底部及兩側腰部（見圖2）。監測點的安裝應盡量避開隧道內的障礙物，必要時可加裝支架，保證通視。本案例共布設監測斷面12個，監測點48個。所有的監測點、基準點及基準站的安裝均要滿足隧道的限界要求。



      為保證地鐵隧道結構監測工作的正常開展，保證監測成果的及時性、有效性，需建立GEOMOS自動監測系統。 該監測系統包含兩部分：第一部分是隧道現場監測部分，第二部分是數據成果的反映部分。 GEOMOS自動監測系統是由瑞士徠卡公司以徠卡全站儀TCA2003及TCA1800開發出來的一套適合各種不同需求的現代高科技實時監測系統。

      1.GEOMOS自動監測系統的組成。根據上述案例的實際要求，自動監測系統需采用多功能性的設備。 主要包括：1臺TCA2003、2個集線器、1臺IBM筆記本電腦、1臺UPS電源、1套GEOMOS徠卡自動監測軟件、300m電源線、300m數據線、2個485接線器、2個232與485數據轉換線 、55個小棱鏡 、1個儀器支架、1個控制箱。

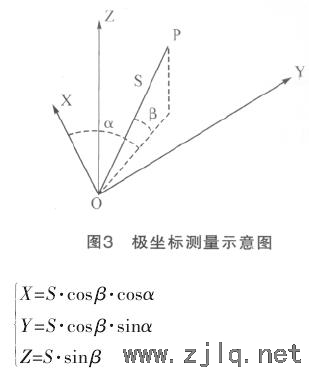

      2.GEOMOS自動監測系統基本原理。 GEOMOS自動監測系統的軟件部分是由Microsoft VC++語言開發并結合Microsoft SQL Server數據庫系統。 系統主要分為兩個部分，監測系統和分析系統，都連接于SQL數據庫。 系統在進行坐標計算過程中，采用了多種測量學方法，典型的就是后方交會法計算點位坐標。在GeoMoS中應用了兩種交會方式 ，F(xiàn)reeStation（自由設站）：這種方式使用測量的距離和方位角進行坐標計算；Distance Intersection （距離交會）：這種方式只使用測量的距離進行坐標計算。對于多余觀測，系統采用最小二乘原理求得最佳值。對于一個時間段內的數據，采用中值計算技術。以上面案例具體說明一下該系統基本原理：用全站儀按照極坐標測量原理進行觀測，測量各點的三維坐標。 如圖3所示以全站儀的設站點0為原點，測站的鉛垂線為Z軸， 以定向方向?yàn)閄軸， 建立坐標系0-XYZ，則全站儀測量P點的觀測值為水平角α、豎直角β，斜距S，則P點的獨立坐標系下的坐標為：

      若在0點安置儀器進行觀測時，同時聯測3個或3個以上的已知點，則通過后方交會即可計算出0點的坐標，見圖4。



      在本案例中靠長壽路方向基準站的坐標系為：X軸指向長壽路站，Y軸指向基坑，Z軸向上；靠陳家祠方向基準站坐標系為：X軸指向陳家祠，Y軸背離基坑，Z軸向上。



      地鐵監測信息管理系統是在ORACLE數據庫的基礎上，用DELPHI程序語言、按B/S、C/S方式開發，能夠?qū)崿F(xiàn)監測數據的及時傳輸，為保證基坑和隧道安全提供強有力的措施，可以保證監理、施工、業主能夠通過互聯網直接查詢監測數據，及時掌握監測對象的變化情況。系統按照三個層次開發：用戶使用層、數據管理層、數據采集層，可以實現快速數據處理、數據無線傳輸，為信息化施工提供更好的保證。

      1.用戶使用層功能。 該系統組成部分是為用戶提供各項操作功能的平臺，有助于工程人員對地鐵施工的自動化調控，及時處理隧道工程建設和運營期間面臨的問題。 用戶使用功能包括：監測數據報警提示系統、測點查詢系統、數據查詢系統、圖形查詢系統、短信提示系統、分析提示系統等，用戶操作時可根據實際需要調整功能模塊，更好地服務于項目施工。

      2.數據中心層功能。 數據操作模塊、數據分析模塊，報表校核、審核、批準模塊。 數據操作系統主要完成原始數據（計算數據）的入庫、建立本期觀測數據庫和原始數據存檔；數據分析系統主要完成生成報表，由數據分析人員對基坑及隧道各測點的穩定性做出判斷，同時對計算數據中可能出現的錯誤進行判斷和修改。 對于數據處理存在的問題，利用該層面功能也可及時發現修改。

      3.數據采集層功能。 人工采集系統、自動（半自動）采集系統、數據上傳系統，實現現場數據的及時采集與無線傳輸。在本案例中由TCA2003全站儀配合GEOMOS監測軟件實現現場監測數據的自動采集，通過無線網卡將監測數據通過INTEL網傳輸?shù)椒?wù)器上， 再由服務器將數據發送至使用用戶，通信技術的運用降低了數據采集的難度。
