檢測儀器：水準儀、標尺
1、 第一次檢測時間：3-4軸線網架安裝完成。
測設位置：根據
《鋼結構工程施工質量驗收規范》 (GB50205—2001)的規定，對于跨度24 m及以下的鋼網架結構需要測量下弦中央一點；跨度24 m以上的鋼網架結構需要測量下弦中央一點及各向下弦跨度的四等分點?，F(xiàn)取3-4軸線中心及F-J軸線四等分點為布設測量網點。
檢測順序及方法：網架安裝完成后進行網架調整，采用水準儀測設基準點（支座螺栓球中心）數值，然后測設布設網點，所測數值與基準點差值為本軸線網架撓度值。
2、 第二次檢測時間：3-8軸線網架安裝完成。

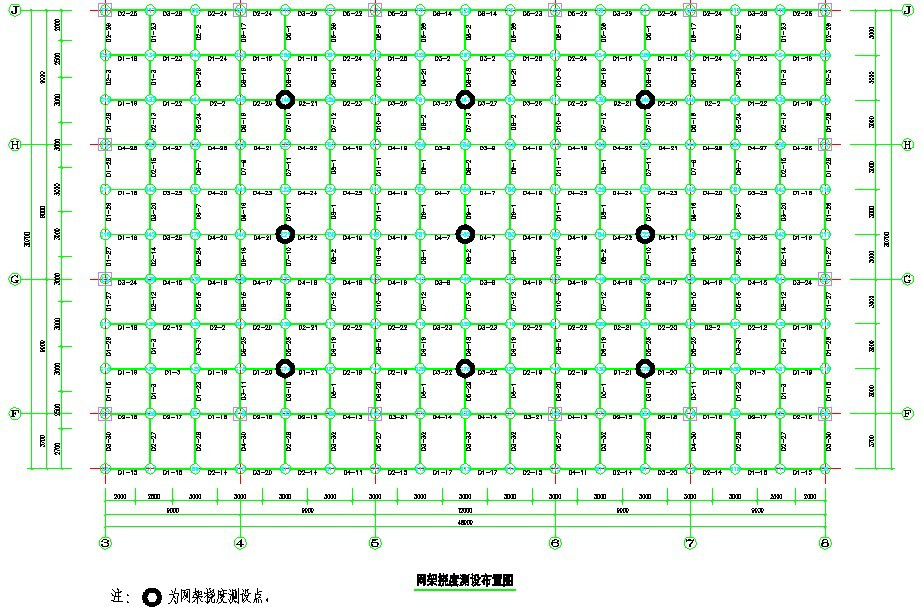

測設位置：3-8軸線、F-J軸線中心點、四等分點。（見下圖）
檢測順序及方法：利用水準儀結合標尺方法，測量出每個螺栓球中心的標高數值。統計每處測設點標高，與本網架下弦中心設計標高（網架支座球中心處標高）的差值為撓度值，本工程網架撓度設計值為57mm。
3、 第三次檢測時間：網架板安裝完成。
（位置及順序方法同第二次檢測）
4、 第四次檢測時間：屋面所有施工已全部施工完成。
（位置及順序方法同第二次檢測。）
5、懸挑部分為3.7米，是由一榀網架構成，不需要單獨布點檢測。
