錨桿支護是指在邊坡、巖土深基坑等地表工程、隧道、采場等地下硐室及水利水電工程中采用的一種加固支護方式。以結構簡單，施工方便、成本低和適應性強等特點，在工程中得到了廣泛應用。
錨桿在工程中應用范圍廣，使用量大，如邊坡加固、隧道支護、公路鐵路、水電工程等，是維持工程安全的重要保障。但由于錨桿工程隱蔽性強、施工工藝復雜、影響因素較多，容易出現錨桿長度短缺、灌漿質量不佳等問題，從而給工程質量造成巨大的安全隱患。因此需要在施工完成后，采用有效的檢測方法對錨桿的施工質量進行檢查。
錨桿錨固質量無損檢測主要是針對錨桿長度和灌漿密實度進行檢測，常用的檢測方法為聲波反射法。

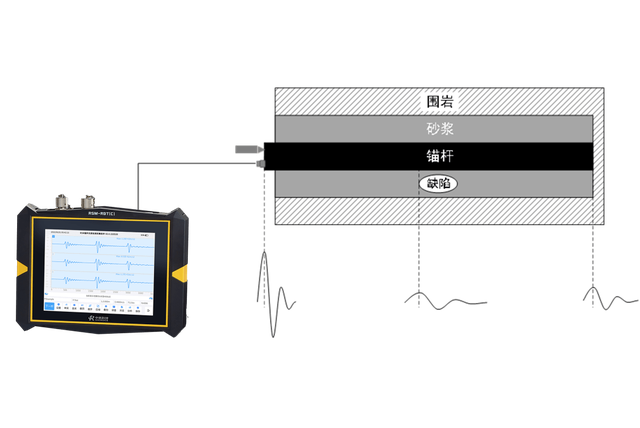

聲波反射法基本原理
通過振源（超磁振源或手錘）在錨桿頂部激發一個沖擊彈性波，彈性波沿著錨桿軸線向桿底方向傳播，當傳播到錨固缺陷或桿底位置時會發生反射形成回波信號被安裝在錨桿頂部的傳感器所接收。同時在傳播過程中沖擊彈性波的能量會向錨桿周圍介質中輻射和衰減。反射回波的能量強度和到達時間取決于錨桿長度及灌漿質量，通過對安裝在錨桿頂部的傳感器采集的信號進行分析和處理，可以對錨桿長度、錨固缺陷位置和灌漿密實度進行評價。
規范的相關要求
錨桿錨固質量無損檢測現行規范主要有以下兩本：
《錨桿錨固質量無損檢測技術規程》（JGJ/T 182-2009）
《水電水利工程錨桿無損檢測規程》（DL/T 5424-2009）
1、檢測系統要求
儀器功能：主要是對儀器基本功能的要求，兩個規范相同。
儀器指標：A/D精度、濾波功能和帶寬要求，兩個規范相同，對于采樣精度兩個規范要求不同。DL/T 5424-2009要求更高，具體如下：
JGJ/T 182-2009要求采樣間隔小于25μs。DL/T 5424-2009則要求采樣頻率不低于500KHz，即采樣間隔小于或等于2μs，明顯DL/T 5424-2009的要求更高。
假設桿系波速為4000m/s時，在采用25us采樣間隔進行采樣時，信號每個采樣間隔時間傳播的距離為10cm左右，對于錨桿檢測來說，這樣的測試參數帶來的長度誤差顯然偏大，將會影響測試結果的精度。理論上來說，采樣間隔越小，采集信號越能反應被測點處的質點的振動過程。一般來說，采樣時采樣頻率至少要達到待測信號最大有效頻率的10倍以上，而錨桿一般優勢頻率在10Hz-10KHz，對應采樣頻率至少要達到100KHz，即采樣間隔不超過10μs。實際測試過程中，如果遇見較長的錨桿可以通過增加采樣長度或加大采樣間隔進行數據采集。
在采用較小的采樣間隔進行測試時，其信號采集的精度和分析計算的分辨率會更高。但是遇到較長的錨桿時，可能需要較長的采樣長度才能采集到預期的時域范圍內的信號。實際測試時，如果遇見設計長度較短的錨桿，建議采用較小的采樣間隔進行測試，如果遇見設計長度較長的錨桿，可以適當增加采樣間隔。
激振設備：兩個規范均建議宜使用超磁振源。實際測試中，超磁振源激振人為干擾少、激振效果穩定、測試信號一致性好，但其激振頻率單一，對于長度不同的錨桿適用性存在一定的限制。手錘作為超磁振源的補充方式，其敲擊的力度、手錘的選型等都會影響到實測信號，實際測試時單根錨桿的敲擊一致性會受一定的影響，對技術人員的經驗有較高的要求。建議在實際測試時兩種振源配合使用，根據實際情況選擇合適的激振方式。
傳感器：一般來說加速度傳感器采用壓電式，體積小、靈敏度高、分辨率較高，速度傳感器采用機械式，體積大。由于錨桿端頭面積小，推薦使用加速度傳感器。
2、現場測試要求
現場檢測方面，對檢測數量、測試對象、激振要求、傳感器安裝和測試參數等做出了以上要求。
檢測數量：兩個規范對檢測數量的要求略有差別。
測試對象：兩個規范對錨桿的結構要求基本一致。主要包括：端面平整、不宜外露過長，桿體整體呈直線，如有特殊要求需結合同類型模型或其他方案來進行相關測試驗證。兩個規范對齡期的要求不同，JGJ/T 182-2009要求7天，DL/T 5424-2009要求3天。實際上，一般來說，在環境溫度較高時，3d的齡期已經可以使得灌漿材料充分固結，而環境溫度較低時難以保證。實際測試時可根據測試目的選擇合適的時機進行檢測，當早期灌漿材料硬化不充分時，有利于測得錨桿底部反射，但對灌漿密實度的檢測可能會存在一定影響。反之，當錨桿灌漿材料達到齡期完全固結以后，對于灌漿質量較好的錨桿，其桿底反射信號可能較為微弱，不利于對桿長的檢測，但此時錨桿桿體與砂漿結合較好，錨固系統趨于穩定，有利于對密實度進行較好的檢測。
激振和傳感器要求：兩個規范要求基本一致。
測試參數要求：兩個規范關于測試參數的主要區別在于時域信號的記錄時間，建議現場檢測時統一按照3次底部反射時程的要求進行數據采集。
3、數據分析和計算
兩個規范對錨桿桿體波速、桿系波速、錨桿長度、缺陷位置及密實度等原理性計算方法基本相同，具體如下。
（1）桿體波速和桿系波速
桿體波速計算：應以現場相同檢測方法，在自由狀態下檢測一定數量的工程所用同材質規格的錨桿，桿體波速按下列公式計算。
其中：
Cb——桿體波速平均值；
Cbi——第i根錨桿的桿體波速，且|Cbi-Cb|/Cb≤5%；
L——桿體長度；
Δt——桿底反射時間；
Δf——桿底相鄰諧振峰頻差；
n——錨桿數量。
桿系波速計算：宜在現場選取一定數量的相同材質、規格和施工工藝的錨桿進行檢測，桿系波速按下列公式進行計算。
其中：
Ct——桿系波速平均值；
Cti——第i根錨桿的桿系波速，且|Cti-Ct|/Ct≤5%；
L——桿體長度；
Δt——桿底反射時間；
Δf——桿底相鄰諧振峰頻差；
n——錨桿數量。
（2）錨桿長度和缺陷位置計算
錨桿桿底反射可采用時域反射波或頻域頻差法來識別。桿體長度計算公式如下：
其中：
L——錨桿長度；
Cm——同類錨桿的波速平均值；
Δt——時域信號桿底反射時間；
Δf——桿底相鄰諧振峰之間頻差。
錨固缺陷位置可采用時域反射波或頻域頻差法來識別和計算，公式如下：
其中：
x ——錨固缺陷位置；
Cm——應力波傳播波速；
Δtx——錨固缺陷位置反射時間；
Δf ——錨固缺陷相鄰諧振峰之間頻差。
（3）密實度計算
一般來說，密實度評價有2種方法，分別是：有效長度法和能量法。
有效長度法：根據有效錨固段占總錨固段的長度比例進行估算。
其中：
D ——錨固密實度；
Lr——錨固段長度；
Lx——錨固缺陷長度。
除孔口段缺漿而深部密實外，也可采用能量法進行計算
能量法：采用錨桿反射波能量計算并評價錨桿密實度/飽滿度的方法。
其中，
D ——錨固密實度；
η——錨桿桿系能量反射系數；
β——桿系能量修正系數；
Es——錨桿波動總能量；
E0——錨桿入射波總能量；
Er——反射波波動總能量；
Lr——錨固段長度；
Lx——錨固缺陷長度。
4、計算結果的評判標準
（1）長度判定標準
除關鍵部位的錨桿外，兩個規范要求基本一致。
（2）密實度/飽滿度判定標準
兩個規范關于錨固密實度/飽滿度評定標準相同，同時均建議結合標準錨桿圖譜對比評判。
（3）錨固質量等級評定
兩個規范關于錨固質量等級評定標準基本相同
（4）其他情況處理
出現下列情況之一時，錨桿錨固質量判定宜結合其他檢測方法進行：
*實測信號復雜，無規律。
*錨桿外露自由端過長、彎曲或桿系截面多變。
（5）檢測報告
兩個規范關于檢測報告要求基本一致

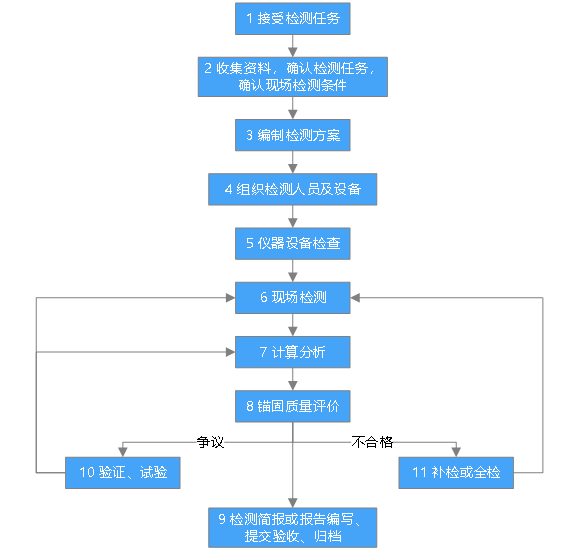

現場檢測流程
檢測案例
（1）模型桿測試

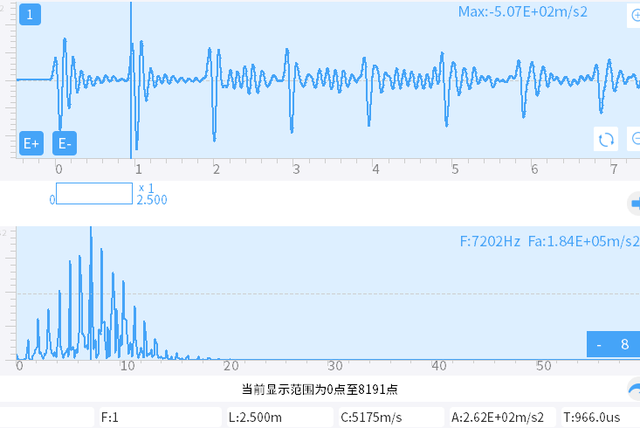

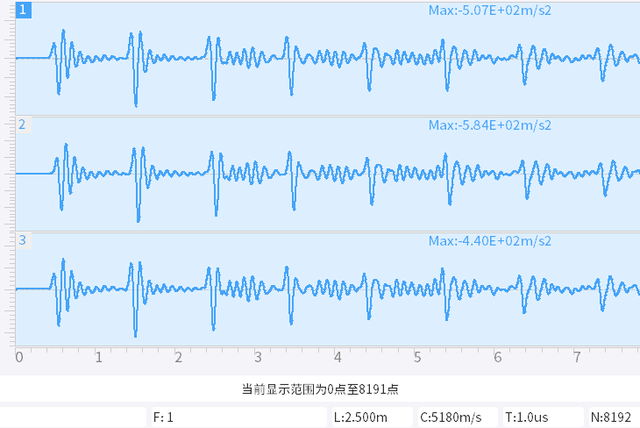

模型桿1：直徑22mm，2.5m長鋼筋，桿底反射明顯，并有多次桿底反射，頻譜圖桿底諧振峰清晰可見。

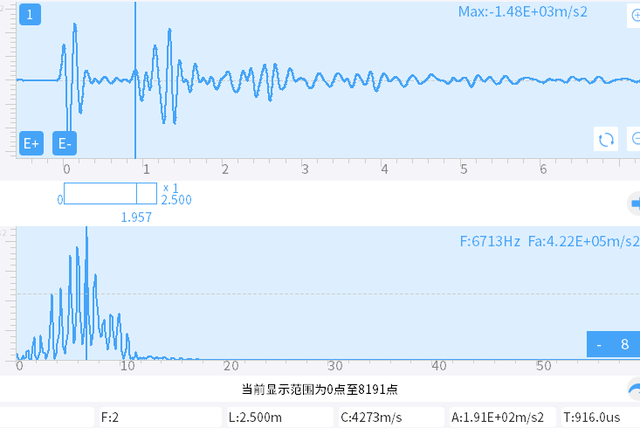

模型桿2：2.5m長鋼筋，PVC管模擬錨桿安裝孔洞，灌漿材料為M25砂漿水泥，在靠近桿底部位置設置1個缺陷。桿底反射明顯，同時在距離桿頭1.957m處存在較為明顯的缺陷反射。
（2）工地實測

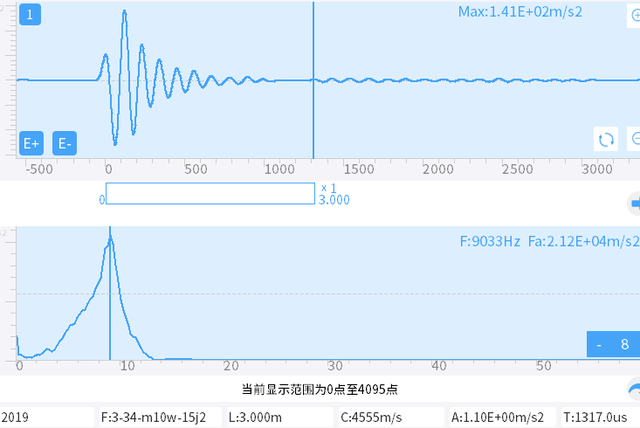

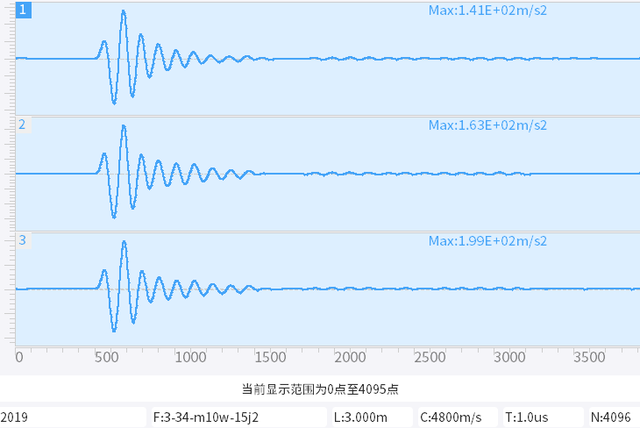

實例1：某隧道錨桿，設計長度3m，桿底反射較為微弱，無明顯的缺陷反射，頻譜呈單峰形態，無桿底諧振峰。

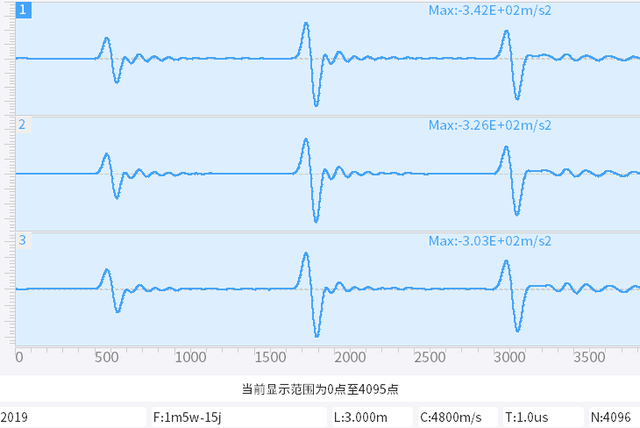

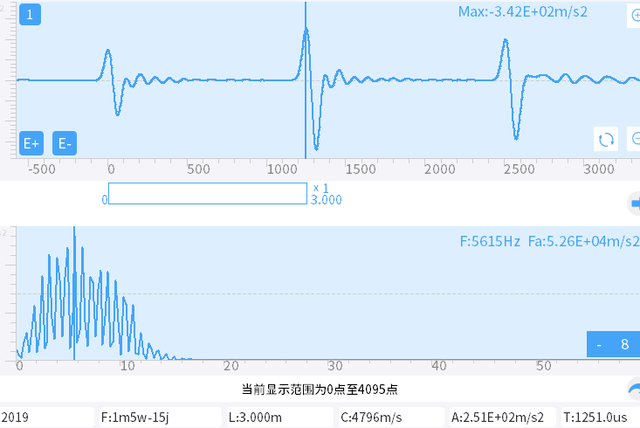

實例2：某隧道錨桿，桿底反射明顯，并有多次桿底反射，頻譜中桿底諧振峰清晰可見。

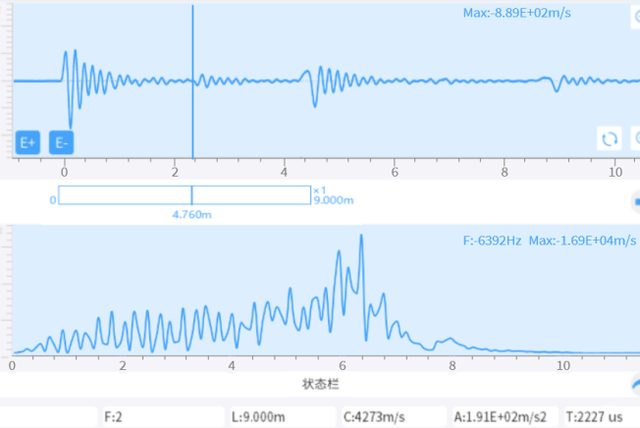

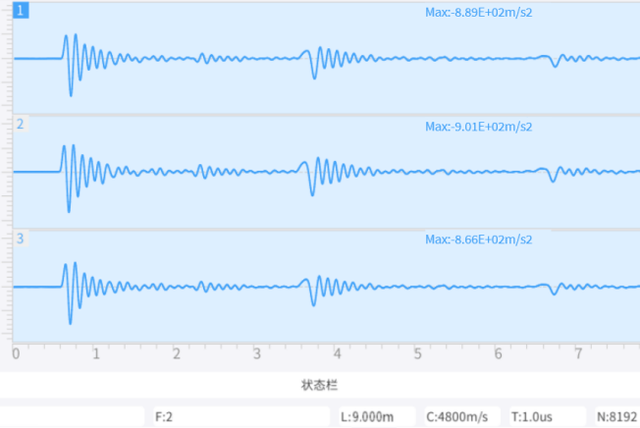

實例3：某邊坡錨桿，設計長度9m。桿底反射明顯，在距離桿頭4.76m處存在明顯的缺陷反射。
