一、方案背景
管網漏失是供水行業普遍面臨的難題，占總水量比例多達20%-30%，主要由管道老化或破損等引起的物理漏損和計量漏損等導致，會帶來諸多問題，如水資源嚴重浪費、供水水質風險提升、地下公用設施破壞、經濟損失以及嚴重的社會問題。
二、漏失成因分析
（一）外因
1. 季節交替：冬夏溫差大，季節交替時管道會因溫度變化產生應力，長期易斷裂。冬季低溫使管道收縮增加應力，接頭剛性較強處更易破裂。
2. 地形影響：地形高差起伏大，部分供水主管線需高壓運行。且該市屬煤炭采礦資源型枯竭城市，不定時有礦震發生，易誘發管道破裂。
3. 土壤腐蝕：管道埋地鋪設，空氣不流通，土壤中的酸堿度及微生物細菌會對管道產生聯合腐蝕，導致管線老化腐蝕。
4. 車輛傾軋：鋪設于主干道路下且埋深過淺的供水管道，易受大型機械設備及車輛重壓，造成管道兩側受力不均而斷裂。
5. 大規模城市施工：城市化進程中，地下暗挖、深基坑地基工程及不規范施工操作，易導致管道附近地基松動、管道被挖斷或破壞。
6. 日常維護不到位：對管道維護不及時，管道銹蝕、閘井內附屬設施漏水等小問題會演變成大問題，為管道漏損等埋下隱患。
（二）內因
1. 供水壓力：漏失水量隨壓力增加而增多，供水壓力過高會增加漏失和管道破損幾率；壓力不足則無法保證居民正常用水。用水高峰期為滿足需求提高供水壓力，會增大漏損幾率。
2. 水錘破壞：管道中水流驟變會引起壓力驟變，產生水錘，其壓強可能超過正常壓力幾倍甚至十幾倍，導致管道變形或破裂爆管。
3. 管道材質：不同材質管道漏損程度不同。東北某市供水管網以灰口鑄鐵管和PE管為主，灰口鑄鐵管抗腐蝕性差，PE管易銹蝕，且管材種類繁多、質量參差不齊等也會導致管網承壓不均而漏損。
4. 管徑大小：管徑越小越易發生漏損。該市主要以較小管徑（DN75mm≤Ф<DN300mm）的供水管道為主，占總管道長度的51%，較大管徑管道也可能因軟土地基等原因破裂漏水。
5. 設計及施工：設計不合理（如管道埋深不當、附屬設備設置位置或數量不合適）、施工不良（管溝溝底不平、管道接口質量不密實）等都會導致管道漏損。
6. 附屬設備銹蝕：該市供水管道附屬設備數量龐大，部分閥門因資金或管理問題未及時更新改造，出現銹蝕、開關不靈等情況，導致漏水，且給搶修帶來困難。
7. 管網老舊：部分老舊城區管線鋪設年代早，因建設資金等問題，管線更新改造不及時，超期服役，易形成明漏暗漏或爆管跑水，增加漏失水量。
三、漏失控制方法
（一）加強管網漏損控制技術應用和運行管理
1. 建立在線監控系統，實時監測管網壓力、水質（PH值、余氯、濁度、電導率等）、用水流量等數據，形成自動化在線監測系統，解決管道爆管、水質二次污染、資源浪費等問題。
2. 在線監控系統由傳感器監測層、傳輸層、數據層、服務層組成，具備實時采集傳輸數據、采集設備狀態信息并遠程控制、在線告警、數據曲線分析等功能，且監測軟件具備APP監控功能。
3. 完善管理結構、運營管理流程和人員崗位設置職責及管理思路，系統分析工程師對監測數據等進行分析，根據情況進入正常管理或處理水損問題，處理完成后進行評估，必要時調整警戒值或目標值。
（二）及時維修漏損管線
及時維修漏損管線可減少水資源浪費和交通事故等問題。老舊小區管線損壞主要有三種情況：PE新型管材因施工及材質問題偶發爆管；灰口鑄鐵管、鍍鋅、PVC等管材銹蝕嚴重，出現篩網狀漏點或斷裂；管網改造的真空地帶不徹底、不規范。及時維修能極大減少漏損水量。
（三）查找、廢除廢舊管線
老城區存在部分廢棄但仍通水運行的陳舊供水管線，漏失量大且難以查找。供水企業應通過圖紙審查及現場調查查找此類管線，并形成常態化管理，及時切斷和更新改造。
（四）主動檢漏
1. 主動性暗漏檢測：在漏出水溢出地面之前檢測到并采取減漏措施，適用于高危地段定期檢測和區域普查性檢測，通過閥栓聽音、路面聽音等方法確認漏點并定位修復。
2. 漏點修復及檢漏工作管理：漏點修復后若流量下降不明顯，需重新評估調整區域供水壓力，管線細小漏點較多時進行整體更新改造。
3. 供水搶修：提高搶修效率可減少跑水時間，降低漏失。通過加強信息化建設、制定應急搶修預案、檢漏與搶修配合、維護后壓力調整等方式提高搶修效率。
（五）分區計量管理
1. 供水分區計量管理：在管網節點安裝流量計等設備，將管網劃分為若干較小供水分區，計量設備實時將數據傳至管理平臺，使供水企業實時了解分區管網運行狀況。
2. 采用四級分區計量，分別以供水企業、水廠、營業所、社區或小區為單位進行計量考核，有利于劃分各級水量損失、落實管理責任和開展漏失控制工作。
3. 供水壓力分區調整：管道漏損水量與管網壓力正相關，在滿足供水標準前提下，可通過調節DMA區進水管減壓閥或流量控制壓力，減少漏水量、爆管發生，降低能耗等。例如，東北某市通過調整部分區域供水壓力，每日可節約大量水量。

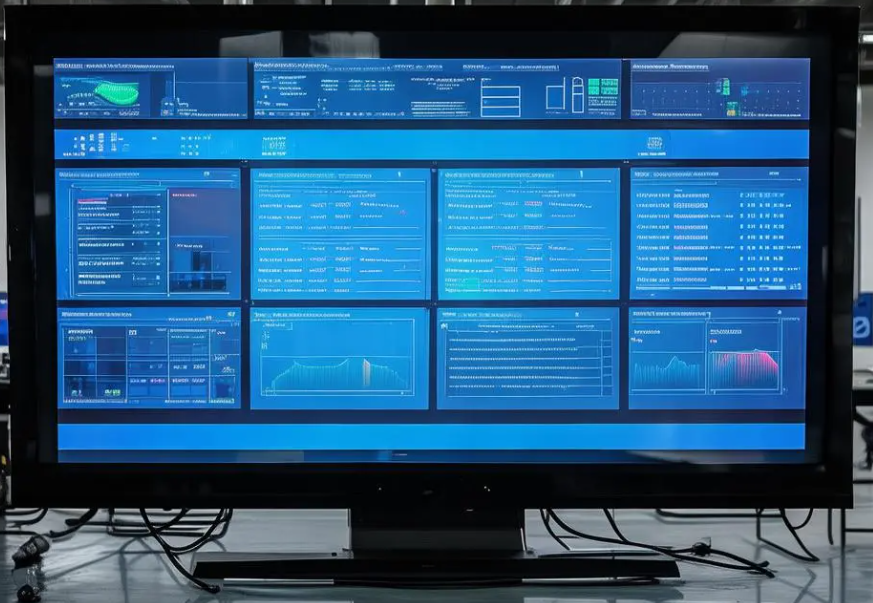

（六）建立智慧水務平臺
1. 繪制完整詳盡的供水管線圖及各分區計量的拓?fù)潢P(guān)系圖，便于管網運行管理、搶修及計量分區管理等，建立流量拓?fù)潢P(guān)系圖可直觀反映流量關系，便于排查定位異常區域。
2. 完善調度管理系統，作為調度指揮中心核心系統，提供數據瀏覽、報表及趨勢圖等功能，便于調度管理人員發布指令。

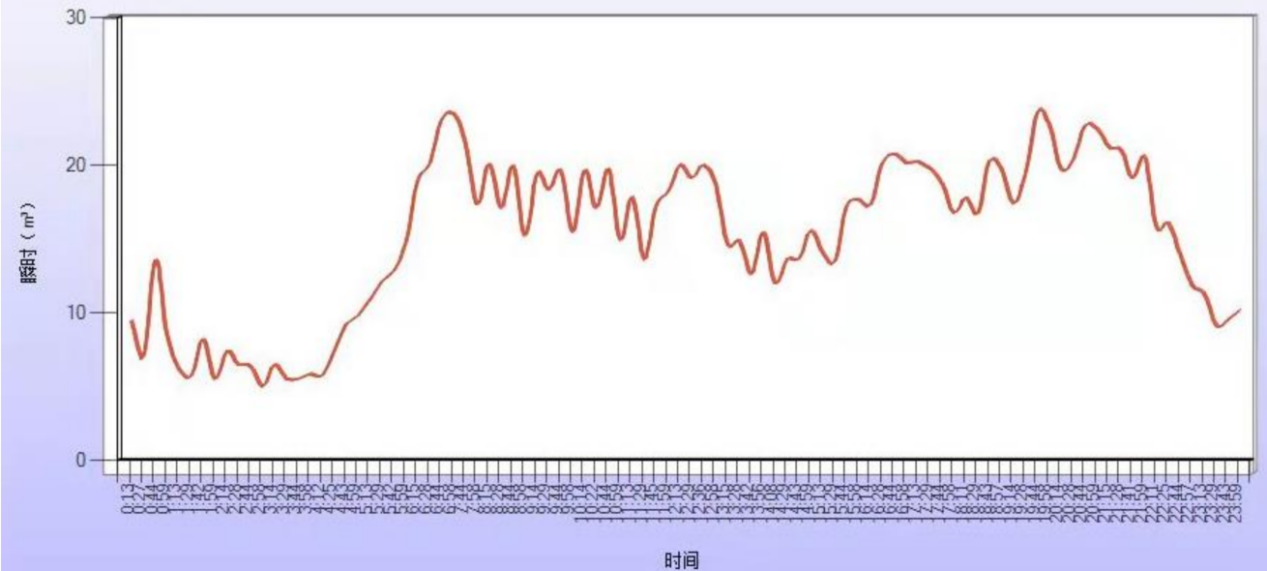

3. 設置專門的流量監測系統，監測各級流量計流量變化及各DMA小區夜間最小流量值，設置報警系統。
4. 建立管網預警定位系統，利用聲音探測技術等組成監控系統，實現對漏點的智能報警、定位等，節省人力物力。
5. 應用水平衡評估軟件，快速計算水平衡各要素，顯示管網漏損指數等。同時整合營收系統等多個系統，實現供水信息化管理。

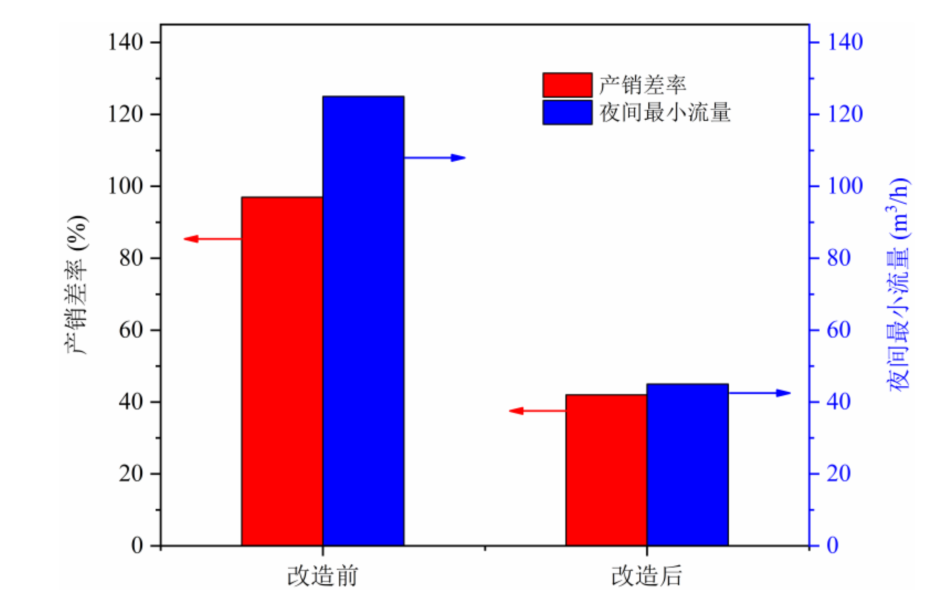

四、漏損控制對產銷差的影響
1. 產銷差是供水總量與用戶用水總量的差值，漏損控制可有效降低供水量，進而降低產銷差。
2. 通過建立大數據系統、DMA小區，健全企業管理體制，實行主動檢漏等措施，可從根本上降低供水產銷差。
五、方案總結
單一技術手段無法徹底解決老舊管網漏失問題，需結合主動檢漏、及時維修、廢除廢舊管線、分區計量管理、建立智慧水務平臺等多種方法。漏失控制不僅能減少水資源浪費、降低供水成本，還能減少水質風險和次生災害，對水資源利用及社會發展意義重大。各城市和供水企業應長期關注漏損控制，堅持綠色發展方向，不斷優化控制方案。
