中交路橋科技是從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業。
橋梁群的安全運行是交通基礎設施管養的核心環節，傳統監測技術往往存在參數繁雜、成本偏高、集成度低等問題，難以適配橋群規?；⒊B(tài)化的監測需求。橋梁輕量化健康監測技術正是中交路橋科技針對這一痛點研發，通過精準選取監測對象、優化監測參數與設備、搭建高效的監測系統，實現了橋群結構安全與運行安全的低成本、高實效監測，為橋梁管養單位提供了科學的技術支撐，大幅提升了橋群安全管控與應急處置能力。
在監測橋梁的選取上，該技術遵循明確且貼合實際管養需求的原則，即實現運行路段、結構類型、跨越地物的全覆蓋，同時重點聚焦技術狀況相對較差的橋梁，讓監測工作更具針對性，避免無差別監測造成的資源浪費。技術以撓度、加速度、傾角及視頻圖像為核心監測參數，配套運用非接觸多點撓度監測相機、橋面事件檢測相機、簡易感知裝置、聲光報警裝置、警示牌等設備，核心目標是實現橋梁垮塌報警、超限重車識別、結構性能退化識別與重車時空分布識別，最終打造出一套少參數、小成本、低功耗、自組網、高集成的橋群監測技術體系，可有效識別橋群的結構安全隱患與運行安全問題。
中交路橋科技這套橋梁輕量化監測系統的功能體系圍繞橋群安全管控的核心需求搭建，四大核心功能形成了從隱患識別到預警處置的完整閉環：

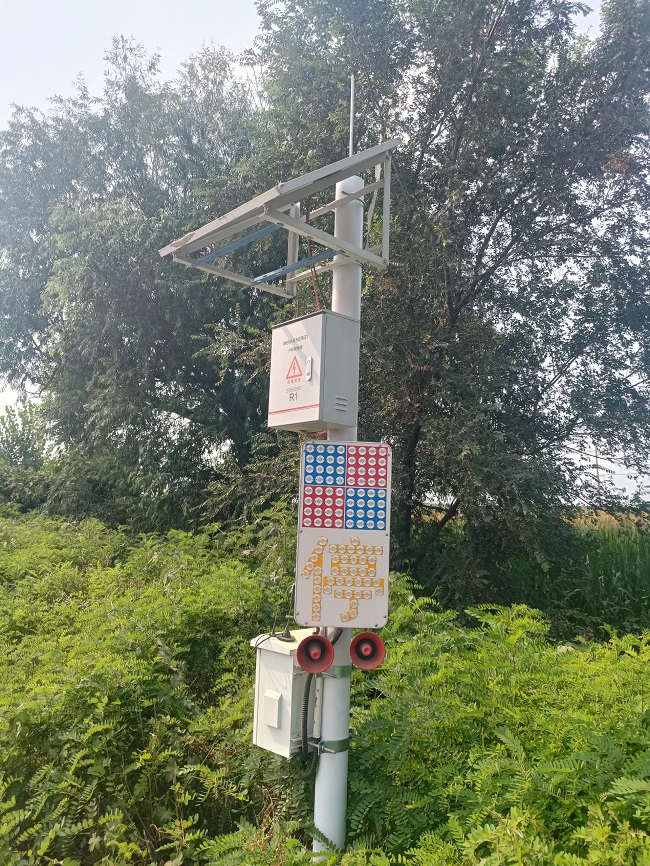

一是橋梁垮塌報警功能。依托簡易感知裝置與橋面事件檢測相機，通過捕捉橋梁結構大變形、識別橋面車道線異常變化，精準判定橋梁垮塌、結構性破壞等災毀場景。災毀發生后，報警信息會第一時間推送至橋頭聲光報警裝置、橋群行車方向起點側的警示牌，及時提醒通行車輛規避風險；同時同步傳送至監測平臺，助力管養單位快速啟動應急響應，提升災毀處置效率。
二是結構性能退化識別功能。借助非接觸多點撓度監測相機，實時采集橋梁各片梁的撓度變化數據，通過數據分析精準判斷橋梁剛度退化情況；針對空心板橋梁這一特定結構，通過計算相鄰板梁的撓度相關系數，有效識別其橫向整體連接性能，及時發現結構連接層面的性能退化問題。
三是重車超限抓拍功能。通過非接觸多點撓度監測相機與橋面事件檢測相機的聯動配合，以高精度、高頻率的豎向撓度感知數據為依據，精準識別超限運輸車輛；再通過時空協同感知算法觸發橋面事件檢測相機，完成超限車輛車牌號與通行照片的實時記錄，為超限執法提供確鑿的影像與數據依據。
四是重車時空分布識別功能。基于搭載AI算法的橋面事件檢測相機，自動識別重車在橋面的通行狀態，精準判斷橋梁是否出現重車異常停滯、擁堵等運行風險場景，為橋群交通管控與荷載調控提供實時數據支撐。
從系統構成來看，橋梁輕量化健康監測系統主要由感知、數據集成與分析、報警三大核心模塊組成，各模塊各司其職、協同聯動，保障監測工作的高效開展。
（1）感知模塊是系統的 “感知神經”，涵蓋非接觸式撓度監測、振動加速度監測、傾角監測、橋面事件抓拍四大核心環節。其中，非接觸式撓度監測通過數字相機實時捕捉橋梁撓度變化，獲取精準數據以判斷結構性能變化；振動加速度監測借助簡易感知報警裝備，實時跟蹤橋梁三向加速度，以此判定橋梁整體安全狀態；傾角監測通過高精度傳感器，實時捕捉箱梁扭轉變形數據，專門用于判斷獨柱墩橋梁的運行安全狀態；橋面事件抓拍依托高清圖像分析技術，自動識別橋面各類運行異常情況，并同步生成報警信息。
（2）數據集成與分析模塊是系統的 “大腦中樞”，在收集各感知設備數據的基礎上，開展橋梁健康狀況評估、結構性能趨勢預測，并結合監測結果制定科學的維護計劃。同時，模塊支持跨部門實時數據共享，推動各相關單位的協同管理，讓橋梁安全問題得到更高效的處置。
（3）報警模塊是系統的 “預警終端”，通過綜合分析多源監測數據，全面評估橋梁實時安全性，一旦發現安全隱患或突發狀況，立即通過配套的聲光報警、警示牌等裝置提前發出警報，實現安全風險的及時預警。
該技術的核心技術指標具備高度的實用性與針對性：監測參數精簡至不超過4種，即撓度、加速度、傾角、視頻圖像，避免了參數繁雜帶來的數據分析難度與設備成本增加；監測功能實現全覆蓋，精準落地橋梁垮塌預警、重車超限抓拍、性能退化識別、重車時空分布識別四大核心目標，完全匹配橋群輕量化監測的實際需求。
中交路橋科技這套橋梁輕量化健康監測技術的應用，能帶來顯著的管養與運行效益，從單橋到橋群形成全維度的安全管控能力。在單橋?qū)用?，可精?zhǔn)識別橋梁垮塌風險與結構性能退化問題，實現超限重車的精準抓拍與重車通行狀態的實時監測，還能針對獨柱墩加固、體外預應力加固等特殊橋梁的加固工程，開展靶向追蹤，評估加固效果。在橋群層面，以關鍵橋梁節點為監測核心，實現整個橋群重車通行情況的全天候監測，通過對典型橋梁的監測數據分析，精準反映整個橋群的承載能力，同時聯動各類報警設備，實現橋群通行安全的及時預警與報警。
