一、方案背景
試想一下這樣的場景：暴雨過后，山體滑坡突然阻斷公路；運營多年的橋梁，在重車經過時出現異常振動——這些隱患如果未能及時發現，不僅會造成交通癱瘓，更可能演變?yōu)槲＜吧陌踩鹿省９愤吰潞蜆蛄壕拖袢梭w的骨骼，日復一日承受著風雨侵蝕、地質變動和荷載考驗。強降雨可能誘發滑坡泥石流，結構老化會帶來細微裂縫，地基沉降更可能導致整體位移。傳統的定期巡查就像“年度體檢”，往往難以捕捉突發病變；而零散的監測手段，又容易顧此失彼。正是為了破解這一困局，中交路橋科技推出了一套“24小時在線”的智能橋梁健康監測方案。
二、方案概述
傳統監測方式普遍存在精度不足、預警滯后、監測覆蓋單一等痛點，難以滿足新時代公路邊坡與橋梁安全管理的精細化需求?；诖耍薪宦窐蚩萍家劳斜倍沸l(wèi)星技術、多源傳感器融合、InSAR變形監測等核心技術，深耕行業痛點，打造出公路邊坡、橋梁安全監測一體化解決方案，實現了從風險感知、數據傳輸?shù)街悄茴A(yù)警、科學處置的全流程閉環管控，為公路安全管理工作提供了堅實的科學決策支撐。接下來來拆解這套方案的核心技術、具體部署方式，以及它在真實場景中的應用價值。
三、核心技術概述
（一）多源傳感器融合監測
為實現對公路邊坡與橋梁的全方位、無死角監測，本方案采用多源傳感器融合技術，整合風速風向計、雨量計、深部位移計、振動分析儀、振弦式應變計等多種監測設備，構建多參數、立體化監測網絡。通過實時采集風速、風向、降雨量、結構位移、應力應變等關鍵數據，全面捕捉邊坡與橋梁的運行狀態，為后續安全評估、風險預判提供精準、全面的科學依據，打破單一傳感器監測的局限性。
（二）高精度GNSS監測

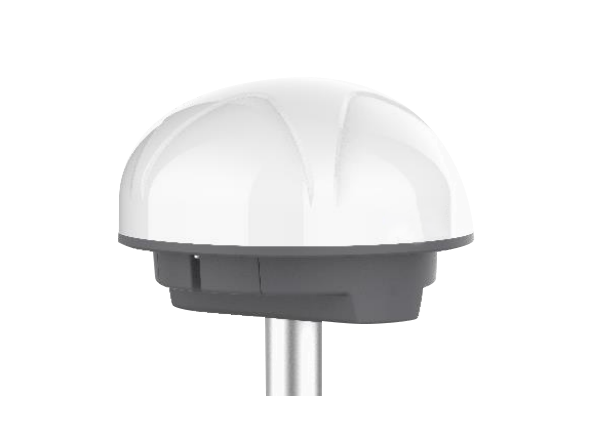

本方案引入新一代普適型GNSS高精度接收機PG07，依托北斗三號衛星信號，可實現毫米級精度的地表位移監測，精準捕捉邊坡、橋梁的細微位移變化。該接收機支持北斗單系統多頻點接收，內置MEMS傳感器，能夠穩定輸出高質量的RTCM3.X原始觀測量數據；同時采用IP68防水防塵設計，搭配多種超低功耗工作模式，可適應山區、暴雨、高溫等各類復雜環境，滿足長期連續監測的需求。此外，該設備支持前端解算與后端解算兩種靈活模式，可根據工程實際需求按需配置：前端解算模式下，接收機可在本地完成基線解算，直接輸出位移坐標數據，具有數據傳輸量小、對通信帶寬要求低的優勢；后端解算模式下，接收機會將原始觀測量傳輸至監控中心，由專業解算軟件完成基線解算，可實現多站聯合解算，進一步提升監測精度。
（三）InSAR變形監測
InSAR（合成孔徑雷達干涉測量）技術作為一種主動式微波遙感技術，憑借其全天時、全天候、非接觸、高精度、監測范圍廣的核心優勢，成為橋梁輕量化監測的有效手段。該技術通過衛星搭載的合成孔徑雷達，對邊坡與橋梁進行周期性掃描，利用兩次成像的相位差，精準解算出地表及結構的微小形變，能夠及時發現肉眼難以察覺的細微變形隱患，為邊坡與橋梁的安全評估提供重要支撐。
（四）高精度三維位移監測
針對復雜結構和大跨度橋梁的監測需求，本方案采用激光雷達、攝影測量或全站儀等設備，對橋梁和邊坡進行高精度三維掃描，全面獲取其整體形態與局部變形數據。通過三維建模與數據比對，可直觀呈現結構的整體變形趨勢，清晰識別局部變形隱患，為復雜結構、大跨度橋梁的健康評估提供精準、直觀的技術支持，助力工程人員快速掌握結構運行狀態。
四、監測方案詳細設計
（一）邊坡監測
結合邊坡的地質條件、坡度、高度等實際情況，聚焦邊坡失穩的核心風險點，優化傳感器布設方案：在邊坡關鍵受力部位、易發生位移區域，合理布設深部位移計、振弦式水位計及GNSS接收機，實時監測邊坡內部位移、應力應變及地下水水位變化，精準捕捉邊坡內部失穩隱患；同時，在邊坡周邊合理安裝風速風向計與雨量計，實時監測氣象因素變化，科學評估降雨、大風等氣象條件對邊坡穩定性的影響，為邊坡風險預判提供全面數據支撐。
（二）橋梁監測
針對橋梁結構的受力特點與安全風險點，構建多維度監測體系：在橋墩、梁體等關鍵部位，安裝GNSS接收機與振動分析儀，實時監測橋梁的三維位移與振動情況，及時捕捉橋梁結構的動態變形；通過振弦式應變計，精準監測橋梁結構內部的應力變化，全面評估橋梁結構的健康狀況，及時發現結構疲勞、開裂等隱患；定期采用InSAR技術對橋梁及周邊區域進行掃描，生成橋梁結構形變場圖譜，精準捕捉橋梁整體沉降、梁體偏移等宏觀變形趨勢，輔助工程人員識別潛在的結構安全隱患，實現橋梁安全的全方位管控。
（三）預警系統構建
預警系統是形變安全監測系統的核心，其核心價值在于及時發現異常、快速發出預警，為安全管理決策爭取寶貴時間，最大限度降低安全風險。
1、數據實時傳輸：各監測傳感器采集的各類數據，通過4G、Wi-Fi、LoRa、北斗等多種通信方式，實現實時、穩定傳輸至數據中心，確保數據不丟失、不延遲，為后續數據分析提供及時支撐。
2、數據分析與處理：依托大數據分析與機器學習算法，對傳輸至數據中心的監測數據進行實時分析、深度挖掘，精準識別數據異常模式，科學預測潛在安全風險，實現從“被動監測”向“主動預警”的轉變。

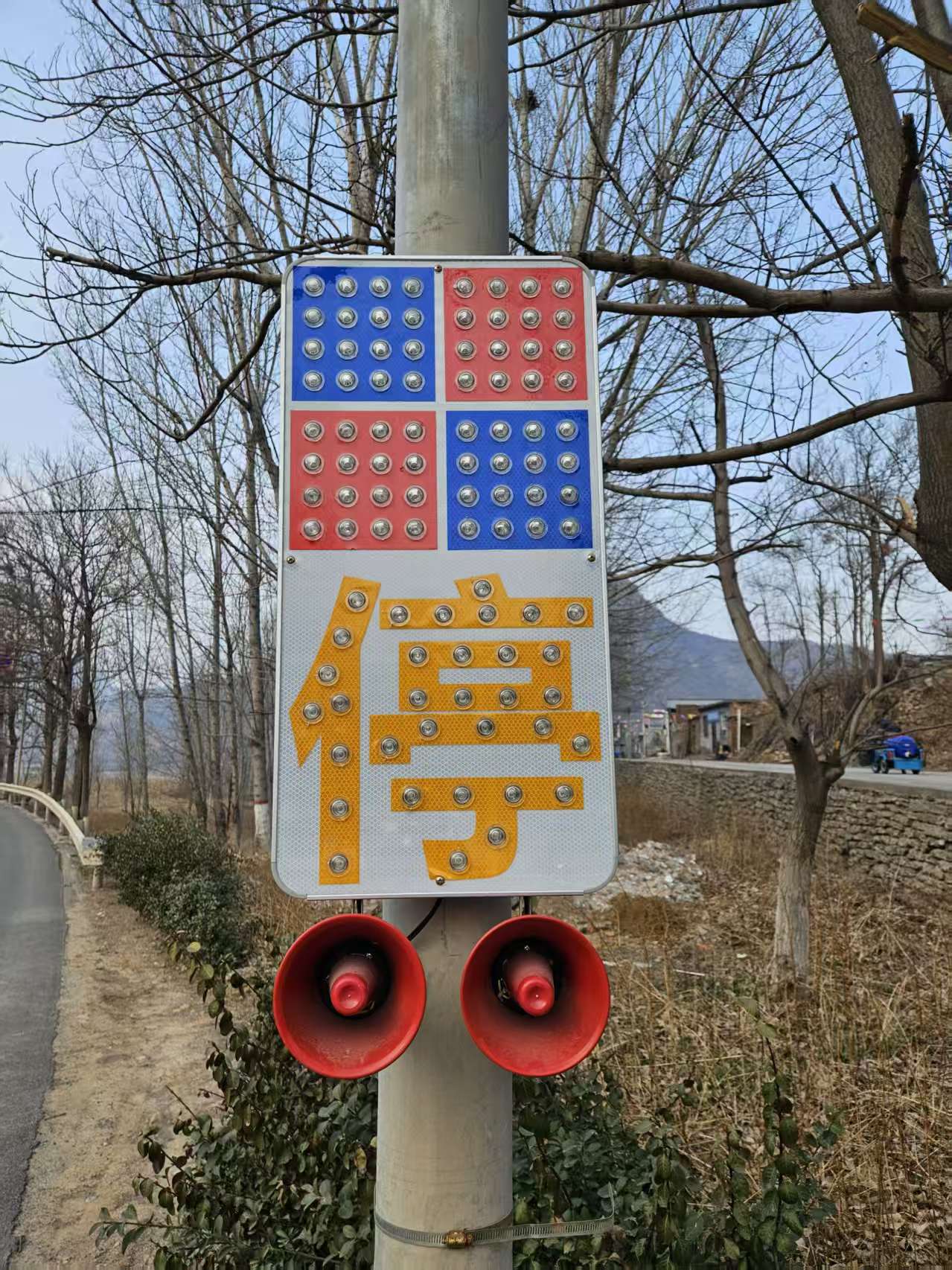

3、聲光報警裝置：在監測區域關鍵位置設置聲光報警裝置，一旦檢測到數據異常、達到預警閾值，立即觸發報警機制，通過警示燈閃爍、警報聲響起的方式，及時通知現場管理人員采取應急處置措施，同時提醒過往車輛和人員注意安全，防范事故發生。
五、方案優勢
（一）立體感知，多技術融合，全面監測
本方案深度融合InSAR、北斗、多源傳感器等核心技術，打破單一技術監測的局限，實現多維度、全方位監測覆蓋。既能精準監測邊坡的深部位移、錨桿應力、土壓力等核心參數，又能全面捕捉橋梁的三維位移、振動、應力應變等運行狀態，同時結合氣象數據進行綜合分析，實現從地質條件、結構狀態到環境因素的全維度監測，確保安全隱患無遺漏。
（二）預警跑在風險前，高效管控
依托實時監測數據與智能分析算法，實現風險的精準預判與及時預警：短臨強降雨天氣預報可提前預警氣象誘發的邊坡滑坡、橋梁隱患等風險，各類傳感器實時捕捉結構變形、應力變化等異常情況，通過聲光報警、人員通知等多渠道方式，實現早預警、早響應、早處置，將安全風險控制在萌芽狀態，最大限度降低事故損失。
（三）兼顧成本與效益，運維管理便捷
本方案采用一體化終端設計，集成多種監測功能，無需額外配置復雜設備，有效降低初始部署成本；設備支持遠程配置與故障診斷，可減少現場運維人員的工作量，降低運維成本；數據平臺具備自動化分析與報告生成功能，無需人工手動整理數據，大幅提升安全管理效率，實現成本與效益的最優平衡。
六、應用場景
本方案具備出色的通用性與環境適應能力，其應用場景十分多元。不僅全面覆蓋各類公路邊坡防護（例如高陡邊坡、切坡修路路段、地質災害頻發區域）以及多種橋梁結構（涵蓋大跨度橋梁、服役期長的老舊橋梁、地形復雜的山區橋梁）的安全監測，其技術框架還可無縫拓展至礦山與水利設施領域，如礦山尾礦庫、露天開采邊坡、水利樞紐高邊坡等關鍵交通基礎設施。該方案很適合部署于偏遠山區、地質構造復雜地帶以及公共通信網絡覆蓋不足的區域。通過提供專業、精細化的監測數據與服務，能夠有效支撐交通管理、應急響應、公路養護等部門的決策與工作，從而顯著提升基礎設施的安全運維水平，切實保障社會公眾的交通出行安全。
