1、管線探測需求
國家發改委明確“十五五”時期我國將建設改造地下管網超70萬公里，新增投資需求突破5萬億元，將管網改造納入重大基礎設施建設戰略布局；住建部在全國住房城鄉建設工作會議中部署2026年重點任務，常態化推進城市燃?xì)夤艿览匣赂脑?，力?zhēng)完成各類燃?xì)夤艿栏脑?萬公里；同步推進城市基礎設施生命線安全工程建設，持續開展排水管網混錯接治理、易澇片區系統化改造，提升排水防澇工程體系韌性，同時嚴格落實供水管網漏損控制要求，推動供水管網漏損率逐步降至10%以內。
在此政策導向下，2026年管網改造核心目標已從“補短板”轉向“系統更新”，持續開展地下管網改造和綜合管廊建設，將管網改造與城市體檢、更新試點深度結合，納入“兩重”“兩新”項目重點推進范疇，通過政策引導與資金扶持，全面筑牢城市生命線安全工程。

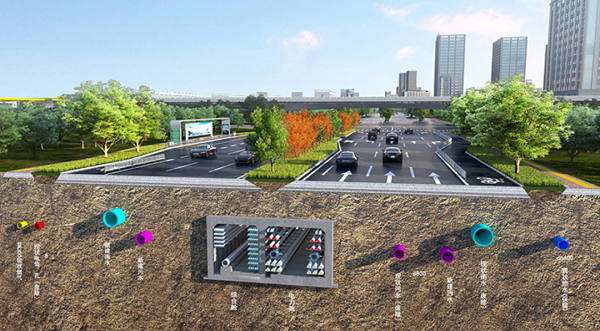

城市更新重點針對基礎類設施不完善、配套基礎設施不足、公共服務設施缺失等方面存在的突出問題開展全面整改，涉及的管線包括電力、給水、排水（雨水、污水）、熱力、燃?xì)?、光纜等各種管線，重點探測管線為測區內地下管線涉及到雨水、污水、給水、室外消防（含埋地管、水泵接合器、室外消火栓）、電力、電信、燃?xì)獾裙芫€。
2、地下管線探測技術原理
地下管線探測方法主要依據管線材質、埋深、環境條件等因素進行選擇，核心目標是查明管線的平面位置、走向、埋深、規格、性質、材質等信息。主要方法可分為電磁感應法（針對金屬管線）和地質雷達法（針對非金屬管線）兩大類。

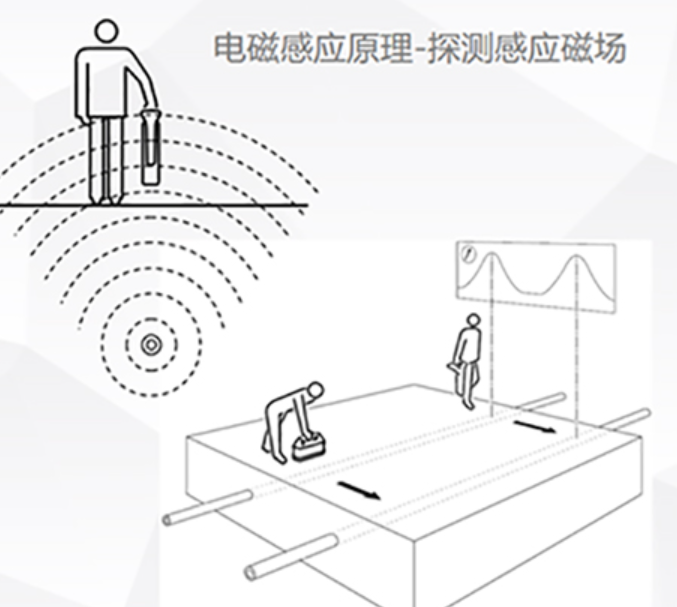

電磁感應原理是探測金屬管線、電/光纜，以及一些帶有金屬標志線的非金屬管線，其優點是探測速度快、簡單直觀、操作方便、精確度較高。其缺點在于探測非金屬管線時，必須借助非金屬探頭，這種方法使用起來比較費力，需要侵入管線內部。

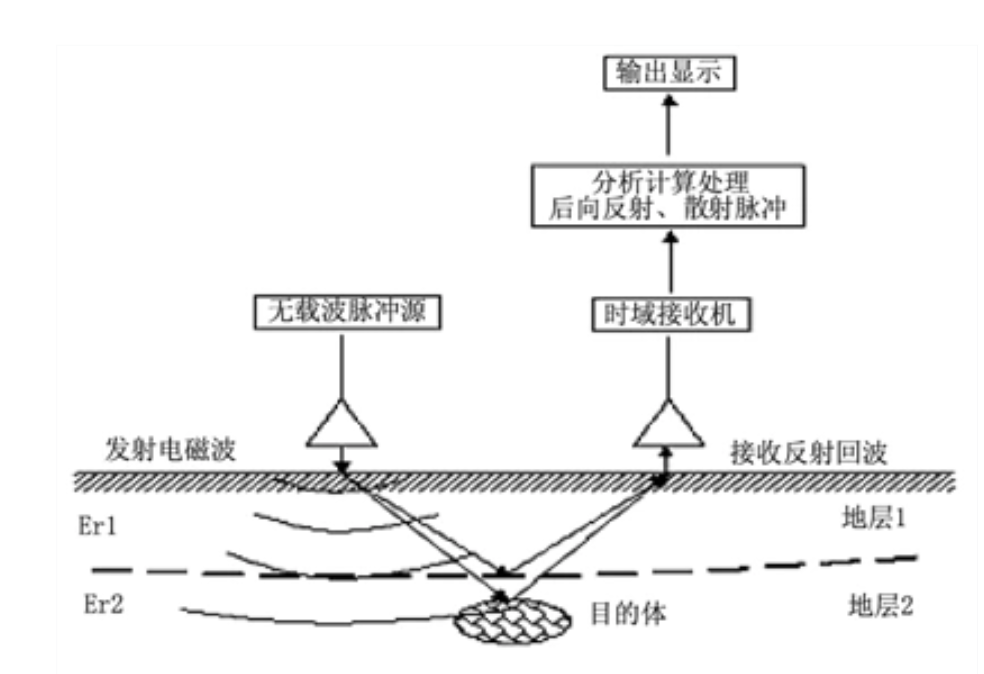

電磁波探測原始是對所有材質的地下管線，也可用于地下掩埋物體的查找，俗稱雷達，也被稱為管線雷達。雷達向地下發射高頻電磁波，通過分析遇到管線后的反射波傳播時間和波形特征，來判斷管線的位置和埋深。其優點是能探測所有材質的管線。缺點是對環境要求較高，測深能力有限，對操作者素質和經驗要求高。
3、管線探測工作方法與技術
3.1 管線調查
采用物探技術進行管線探測之前，首先對測區內明顯管線點、標識物、構筑物、附屬設施及出露管線段采用實地調查的方法工作，結合已有的管線資料，現場進行測量分析，根據不同情況采用下井與不下井方式調查量測管線要素，記錄其管線的類型、管徑、材質、埋深、特征及偏距等，現場繪出管線調查草圖，并做好標記和記錄。
3.2 明顯點調查
明顯點調查方法是將窨井蓋打開，在原有管線資料的基礎上，對明顯管線點及其附屬設施（包括接線箱、電信人孔、電信手孔、儀表井、檢修井、閥門、消火栓等）做詳細的調查、量測和記錄；查清各類被調查管線的類型、管徑、材質、埋深、走向及管線的連接關系。對于裸露管線埋深量測管頂至地面的距離（取負值），其中消火栓、電話亭、接線箱、配電箱、出入地、上桿埋深取為"0"值。
管線點的位置設在井蓋中心，當?shù)叵鹿芫€與檢修井中心偏距≥0.2m時，量測了管偏并記錄了管偏方向，當管偏大于1m時實測其點位，檢修井作為地物點定點。
3.3 隱蔽點探測
(1) 電信、電力管線隱蔽點的探查
電信、電力管線隱蔽點的探查，一般采用夾鉗法或感應法。對于單根埋設方式的，采用極大值定位就可以滿足精度要求；對于管塊埋設方式的，其隱蔽點探測采用“等效差值”法進行定位、定深。
(2)、 給水、燃?xì)夤芫€的探測方法

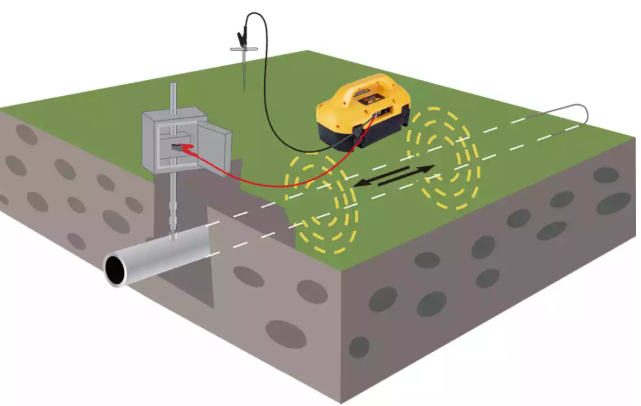

探查給水、燃?xì)夤芫€時，其材質是金屬的，有明顯管線點并有接地條件的地段均采用直連法探測，沒有接地條件的管段采用感應法探測；給水管線材質是砼、燃?xì)夤芫€材質是塑膠時，一般采用開挖、釬探以及收集管線資料等來進行推測定位、定深。

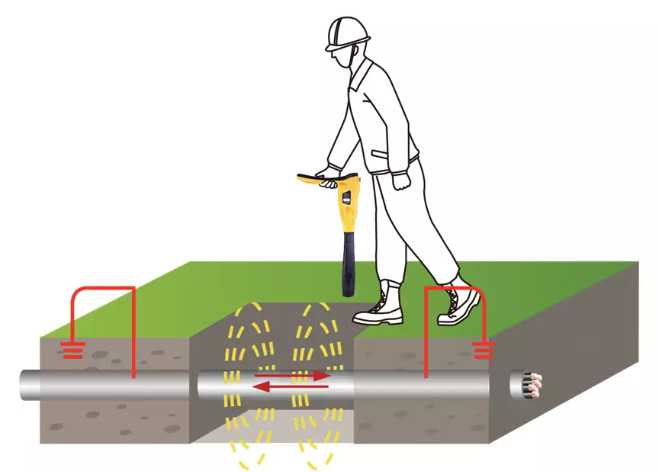

（直連法）
（3） 金屬管線隱蔽點的探查
電力、給水、熱力、通訊等鑄鐵、銅質材料管線，一般采用直接法、夾鉗法或感應法進行探查。對單根埋設方式的管線，采用極大值定位就可以滿足精度要求；對于管塊埋設方式的管線，其隱蔽點探查采用“等效差值”法進行定深。

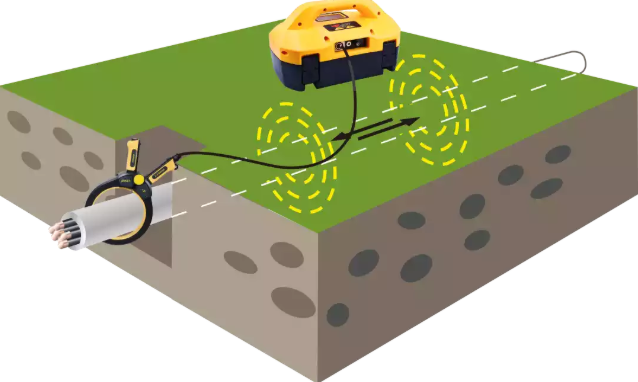

（夾鉗法）
（4） 非金屬管線的探測方法
給水、排水等非金屬管線，一般使用探地雷達，利用已知點進行現場試驗，選擇合適的介電常數，進而對非金屬管線深度進行定位。
3.4 復雜條件下的探測方法

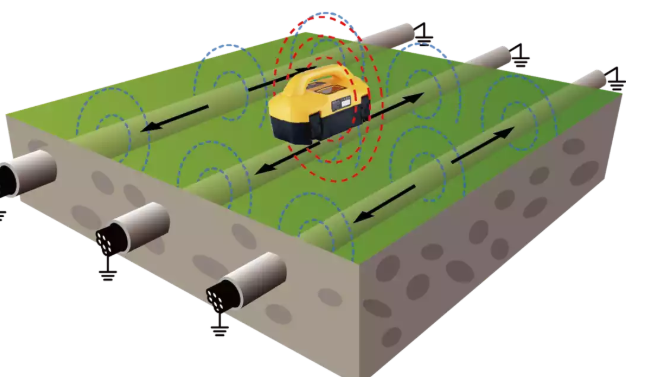

（1）當兩條平行管道相距較近時，一般難以區分為兩個異常信號，此時采用選擇激發法，突出探測管線的信號，遇到多種管線交叉或上下重疊的情況，采用選擇性激發和差異性激發對其進行區分。
（2）路面下有鋼筋網或有其他干擾物時，用常規的方法定位定深達不到精度要求，采用抑制干擾信號的方法進行探測的。
4、管線物探的主要精度指標
地下管線探測應滿足《城市地下管線探測技術規程》（CJJ 61-2017）中規定的精度要求：
(1)城市地下管線探測應以中誤差作為衡量探測精度的標準，且以二倍中誤差作為極限誤差。
(2)探測精度應符合下列規定:
①明顯管線點的埋深量測中誤差不應大于25mm。
②隱蔽管線點的平面位置探查中誤差和埋深探查中誤差分別不應大于0.05h和0.075h，其中h為管線中心埋深，單位為毫米，當h<1000mm時以1000mm代人計算；地下管線詳查時，地下管線平面位置和埋深探查精度可另行約定。
③地下管線點的平面位置測量中誤差不應大于50mm(相對于該管線點起算點)，高程測量中誤差不應大于30mm(相對于該管線點起算點)。
(3)管線點測量精度：相對于臨近控制點平面測量中誤差ms不得大于±5cm，相對于臨近控制點高程測量中誤差mh不得大于±3cm。
(4)電纜根數（包括總孔數與已用孔數）計數錯誤率<3％。
(5)管線規格（包括管徑和斷面尺寸）的量測限差為±5cm。
5、地下管線多維可視化建模
全國住房城鄉建設工作會議明確將持續開展地下管網改造和綜合管廊建設， 其核心是從單一工程思維轉向系統性治理思維，通過機制、技術和模式創新等助力城市更新，在工程技術層面，“精細化”和“智能化”成為關鍵詞。
中交路橋科技有限公司基于BD的地下空間探測技術及多維數據建模技術體系，通過北斗+物探等多技術融合，地下管線走向及埋深信息探測精度提高到 95%以上；基于光纖傳感(DTS)、相關儀等技術的漏損檢測系統，管網漏損檢測準確率達到95%以上；基于雪花模型的多維數據建模和 Ot-VTK三維可視化技術，地下空間建模精度達到 95%以上，實現了管網、地質、地物的高精度融合建模。技術系列已經完成了多項地下管線探測及建模管理工程，實現了地下空洞監測、管網漏損監測、地面沉降分析等多種管線問題的智慧化分析及管理，為城市更新提供了智慧化的解決方案。
