在工業生產廢水尤其是煤泥水治理環節，加藥系統既是水質穩定達標的關鍵，也是長期以來勞動強度大、安全隱患多、智能化程度偏低的痛點環節。傳統絮凝劑人工上藥、螺旋布藥易堵管、藥劑消耗無精準計量、現場依賴人工巡檢等問題，不僅制約生產效率，也與礦山、污水處理等場景的智能化、無人化建設要求存在明顯差距。
為破解上述難題，本文圍繞生產廢水處理智能化配加藥系統的機器人加藥模塊系統展開介紹，從現有工藝痛點、項目建設目標、總體設計方案及核心功能實現等方面，系統闡述一套可實現密封儲藥、機器人自動抓取、智能配藥、藥劑自動轉移與精準加藥的一體化解決方案，為同類廢水處理加藥系統升級改造提供技術參考與實踐思路。
一、工藝現狀
目前，加藥系統基本實現了通過檢測濃縮池入料濃度和濃縮池溢流水濁度等數據，合理控制藥劑添加量，并將現有的自動加藥機通過PLC通信引入調度中心控制，實現配藥、加藥一體化、智能化。
二、目前來看濃縮加藥系統仍然存在一些問題：
①絮凝劑采用人工上藥，勞動強度大，現場易出現撒料，因絮凝劑物理特性因素造成地面濕滑，存在不安全隱患；
②目前大多加藥機布藥方式采用螺旋給藥機送藥、利用風機將藥吹送至攪拌桶，極易堵螺旋給藥機及上藥管路，處理難度較大，影響煤泥水管控；
③藥劑使用量和庫存情況缺少有效診斷分析功能，無計量和缺料報警，不利于生產管控；
④現場需人工巡檢，尚未實現完全智能化、無人化，這與智能化建設要求還存在一定差距；
三、項目建設目標
通過安裝濃縮加藥機器人系統，降低人工成本，實現藥劑的自主添加，自動配藥、加藥一體化、無人化。
四、總體設計和功能
（一）自動化儲藥計量系統
設計密封式不銹鋼儲藥罐，安裝稱重傳感器，實現絮凝劑的密封儲存和機器手上料時的自動打開，上料后的自動封閉，實現藥耗的計量統計，儲藥罐做防潮處理。
（二）機器人抓取系統

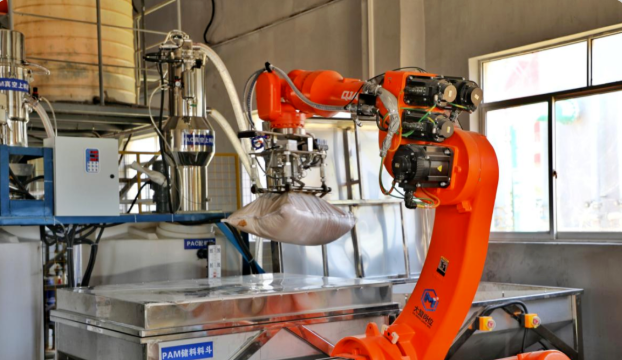

（1）配置重載四軸設計機器人，負載能力50公斤，具備抖料功能，滿足生產線上高強度的物料搬運需求，能夠根據需求自動抓取散狀物料；
（2）機械手采用容器式抓取方式，操作穩定且不留殘余物料，可實時監測抓取狀態，識別抓取失敗或異常，提升系統可靠性。整套裝置結構緊湊，運行穩定，維護便捷。
（三）藥劑配制系統
配藥箱采用不銹鋼304材質，配置攪拌裝置、自動補水裝置、液位傳感器等，利用機器人的抖料功能，模擬人的加料方式，實現藥劑自動配置、避免藥劑堵塞造成的生產被動。
（四）藥劑轉移系統
儲藥箱容積采用不銹鋼304材質，配置液位傳感器、分流閥，實現根據液位情況將配藥箱藥劑自動轉移到儲藥箱。
（五）藥劑自動添加系統
安裝加藥螺桿泵、礦漿濃度計、自清潔濁度計、泥水界面儀，實現根據濃縮機煤泥水沉淀狀況進行自主加藥。

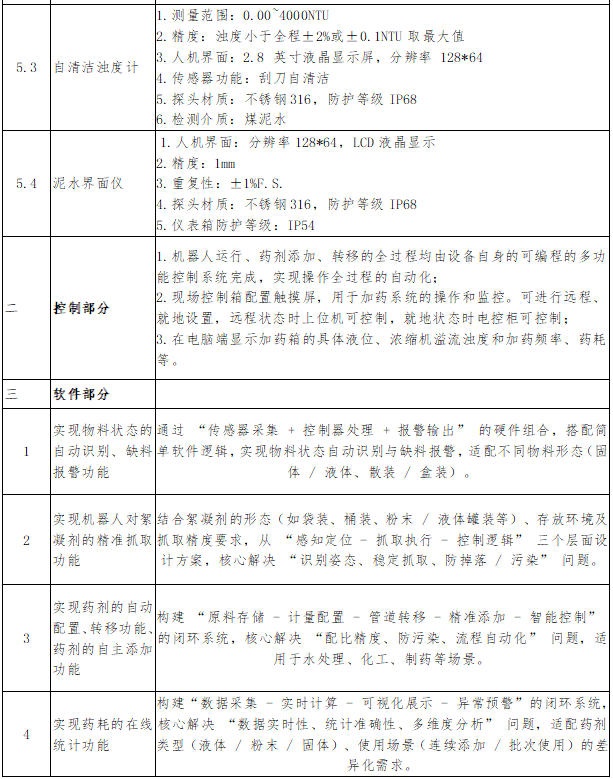

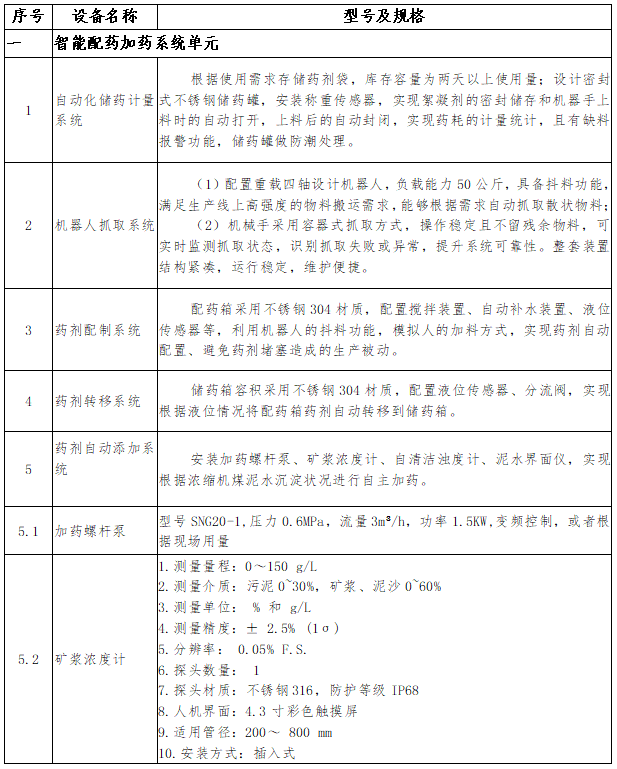

五、主要設備清單如下圖（包含但不限于）
