在每一座飛跨江河的鋼橋、每一棟高聳入云的鋼結構建筑背后，除了宏偉的鋼鐵骨架，更有一雙雙不為人知的“眼睛”在默默守護著安全。今天，我們就來聊聊決定鋼結構安全壽命的關鍵一環——焊縫無損探傷。中交路橋科技帶你一文看懂三大主流探傷方法，揭開工程驗收背后的核心防線。
一、為何必須為鋼鐵“關節”做“體檢”？

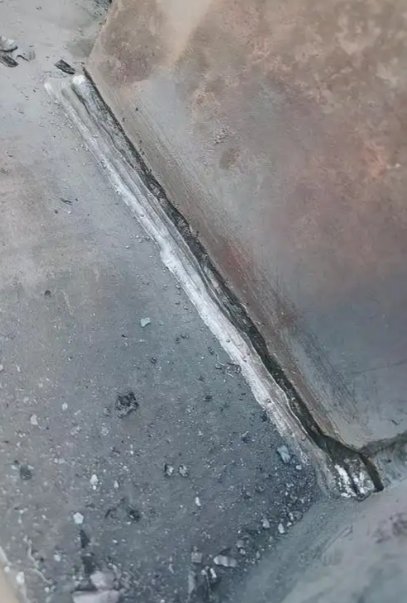

鋼結構焊接，如同為鋼鐵骨架搭建“關節”。然而，在施工過程中，受工藝、操作、環境等影響，焊縫內部極易產生氣孔、夾渣、未焊透、裂紋、未熔合等“暗傷”。這些缺陷肉眼完全無法識別，卻會在長期荷載、震動下不斷擴展，是結構安全的最大隱患。 因此，國標《鋼結構工程施工質量驗收標準》(GB 50205-2020)明確規定，一級、二級焊縫必須進行無損探傷。這不是一道“可選題”，而是關乎工程質量和人民生命財產安全的“必答題”。
二、三大“無損”探傷技術，如何精準定位隱患？
無損探傷，顧名思義，就是在不破壞構件的前提下，精準探測焊縫內部及表面缺陷的技術。目前，業內主要采用以下三種主流方法，各有側重，互為補充。

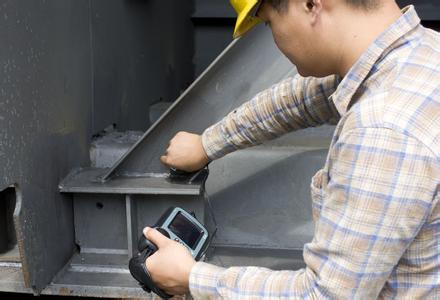

1、超聲波探傷 (UT)：焊縫的“B超醫生”，高效全面
（1）核心原理：如同人體B超，向焊縫發射高頻超聲波。聲波在傳播中遇到缺陷會發生“回聲”，通過儀器分析“回聲”，即可精確定位缺陷的位置、大小和類型。
（2）技術優勢：無輻射、穿透力強、對裂紋等平面缺陷極其敏感、檢測效率高、成本相對較低。它是目前鋼結構工程，尤其是橋梁主梁、高層框架等重要對接焊縫檢測的首選和主力軍。
（3）中交路橋科技觀點：超聲波探傷以其卓越的綜合性能，覆蓋了大部分常規檢測場景，是實現質量過程控制和經濟性平衡的“利器”。
2、射線探傷 (RT)：缺陷的“X光片”，直觀權威
（1）核心原理：相當于給焊縫拍一張“X光片”。射線穿透焊縫，因缺陷與完好材質的密度差異，會在膠片或數字成像板上形成清晰的影像，缺陷的形狀、大小一目了然。
（2）技術優勢：結果直觀、可永久存檔、對氣孔和夾渣等體積型缺陷檢出率極高、客觀性最強。其底片是無可爭議的驗收憑證。
（3）中交路橋科技觀點：射線探傷常用于關鍵節點、對超聲波結果有爭議時的權威復核，或?qū)χ匾?、精密?gòu)件的最終質量“拍板定案”。但因其有輻射、成本高、對厚板檢測有局限，通常作為重點部位的補充驗證手段。
3、磁粉探傷 (MT)：表面缺陷的“捕手”，快速靈敏
（1）核心原理：將鐵磁性鋼材（如普通碳鋼）的焊縫磁化，表面或近表面的缺陷處會產生“漏磁場”，吸附撒上的磁粉，從而顯現出缺陷的輪廓。
（2）技術優勢：操作極其簡便、檢測速度極快、對表面細微裂紋近乎“零”遺漏、設備便攜、成本最低。
（3）中交路橋科技觀點：磁粉探傷是表面及近表面缺陷排查的“先鋒”，特別適用于橋梁、廠房的角焊縫、安裝焊縫、連接節點等部位的大面積快速篩查。但它無法檢測內部缺陷，且不適用于不銹鋼等非磁性材料。
三、科學選型，專業護航 結構安全無小事，焊縫雖小，卻承載著萬千重量
在新建工程驗收或既有結構檢測中，沒有一種探傷方法是“萬能”的。真正的安全保障，源于基于構件重要性、缺陷類型、材料特性、成本效率等因素的科學選型，以及由專業團隊進行的規范操作。
技術小貼士：
? 常規首選：超聲波探傷 (UT)，性價比高，適用廣。
? 權威復核：射線探傷 (RT)，結果直觀，證據確鑿。
? 快速篩查：磁粉探傷 (MT)，專攻表面，靈敏高效。
我們致力于：不馳于空想，不騖于虛聲，用專業的技術手段，為每一座橋梁、每一棟建筑的安全生命周期保駕護航。如果您在鋼結構檢測方面有任何疑問或項目需求，歡迎與我們交流探討。
