鋼結構是建筑中的重要結構，它的堅固性保證了建筑的安全性。鋼結構件的焊縫主要是檢驗焊縫的外觀成型質量,檢驗內容一般為焊腳高度,咬邊,焊接變形,焊瘤,弧坑,焊縫直度等當然還有焊縫的內在質量,如夾渣,氣孔,未焊透,裂紋,未熔合等. 外觀檢驗的器具有直尺,焊接檢驗尺,放大鏡等,內在質量檢驗主要是著色探傷,和磁粉探傷。

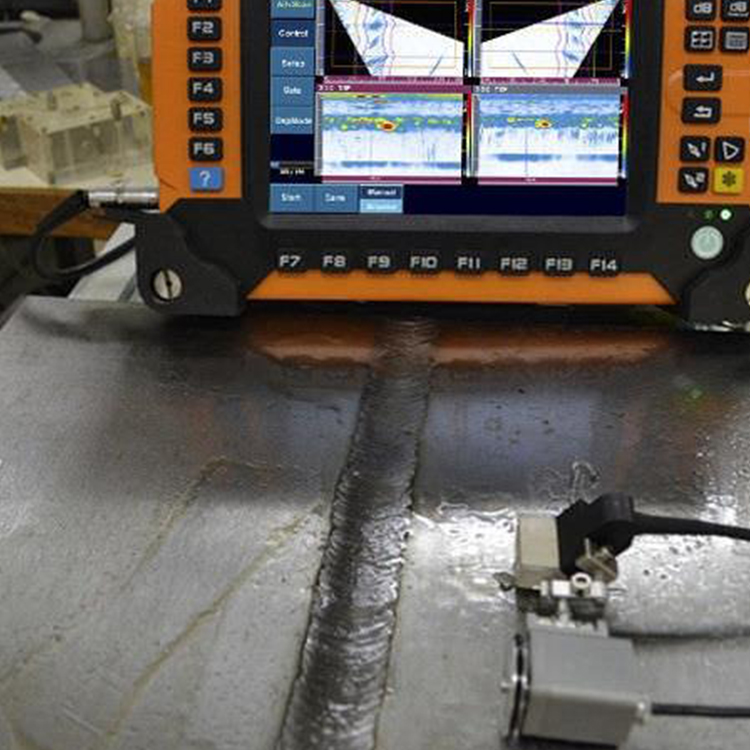

在實際應用當中，應該清楚超聲波探傷設備對鋼結構焊縫各種規格的探傷要求，在每次探傷操作前都必須利用標準試塊進行探頭和儀器的校準，制作探傷曲線，以保證探傷結果的準確性。
探傷檢測前要清除焊縫表面飛濺物、氧化皮、凹坑及銹蝕等，光潔度一般低于▽4。耦合劑使用粘度、流動性、附著力、對工件表面無腐蝕、易清洗，而且經濟，綜合以上因素選擇機油、洗潔精或者工業漿糊作為耦合劑為宜。
在超聲波探傷設備檢測過程中采用粗探傷和精探傷。為了大概了解缺陷的有無和分布狀態、定量、定位就是精探傷。使用鋸齒形掃查、左右掃查、前后掃查、轉角掃查、環繞掃查等幾種掃查方式以便于發現各種不同的缺陷并且判斷缺陷性質。
焊縫探傷檢測標準：
一、Ⅰ、Ⅱ級焊縫必須經探傷檢驗，并應符合設計要求和施工及驗收規范的規定，檢查焊縫探傷報告。
二、Ⅰ、Ⅱ級焊縫不得有裂紋、焊瘤、燒穿、弧坑等缺陷。Ⅱ級焊縫不得有表面氣孔、夾渣、弧坑、裂紋、電弧擦傷等缺陷，且Ⅰ級焊縫不得有咬邊、未焊滿等缺陷。
三、焊縫外形均勻，焊道與焊道、焊道與基本金屬之間過渡平滑，焊渣和飛濺物清除干凈。
四、表面氣孔：
Ⅰ、Ⅱ級焊縫不允許；Ⅲ級焊縫每50mm 長度焊縫內允許直徑≤0.4t；且≤3mm 氣孔2 個；氣孔間距≤6 倍孔徑。
Ⅱ級焊縫：咬邊深度≤0.05t，且≤0.5mm，連續長度≤100mm，且兩側咬邊總長≤10%焊縫長度。
