在橋梁建設領域，樁柱式橋臺扮演著連接上部構造與地基的關鍵角色，其穩固性和持久性對整座橋梁的運行狀態起著決定性作用。然而，長期承受車輛荷載、環境侵蝕以及地質條件變化等多種因素的考驗，樁柱式橋臺常常會出現多種典型的病害現象。
這些病害現象大致可以歸為三大類別：首先，是樁柱本身的結構性破壞，比如混凝土保護層脫落、鋼筋生銹、樁身變細等直接削弱承載能力的損壞；其次，是橋臺主體結構的損壞，表現為臺身出現裂縫、位移變形等影響結構整體穩定性的問題；最后，是由于臺后填土引發的次生問題，如填土下沉、土壓力失衡導致的橋臺位移等。這些病害現象往往相互影響、互為因果，形成復雜的損壞鏈條，需要工程技術人員通過全面的檢測評估來精確判斷。接下來，我們將詳細探討樁柱式橋臺的主要典型病害類型、病害特征及維護措施。
一、樁柱式橋臺蓋梁豎向裂縫
1、病害特征
軟土地基地質條件下的,尤其是設置了臺后擋墻的柱式橋臺蓋梁易出現豎向裂縫。裂縫形態通常為橋臺蓋梁靠河側出現多條豎向裂縫,豎向裂縫上下基本貫通,裂縫寬度大小不一;伴隨立柱河流側出現水平環狀裂縫、背墻斷裂、伸縮縫頂死等病害。
2、產生原因
(1)橋臺蓋梁豎向開裂，主要是由于臺后土推力作用在蓋梁上，擠推橋臺向河側變形，在水平荷載作用下，以及在樁柱和上部結構的約束下，蓋梁側面受彎。
(2)蓋梁通常只按照豎向荷載產生效應進行極限承載力和正常使用狀態的配筋設計，而側面只配置很少的抗扭鋼筋，在水平土壓力的作用下，出現裂縫在所難免。
(3)一些柱式橋臺，直接采用臺后擋墻形式，取消橋臺錐坡，導致臺后土壓力因無臺前錐坡的反壓卸載而直接作用在橋臺上。
3、養護對策
橋臺蓋梁的豎向貫通裂縫,是由臺后填土產生的土壓力引起的.屬于前期設計中針對軟土地基所采用的橋臺形式不合理的結果。處治這種病害往往代價很高,根據多年的處治經驗建議如下:
(1) 如果單是橋臺蓋梁出現裂縫,且裂縫基本穩定,應采用在蓋梁側面粘貼數道鋼板加固的方法,即補強蓋梁水平抗彎能力。
(2)如果出現立柱變形較大，立柱開裂明顯的情況,應在臺后采用輕質填料換填處理·以及對橋臺進行拆除重建。
二、樁柱式橋臺蓋梁斜向裂縫
1、病害特征

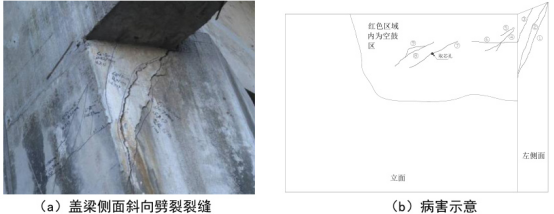

樁柱式橋臺蓋梁斜向裂縫情況比較復雜,根據引起其的原因可以分為兩種情況,對應的病害特征如下:
(1)剪切裂縫是在荷載作用下產生的斜向裂縫,使得結構斷裂成兩相脫離的形態,這種裂縫有可能為蓋梁剪切裂縫。
(2)當斜向裂縫與剪切裂縫方向相反,并且裂縫延伸至底板較深的位置時,該形態可能為扭轉裂縫。
2、產生原因
(1)剪切裂縫:出現剪切裂縫可能是因?yàn)榭辜襞浣畈蛔?或超載引起剪力超過蓋梁抗剪能力。
(2)扭轉裂縫:溫度、土壓力變化導致橋臺受不均勻的擠推，承受過大的扭轉力。同時梁板放置時,橫向梁板間在縱向產生誤差·當溫度等因素變化時,梁板與背墻不均的接觸產生扭轉力。
3、養護對策
首先判別斜向裂縫的性質,再根據斜向裂縫的性質進行有針對性的維修養護。
(1)當判定為剪切裂縫時,通過檢算復核蓋梁的承載能力,如抗剪能力不足,應采用在蓋梁正側面增厚截面加固的方法。
(2)當判定為扭轉裂縫時，由于提高蓋梁扭轉強度難度較大應從減少或消除扭矩的角度進行處治。當裂縫寬度小于0.2mm,立柱變形不大時,建議加強觀察當病害不繼續發展時,采用封閉裂縫處理;當病害發展較快時,建議開挖臺后填土,換填自立性好、輕質的填料減少臺后土推力。
三、樁柱式橋臺立柱水平裂縫
1、病害特征

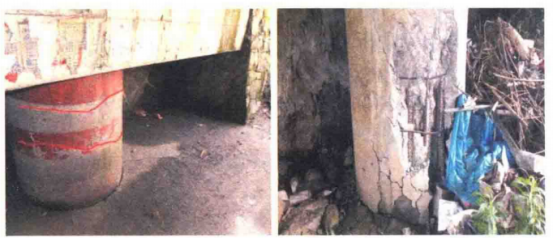

橋臺立柱靠河側出現半環狀裂縫,嚴重的會出現斷裂,甚至混凝土大面積破碎。
2、產生原因
(1)橋臺臺后填筑高度高于地面時,形成較大的填筑荷載,同時在車輛荷載的作用下,軟土地基形成向前滑動面。
(2)橋臺臺后土壓力直接作用于擋墻上，擋墻將大部分的擠推力作用在樁柱橋臺上(實際上放大了水平推力)。
(3)由于樁柱式橋臺抗水平推力能力低,當水平擠推力達到一定程度時,必然導致樁柱式橋臺的各種病害。
3、養護對策
(1)對于跨徑比較小又不通航的橋梁,可以采用設置鋼筋混凝土支撐梁的加固方法。
(2)臺后換填具有直立性的輕質材料,減少土壓力，
(3)擴孔,增加一跨以降低填土高度。
(4)增設錐坡,增加反向土壓力,減少橋臺受力。
綜上所述，橋梁樁柱式橋臺的病害防治是一項系統工程，需要從設計、施工到運營維護全過程進行質量控制。通過建立"預防為主、防治結合"的維護理念，結合現代檢測技術和科學評估方法，才能有效延長樁柱式橋臺的使用壽命，保障橋梁結構的整體安全性和耐久性。未來，隨著新材料、新工藝的發展，樁柱式橋臺的病害防治或?qū)⒂瓉砀鄤?chuàng)新解決方案。
