橋梁作為交通體系中的關鍵基礎設施，其承擔著連接區域、促進經濟發展的重要使命。隨著橋梁數量的不斷增加以及部分橋梁逐步進入老化期，如何運動輕量化確保橋梁的結構安全與穩定運營成為了當下橋梁至關重要的任務，且橋梁長期承受車輛荷載、環境侵蝕（如風、雨、溫度變化）及材料自身老化等因素的影響，其結構會不可避免地出現性能退化，其中，撓度（結構在荷載作用下的垂直位移）是反映橋梁整體剛度與承載能力最直觀、最重要的指標之一。在這一背景下，光電撓度儀以其高精度、非接觸、實時監測的特性脫穎而出，中交路橋科技在項目推進過程中也已進行廣泛運用。

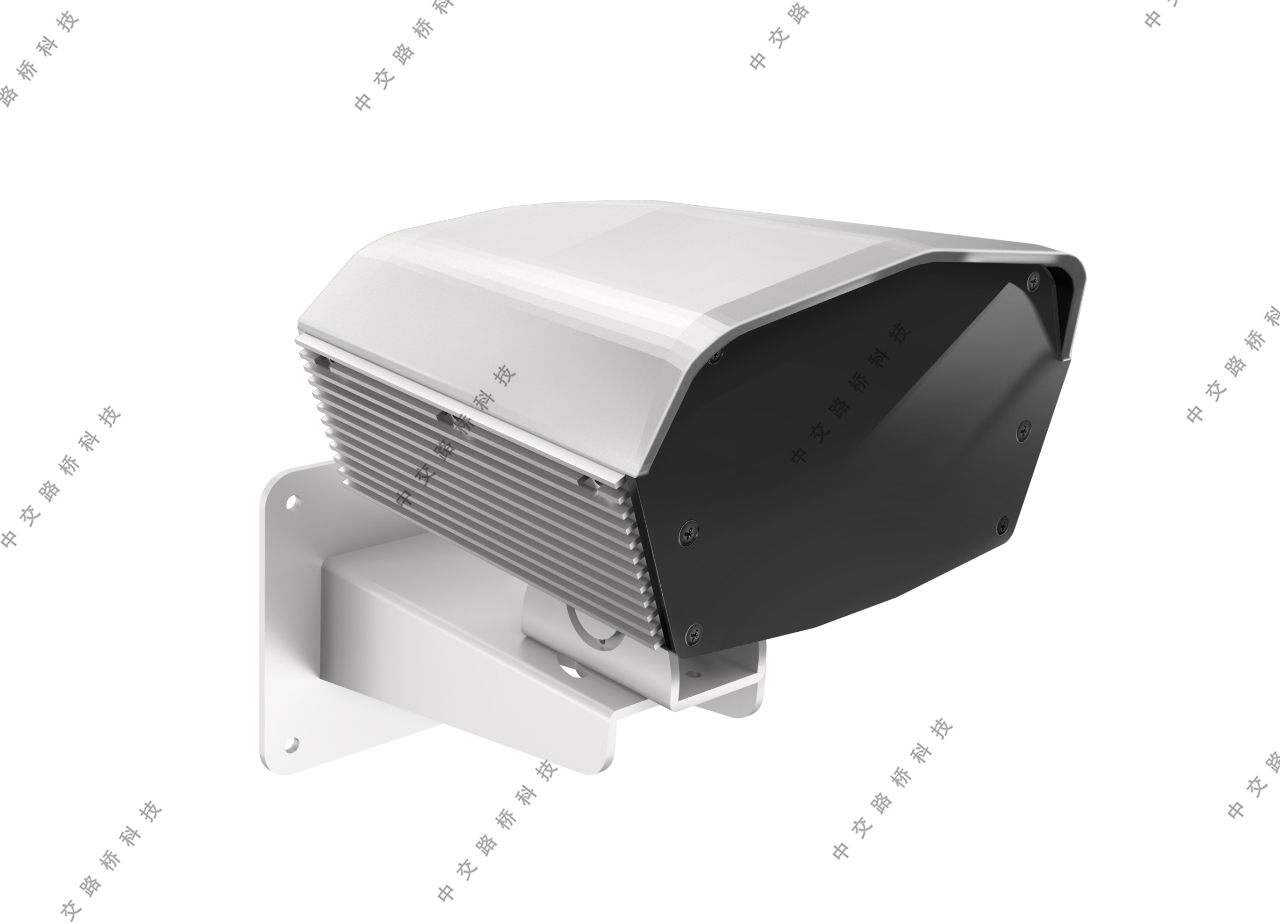

一、什么是光電撓度儀？
光電撓度測量?jī)x主要指利用光學原理和光電傳感器來非接觸地、高精度地測量橋梁結構在荷載（如車輛、風）作用下的豎向位移（即撓度）。光電撓度儀主要基于以下原理：
1、激光位移測量：
通過向安裝在橋底的靶標發射激光束，并接收反射信號，精確計算光斑位置的變化，從而得到靶標所在點的實時位移數據。該方法精度極高，可達微米級。
2、圖像式（視頻）測量：
利用高分辨率攝像機，持續拍攝橋梁特定區域（如梁底或橋面）的圖像，通過先進的計算機視覺算法，自動追蹤預先設置的標志點或自然特征點，根據其像素位移反算出實際物理?yè)隙?。該方法可?shí)現多點、全場測量。
二、光電撓度儀在橋梁輕量化監測中如何賦能？
相比傳統橋梁監測技術，光電撓度儀最大的特點在于其非接觸特性。這意味著在監測橋梁撓度時，無需安裝復雜的物理監測設備，從而避免了對橋梁結構造成潛在干擾。此外，光電撓度儀具有極高的精度，能夠真實反映橋梁在各種荷載條件下的微小變形。這使得其特別適用于輕量化橋梁的實時狀態監測，從而及時發現隱患，避免結構性損傷擴散。 光電撓度監測儀之所以備受青睞，核心在于其完美詮釋了“輕量化”的內涵，這不僅僅指設備重量輕，更體現在整個監測系統的部署、運行和維護的全過程。
1、非接觸式測量，實現“零損傷”監測
傳感器與被測橋梁無物理接觸，避免了對結構的鉆孔、焊接等破壞性安裝，從根本上保護了橋梁本體的完整性。這對于老舊橋梁或特殊結構（如懸索橋、斜拉橋的纜索）尤為重要。
2、部署靈活，安裝“輕裝上陣”
設備（激光器或相機）可安裝在橋墩、河岸、周邊建筑物等任何穩定且視野開闊的位置，無需在橋面上進行大規模施工。安裝過程快速、便捷，通常只需數小時即可完成一個測點的部署，大大縮短了施工周期，減少了對交通的干擾。
3、系統簡潔，實現“無線化”與“遠程化”
現代光電監測系統普遍采用無線傳輸技術（如4G/5G、LoRa、Wi-Fi），將采集到的數據實時發送至云平臺或遠程監控中心。這徹底告別了傳統監測“蛛網式”的布線煩惱，使系統整體架構極為簡潔，真正實現了“輕量化”和“智能化”。
4、測量精度高，數據“精細化”
無論是激光的微米級測距能力，還是視覺的亞像素級追蹤精度，光電撓度儀都能提供遠超傳統方法的測量精度。高頻采樣（可達數百赫茲）使其能夠捕捉到車輛沖擊、風振等動態荷載下的瞬時撓度響應，為橋梁的動態性能分析提供了海量、精細化的數據支持。
5、全天候與自動化，實現“無人化”值守
配備防護罩和恒溫控制的光電設備，可適應雨、雪、霧、夜間等復雜環境，實現7×24小時不間斷自動化監測。系統可自動進行數據采集、分析、預警，極大降低了人工巡檢的成本和風險，實現了“無人化”的智能值守。
三、輕量化應用案例：光電撓度儀從“點”到“面”的全面覆蓋
中交路橋科技對于光電撓度儀的靈活性運用已經覆蓋于各種類型的橋梁和多樣化的監測需求。目前，許多新建和改造橋梁項目已開始應用光電撓度儀。中交路橋科技在橋隧輕量化大橋監測項目的建設中，應用光電撓度儀對橋梁在施工各階段的負載狀態進行實時監測，不僅有效降低了施工風險，還驗證了設計模型的可靠性。此外，在運營階段，通過光電傳感器對車輛荷載引起的橋梁變形進行持續監測，相關團隊得以及時根據監測數據優化橋梁的養護策略，延長了橋梁的使用壽命。
四、中交路橋科技橋梁輕量化監測
中交路橋科技在橋梁輕量化監測項目中對于光電撓度儀的運用，解決了傳統方法的諸多痛點，使得大范圍、高頻率、低成本的橋梁健康監測成為現實。它不僅是一種測量工具的革新，更是一種監測理念的升級——從笨重、繁瑣、被動的“亡羊補牢”式監測，轉向輕盈、智能、主動的“防患未然”式管理。隨著不斷成熟和融合，它必將為我們的交通基礎設施的安全運營和長效管理構筑起一道更加智能、高效的“光電防線”。
