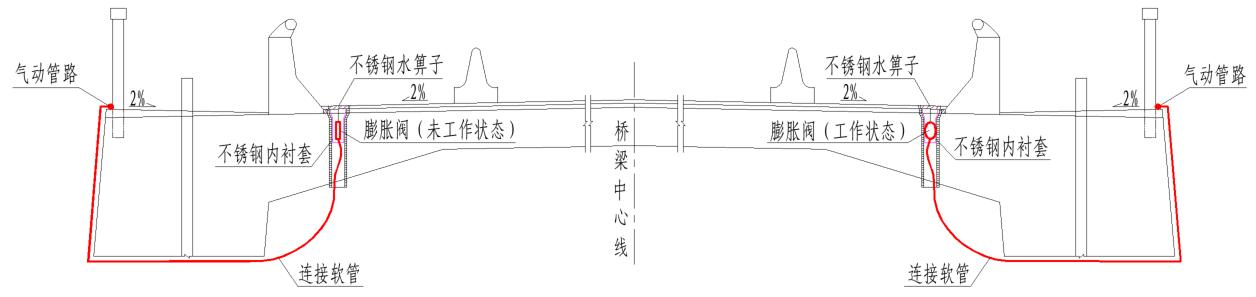

橋梁智能排水系統根據橋面跨度大、排水氣動膨脹閥分布廣的特點，在控制方式上采用分段分區域控制。其目的是當一個區間關閉時，不影響其他區域正常工作，確保各系統的穩定性和及時性，同時便于分區域檢修和監控。在區域劃分上結合橋面橋塔的位置、氣動膨脹閥的分布、控制系統的位置安放綜合考慮。通過在主橋橋面泄水孔內安裝一個氣動膨脹閥，在橋梁外側安裝氣動管路，通過電子控制。當在?；沸孤肚闆r時，啟動裝置，膨脹閥注入壓縮空氣后膨脹緊貼泄水管內壁，使泄水孔關閉，?；芬后w沿橋面縱坡引流至岸邊收集處理。

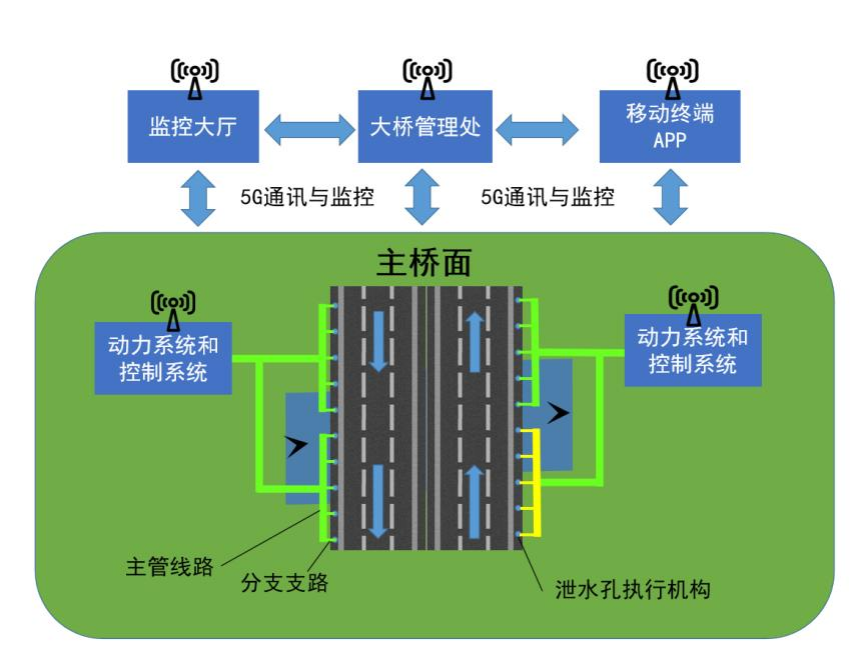

橋梁智能排水系統方案主要由徑流主控系統、氣路控制系統、膨脹閥（需要配套改造泄水孔）、臨時收集裝置四部分組成。橋面泄水孔在空間上采用分段分區域控制，在驅動方式上采用低壓氣動傳動。采用壓縮空氣作為驅動氣源、5G模塊或光纖進行通訊和控制、云平臺數據統一監控管理。一旦某個區域出現?；沸孤┑染o急情況，對該區域?qū)嵭羞h程、現場手動控制，保障橋面的泄水孔在第一時間內響應關閉。

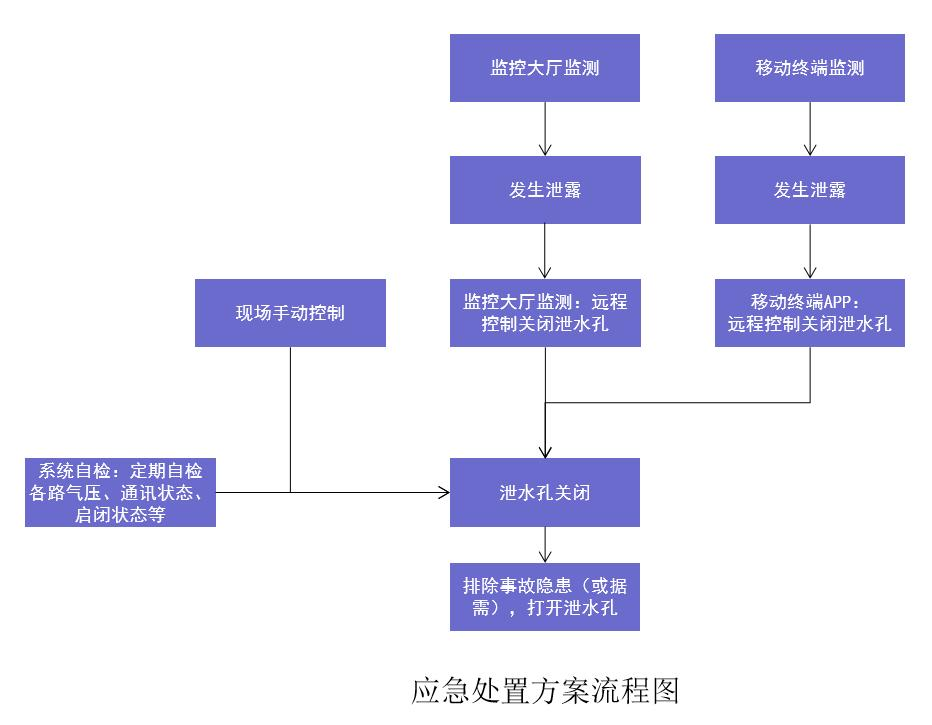

遠程監測軟件，管養方式發生了變化。操作人員在監控大廳就可以實現遠程監測與控制，在發生事故時亦不必奔赴現場，保障人身安全。為便于應急處理，在橋塔內控制電柜、橋塔外手動按鈕箱均安裝手動操作裝置，提高了系統的穩定性與安全性。設計運行方式如下：
①設計控制方式。開啟為常態，緊急情況下關閉；實時監測，對數據庫進行統一管理。
②分段分區域控制。每個區域單獨控制，互不影響，也便于分區域檢修和監測。全橋四個區域，實現分段分區域控制。
③專用控制系統。自動化控制系統，采用西門子PLC控制系統、GPRS無線通訊，設置遠程無線控制和現場手動控制方式。在優先級方面，設置現場手動控制方式為最高級別，方便根據實際情況進行應急處理。
低壓氣動控制氣動膨脹閥啟閉，專用軟件實現開閉動作的自動化控制，目標是為了消除危化品車輛泄漏后直排的安全隱患。低壓氣動方案采用分段分區域控制，以跨中和橋中線，將主橋橋面劃分為4個區域。在兩橋塔處各安裝兩套防爆控制電柜及動力氣源，控制方式為氣動控制，即采用氣缸來控制排水氣動膨脹閥的開啟與關閉。其中，A、B區域共用控制系統C1#， C、D區域共用控制系統C2#。兩套控制系統通過GPRS與監控室進行數據交換與控制。該方案應用兩種工作模式：

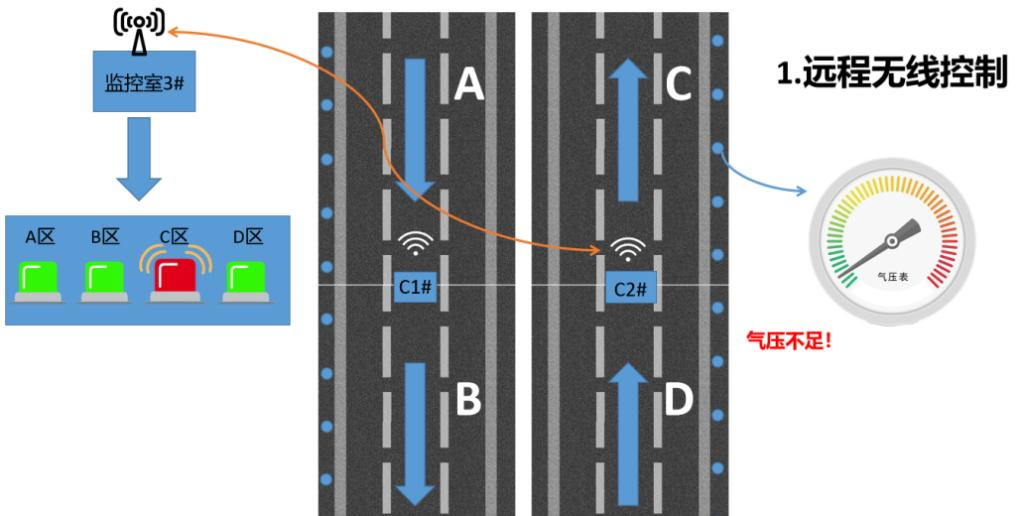

· 遠程無線控制。在監控室通過GPRS無線監控A、B、C、D各區域排水氣動膨脹閥的啟閉狀態，同時監測各路氣壓。如果氣壓不足，系統會發出報警信號。

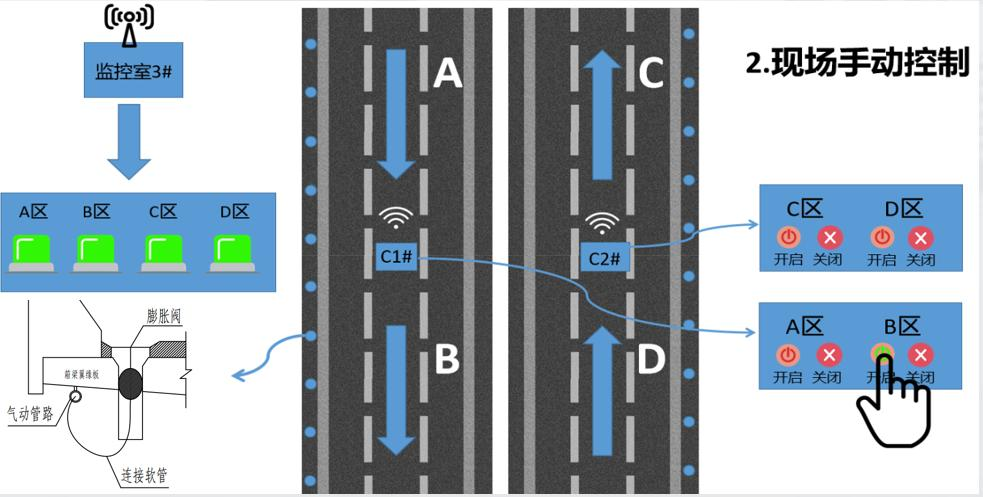

· 現場手動控制。根據現場情況，可選擇現場手動控制，分別控制A、B、C、D區域排水氣動膨脹閥的啟閉狀態。
橋梁智能排水系統方案具有以下優點：
（1）橋面采用氣壓傳動，無火花且無污染，安全環保。
（2）專門開發軟件并通過4G、5G網絡遠程控制，先進可靠。
（3）現場設有手動控制模式，方便應急處理。
（4）可用手機短信、APP、云平臺遠程控制，靈活機動。
（5）建立數據庫管理，便于數據追蹤。
（6）可根據用戶需求，未來加裝智能檢測裝置、升級控制系統，可根據雨量、通行量等數據信息，實現更加安全、可靠的數字化、信息化、智能化的智慧交通與智慧橋梁管理與控制。
有效防范?；肥鹿受囕v泄漏直排等風險，在排水氣動膨脹閥的智能化控制方面，充分運用先進物聯網技術，智能控制系統，實現遠程控制與數據庫全程實時監測管理。為了確保安全，在現場設置最高級別的手動控制裝置。
