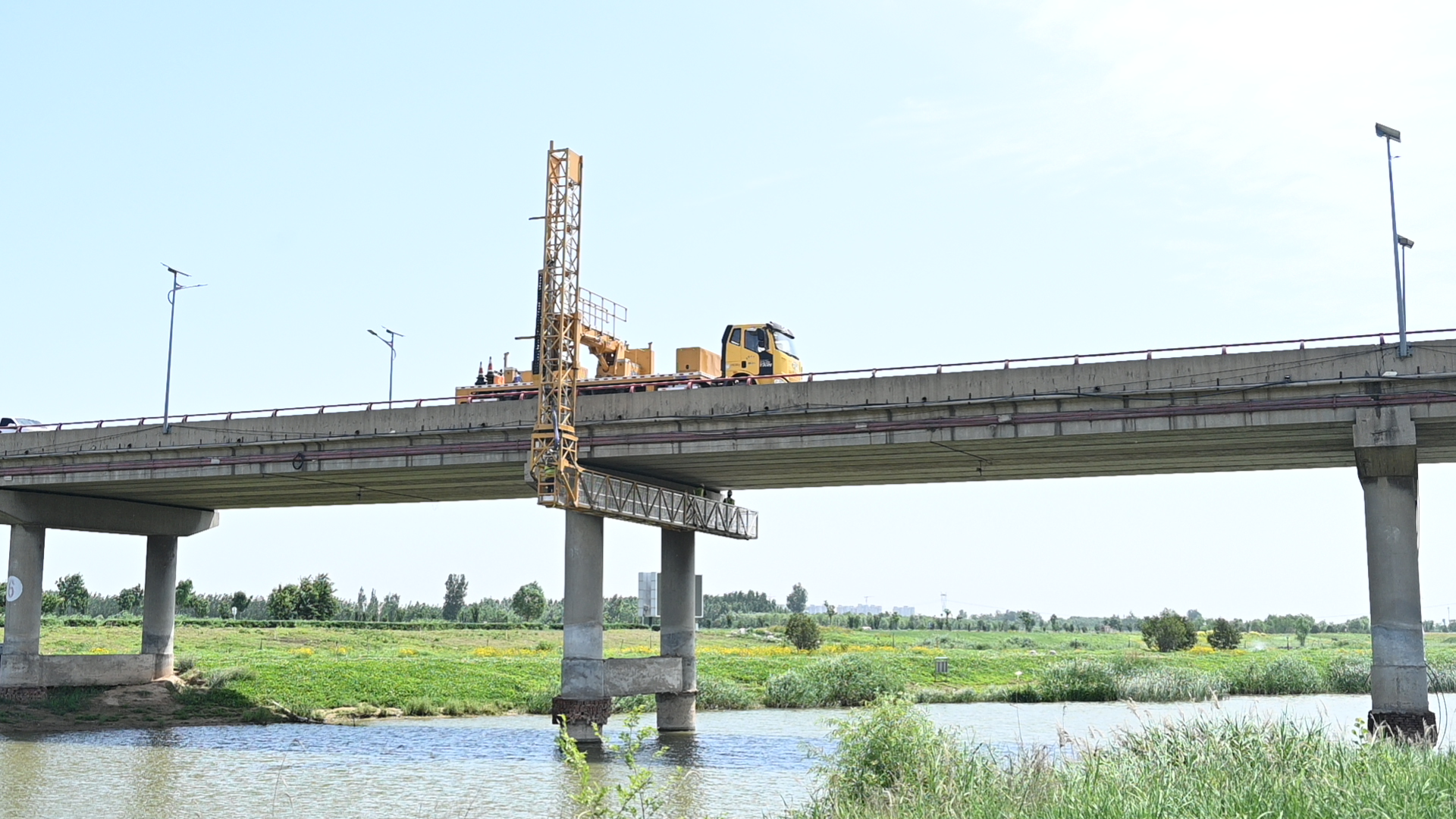

隨著我國“八縱八橫”鐵路骨干網絡日趨完善，早期建成的簡支梁橋正步入“中年”，面臨一系列隱蔽挑戰——板式橡膠支座老化開裂、鋼支座銹蝕失效等深層病害，正悄然影響列車運行安全。傳統人工巡檢方式難以全面捕捉支座內部的細微損傷與承載力下降；而支座一旦突發失效，可能導致軌道變形甚至列車脫軌，后果嚴重。更為復雜的是，此類病害常在兩次巡檢之間持續發展，待被發現時往往已錯過最佳維護時機。為此，本文中交路橋科技提出結合“多維度橋梁無損檢測與智能更換”的精準處治策略，通過融合聲波探測、紅外熱像與人工智能算法，實現對支座內部缺陷的“透視化診斷”，助力帶病橋梁恢復健康狀態。

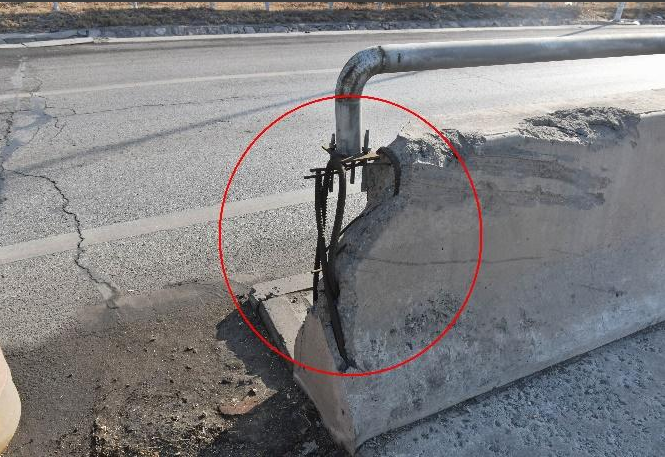

一、支座老化病害類型及誘發因素解析
1、典型病害表現
（1）橡膠支座老化開裂：橡膠支座表層出現龜裂、網狀裂隙或局部脫落現象，隨著老化程度的加深，裂紋會逐步向內部結構延伸。由于長期暴露在陽光紫外線照射下，橡膠分子鏈發生斷裂分解，導致材料彈性減弱、硬度升高，最終喪失原本的緩沖減震功效。

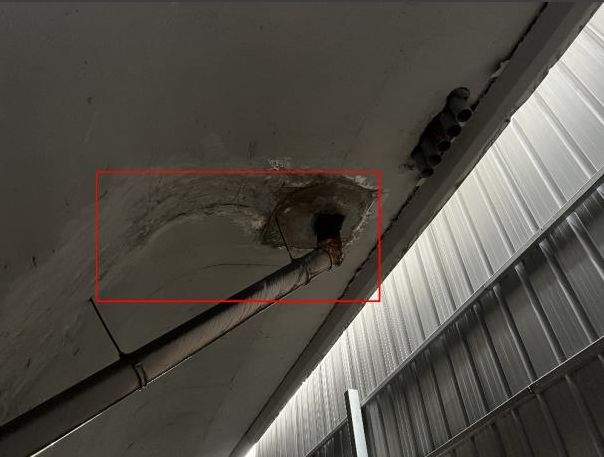

（2）內部鋼板銹蝕：支座內置鋼板因表面防護層破損，與空氣中的濕氣、雨水直接接觸，引發電化學腐蝕反應。銹蝕初期表現為表面點狀銹跡，后期則發展為大面積銹層脫落，直接削弱鋼板的承載能力。在沿海區域，鹽霧環境中的氯離子會穿透鋼板表面鈍化膜，進一步加速腐蝕進程，降低支座整體結構穩定性。
（3）支座位置偏移：受列車動荷載作用導致橋梁結構反復形變，或橋梁基礎出現不均勻沉降等因素影響，支座會偏離初始設計安裝位置?？v向位移超標可能造成支座剪切變形，橫向位移則會引發支座局部受力不均，嚴重時甚至出現支座脫空現象，直接影響橋梁整體受力平衡與行車安全，需做橋梁檢測。
（4）過度剪切變形：橡膠支座在長期承受列車制動、風力、地震等較大水平力作用時，會產生超出設計允許范圍的剪切變形。這會導致橡膠層與鋼板之間的粘結強度下降，引發橡膠層錯位、鼓包等問題，降低支座的承載傳力性能，對橋梁結構的正常使用與耐久性造成嚴重影響。
2、病害誘發因素
（1）惡劣環境侵蝕：沿海地區年均鹽霧濃度維持在 15-20mg/m3，加速了金屬部件的電化學腐蝕；高寒地區零下 30℃以下的極端低溫會導致橡膠發生玻璃化轉變，喪失柔韌性；而相對濕度長期高于 80% 的環境，會使支座內部形成持續的凝露腐蝕條件。
（2）長期動荷載疲勞：時速 200 公里及以上的列車通行時，支座每年需承受 10?量級的循環荷載作用，在橡膠與鋼板的結合面形成應力集中區域，進而加速界面剝離與材料疲勞損傷。
（3）材料性能自然退化：國產普通氯丁橡膠在紫外線照射下，拉伸強度每年下降 3%-5%，有效老化壽命約為 12-15 年；聚四氟乙烯板的摩擦系數會隨使用年限增長從 0.03 升至 0.1，大幅降低支座的滑動性能。
（4）設計與施工缺陷：早期橋梁支座設計未充分考慮重載列車的荷載特性，存在支座剛度匹配不足的問題；現場施工階段，若橡膠支座墊石平整度誤差超過 3mm，會導致支座受力不均，進而加速病害發展。

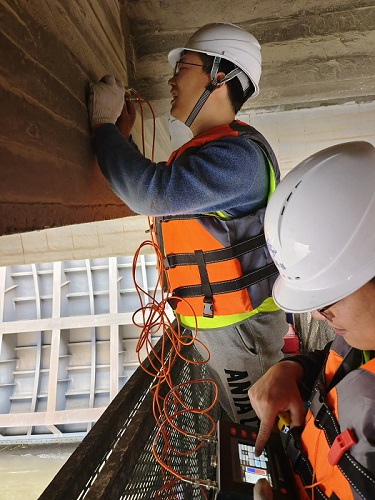

二、支座老化病害無損檢測技術實踐
1、超聲波檢測技術
該技術基于應力波傳播原理，通過向橡膠支座發射高頻彈性波，依據波速、振幅及頻率變化識別內部缺陷。當橡膠層存在空洞、分層或老化脫膠時，應力波在介質界面發生反射、折射與散射，導致接收信號衰減并出現異常波形。工程中常組合使用縱波斜探頭與橫波直探頭，借助頻譜分析軟件對信號進行傅里葉變換，精準定位缺陷并量化其尺寸，橋梁檢測深度可達300mm以上。
2、紅外熱成像檢測
利用支座病害與溫度場的關聯性，通過非接觸式熱像儀采集表面溫度分布。支座脫空時承載區應力集中會引起局部溫升，老化橡膠層導熱系數的變化也會形成異常熱斑。通過設定-20℃~80℃的寬量程檢測范圍，配合熱像分析軟件的等溫線追蹤與溫差報警功能，可快速識別0.1℃級別的溫度異常，適用于運營中橋梁支座群的快速篩查。
3、聲發射監測技術
通過布置高靈敏度壓電傳感器陣列，實時監測支座在列車荷載下微裂紋擴展所釋放的彈性應力波。橡膠材料疲勞損傷時，內部微缺陷擴展會釋放能量，形成應力波并被傳感器轉換為電信號。結合門檻值觸發與時差定位算法，可實現微裂紋萌生位置的三維定位。系統采樣頻率可達1MHz以上，能有效區分列車振動干擾，準確捕捉裂紋擴展趨勢。
4、激光掃描與攝影測量技術
三維激光掃描通過高速旋轉激光發射器，以0.1mm級點云精度獲取支座表面形貌，結合BIM模型對比分析，可量化支座位移、轉角及局部變形。多視角攝影測量系統則借助多個高清相機，基于結構光掃描與立體視覺算法，在毫米級精度下實現支座動態位移追蹤。兩者均可集成至橋梁健康監測系統，為支座老化評估提供三維可視化數據支持。
三、中交路橋科技支座老化更換方案的優化策略
1、分級處置決策機制
基于橋梁無損檢測獲得的超聲圖像、橡膠硬度與拉伸性能數據、鋼板銹蝕程度等多維信息，中交路橋科技構建融合層次分析法（AHP）與模糊綜合評價的量化評估模型，將支座損傷科學劃分為三級：
（1）輕微損傷：橡膠層表面裂紋深度小于2mm，鋼板局部輕度銹蝕。采取表面噴砂除銹后噴涂氟碳防腐涂層，并利用納米橡膠材料對破損區進行冷硫化修補，施工可控制在2-3個天窗點內（每點約90分鐘），有效抑制損傷發展。
（2）中度損傷：橡膠層老化龜裂面積超過30%，鋼板銹蝕厚度損失達10%。需更換老化橡膠塊與銹蝕鋼板組件，借助全站儀與BIM模型進行毫米級定位校準，同步修復支座墊石平整度，工期約為5-7個天窗點，確保更換后支座受力均勻。
（3）嚴重?fù)p傷：橡膠層完全失去彈性，鋼板截面損失超過20%。需啟動整體更換流程，利用BIM5D技術模擬橋梁應力變化，規劃分階段頂升與更換順序，配合實時應力監測保障結構安全，工期約需10-15個天窗點。
2、快速更換技術創新應用
中交路橋科技引入智能同步頂升系統，該系統集成高精度壓力傳感器（量程 0-5000kN，精度 ±0.5% FS）與激光位移監測裝置（分辨率 0.01mm），通過 PLC 控制平臺實現多臺千斤頂 0.1mm 級的同步頂升精度，有效避免橋梁結構因受力不均產生附加應力。同時配套預制標準化墊板，基于橋梁跨度、墩臺高度等參數，在工廠采用 CNC 加工中心預制不同規格墊板組件，現場僅需完成螺栓連接與 ±2mm 高程微調。以某時速 160km/h 鐵路簡支梁橋工程為例，應用該技術后，單支座更換時間由傳統工藝的 4 小時縮短至 1.5 小時，線路中斷時長降低 62.5%，顯著提升了施工效率與運營安全性。
在橋梁支座檢測中，中交路橋科技融合聲波、紅外與人工智能的無損檢測技術，可精準識別毫米級裂紋、內部銹蝕等隱蔽病害，為更換決策提供科學依據。優化方案并非簡單“以新?lián)Q舊”，而需綜合檢測數據、施工條件與全生命周期成本，在安全冗余與運維效率間尋求平衡。例如，對承載力臨界的支座優先采用模塊化預制更換，對局部病害支座則實施針對性加固。通過此類閉環管理，不僅可將突發失效風險降低60%以上，還能延長橋梁使用壽命15-20年，實現養護資金的高效利用。
