中交路橋科技是從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業。
一、政策強力驅動：橋梁健康監測從“可選項”到“必答題”
橋梁作為交通運輸網絡的核心節點，是國民經濟發展的重要基礎設施，一座橋梁的安全運行，關乎著車流人流的暢通、群眾的生命財產安全，更影響著區域經濟的穩定發展。近年來，國家層面高度重視橋梁結構健康監測工作。2020年12月，交通運輸部印發《關于進一步提升公路橋梁安全耐久水平的意見》，明確提出到2025年跨江跨?？鐛{谷等特殊橋梁結構健康監測系統全面建立，到2035年公路橋梁結構健康監測系統全面建立的工作目標。
2026年以來，交通運輸部接連出臺《公路橋梁安全風險辨識與隱患排查指南 (試行)》《低空無人機應用公路橋梁巡檢技術指南 (試行)》等政策，為橋梁健康監測劃定了明確標準，也讓橋梁健康監測從“可選項”變成了“必答題”。這一系列政策組合拳表明，橋梁健康監測已經從過去的“可選項”變成了當下的“必答題”，政策紅利正在加速釋放。那么，為何橋梁必須做健康監測？監測背后又有著怎樣的深層意義？中交路橋科技又如何以技術為橋梁筑牢安全屏障？
二、為什么要做橋梁健康監測？
傳統的橋梁監測方式普遍存在精度不足、預警滯后、監測覆蓋單一等痛點。定期的人工巡檢就像“年度體檢” ，往往難以捕捉突發病變；而零散的監測手段，又容易顧此失彼。橋梁建成后隨著運營時間的推移，橋梁各構件將面臨各種損傷及內力狀態的改變，相應橋梁的剛度和承載能力就會出現不同程度的衰減。這些損傷和內力狀態的改變?nèi)绻軌虮活A(yù)先警告獲知，并及時進行適當?shù)恼{(diào)整、維護、維修，就不會危及橋梁結構的運營安全；否則在長期疲勞下，多種因素耦合作用可能導致災難性事故。
如果不能對橋梁結構的健康狀態進行及時監測評估，則難以及時發現并消除橋梁結構的安全隱患。一旦橋梁局部失效或整體承載能力不足，勢必影響橋梁結構的正常使用，甚至造成災難性重大事故，造成重大人員和經濟損失。正是為了破解這一困局，構建一個技術先進、措施合理、實用經濟、易于管理、開放兼容、符合橋梁運營環境和結構特性的橋梁結構在線健康監測系統，顯得十分必要。
三、橋梁健康監測的核心意義：從安全守護到行業升級的全方位賦能
綜合現代測試與傳感技術、網絡通信技術、信號處理和分析技術、數學理論和結構分析理論等多個學科領域的橋梁結構健康監測系統，可極大地延拓橋梁的監測內容，并可連續地、實時地、在線地對結構“健康”狀態進行監測和評估，對橋梁的運營安全和提高橋梁的管理水平具有極大的指導意義。
1、實時掌握橋梁運營狀況：通過對相關內容的監測，建立監測系統，實時掌握橋梁運營狀況，有效保證橋梁的安全。
2、及時預警潛在風險：了解橋梁的結構變形、應力等情況，當超過預警值時可及時預警，實現橋梁服務水準的實時安全報警，并通知相關單位及時采取相應措施。
3、為災害評估提供依據：通過監測數據，對災害進行有效評估，給決策者提供相關依據，使運維方案等更加合理，提高橋梁的使用壽命。
4、優化養護資源配置：合理配置橋梁養護維修資源，為降低橋梁運營維護成本提供科學技術依據，保證橋梁檢查維修策略制訂具有針對性、及時性和高效性。
5、為科學研究提供數據支撐：通過對橋梁的監測，獲取結構應變的原始數據，為相關的科學研究提供相關數據和分析服務。
6、驗證和完善設計理論：驗證橋梁的設計建造理論與方法，以及施工工藝，從而完善相關設計施工技術規程，提高橋梁設計及加固方法的設計水平和安全可靠度。
四、中交路橋科技：以硬核技術，打造橋梁健康監測智能解決方案
作為深耕工程檢測監測與智能預警領域的高新技術企業，中交路橋科技依托先進的物聯網、大數據及云計算技術，構建了全方位的橋梁健康監測系統。

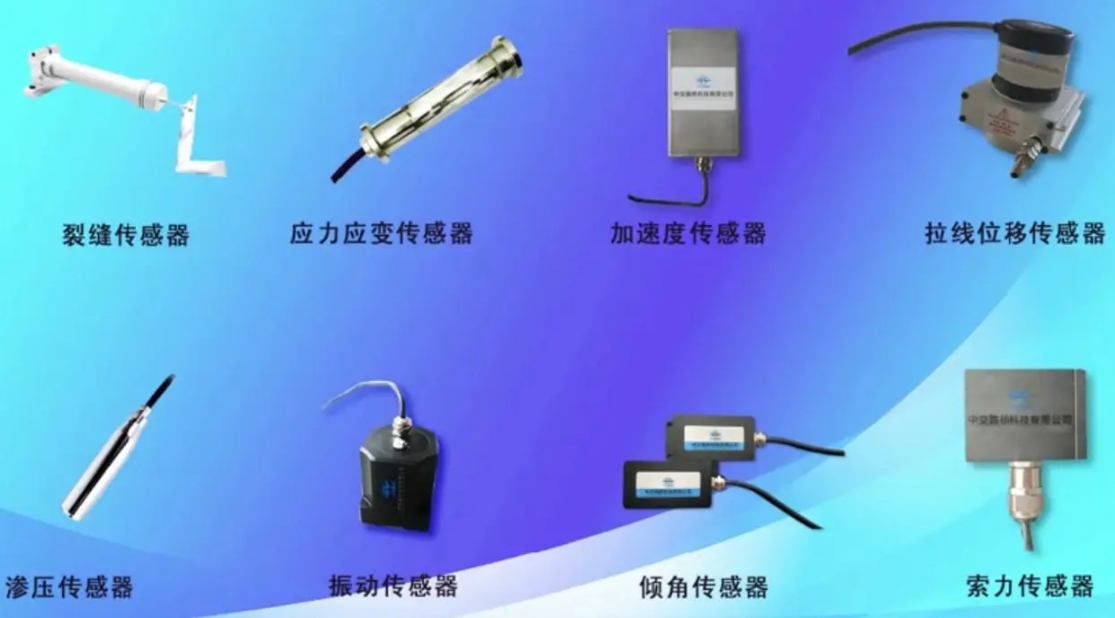

1、核心監測設備
（1）位移傳感器：測量橋梁的位移和變形情況，特別是在橋梁的支撐點和關鍵部位。
（2）應變傳感器：監測橋梁材料的應變（如鋼筋和混凝土的應力變化），以評估結構的受力狀況。
（3）溫度傳感器：記錄橋梁的溫度變化，因?yàn)闇囟炔▌?dòng)可能會影響結構的穩定性。
（4）加速度傳感器：檢測橋梁在交通或自然環境作用下的振動情況。
（5）裂縫傳感器：用于檢測橋梁上的裂縫擴展，防止發生潛在的結構破壞。
2、數據采集與分析平臺
通過安裝在橋梁各部位的傳感器采集數據，然后傳輸?shù)郊惺降臄?shù)據中心進行存儲和分析。通過實時數據監控、趨勢分析和歷史數據比對，可以為橋梁的維修和保養決策提供科學依據。
3、報警和預警系統
系統能夠根據傳感器采集的數據，設置預警閾值。當傳感器檢測到的指標超過設定閾值時，系統會自動觸發報警，提醒相關人員采取緊急處理措施。報警分為三級：
（1）藍色警示：當監測數據接近或超過橋梁正常使用條件下界限值，但不會對橋梁安全、正常使用和行車安全產生影響時觸發
（2）黃色報警：當監測數據超過橋梁正常使用條件下界限值，且可能對橋梁安全、正常使用和行車安全產生顯著影響時觸發
（3）紅色報警：當監測數據接近橋梁結構安全界限值，或者嚴重影響橋梁安全、正常使用和行車安全時觸發
4、可視化界面
提供友好的用戶界面，展示橋梁的健康狀態、監測數據和報警信息。基于B/S架構設計，用戶可通過瀏覽器訪問使用系統，無需安裝額外軟件。
5、輕量化監測系統
針對中小跨徑橋梁和資金有限的場景，中交路橋科技還推出了輕量化監測方案，具有以下特點：
（1）單橋規模?。簩?shí)時監測結合特殊事件，觸發報警，傳感/采集/通訊高度集成。
（2）基礎條件差：優先市電，可選用太陽能，混合組網（有線+無線+既有網絡）。
（3）監測指標少：AI智能攝像頭、傾角加速度計一機多能、光電撓度儀一機多測點。
（4）維護分散：簡化數采，去工控機，增加邊緣計算儀。
6、監測方式
方法一：傾角儀監測：一機多能，在不增加設備的情況下，可同時輸出加速度值和傾角值，為系統的預警提供多判據，體現了監測系統的輕量化。
方法二：撓度儀監測：機器視覺系統通過機器視覺產品將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，得到被攝目標的形態信息，滿足非接觸式監測要求。
方法三：AI攝像頭監測：集成先進的AI邊緣計算終端和BridgeGuard AI模型，實現對監控畫面的實時解析和智能判斷，采用自主研發的深度學習圖像識別系統，專門針對橋梁和隧道等關鍵基礎設施的災害事件進行監測。
7、報警機制
系統提供多方式預、報警：短信提醒、app提醒、平臺警報。實行分等級報警：三級預警方案。實現實時報警：前端報警與后臺報警相互配合，相互補充。報警信息內容包括報警級別、報警傳感器編號和位置、報警監測值和報警閾值。一旦發生災害性事件，現場聲光報警系統觸發后可及時發布災毀信息，及時進行應急處置，堅決防止發生次生災害。
五、從被動應對到主動預警
中交路橋科技打造的橋梁健康監測系統，通過對橋梁結構運營環境的實時感知和結構響應的精確分析，不僅為橋梁日常養護提供了科學依據，更在應急管理中發揮著不可替代的重要作用，助力橋梁管理單位實現從被動應對向主動預警的轉變。系統建立結構健康指數評價模型，開發預防性養護決策系統。當檢測到潛在風險時，系統自動調取工程案例庫匹配處置方案，結合AR技術指導現場作業，實現養護響應時效提升。
